GL 100 элегазовый выключатель

Производитель: Alstom
Номинальное напряжение, кВ: 72,5 (ГОСТ - 66кВ)
Номинальный ток, А: 1600
Номинальный ток отключения, кА: 20

GL 100-F1/72-100/20 WO - выкатной элегазовый выключатель на номинальное напряжение 66 кВ.

Быстрая и эффективная установка нового оборудования взамен старых коммутационных устройств осуществляется с минимальными затратами на монтаж. Первостепенной задачей в процессе разработки GL 100 WO выкатных выключателей являлась задача совместимости с оборудованием старого образца, таким как выключатели производителя Alstom Grid типа HPGE и FXT.
Безопасное исполнение и надёжная функциональность – это основа данного оборудования. GL 100 WO - это легко монтируемый выключатель, активируемый в ручном режиме, в две позиции – при нормально открытых контактах и при нормально закрытых контактах. Фактическое расстояние до изоляции всегда видимо. Зона захвата гарантирует безопасное включение и отключение контактной группы в процессе перемещения рычага. Имеется автоматический ограничитель, который блокирует возможность дальнейшего перемещения рычага в определённых условиях. На подвижной части выключателя могут быть установлены дополнительно измерительные трансформаторы. Специальное блокировочное устройство (необязательное) обеспечивает возможность перемещения выключателя только в положение нормально разомкнутых контактов.

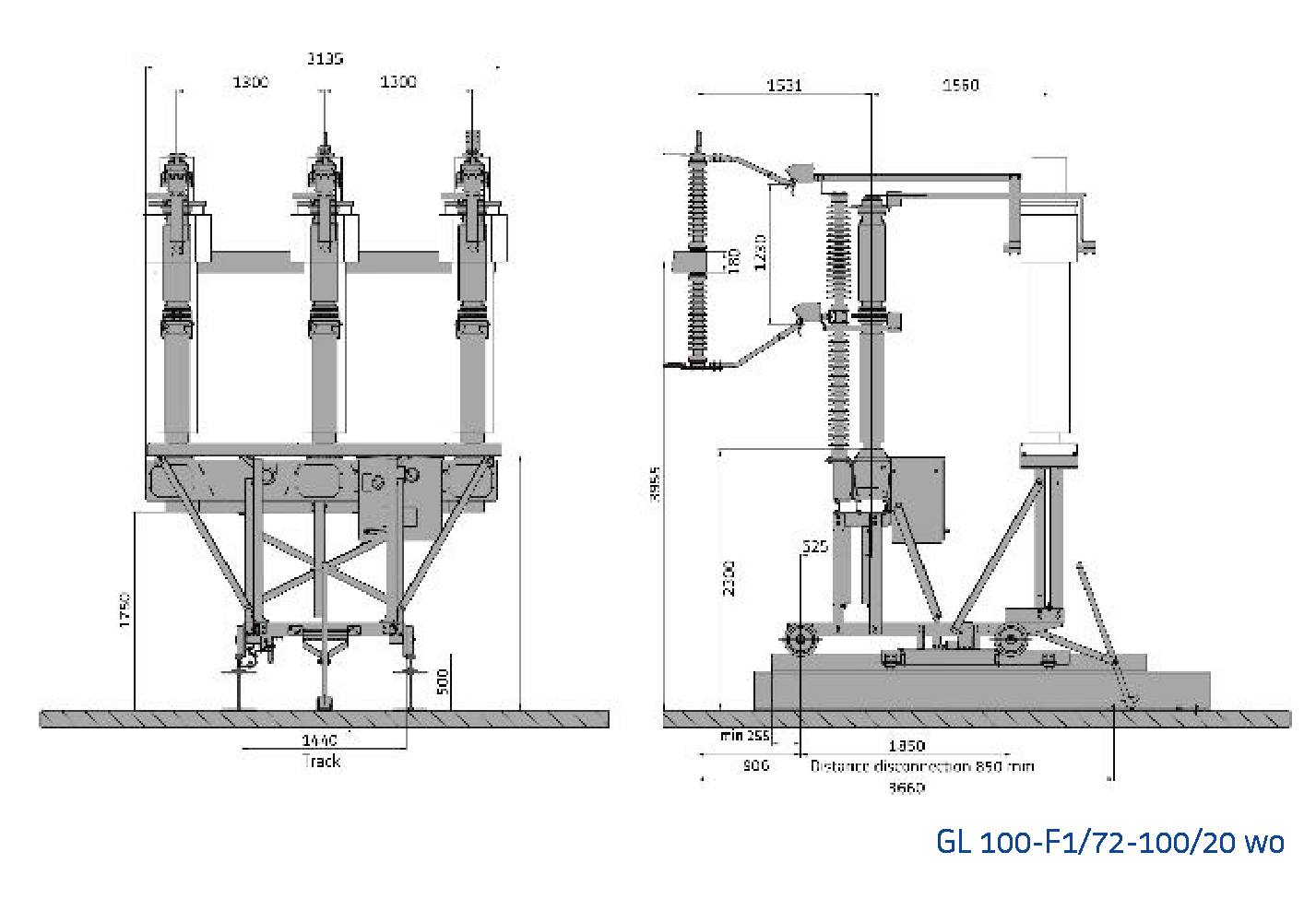

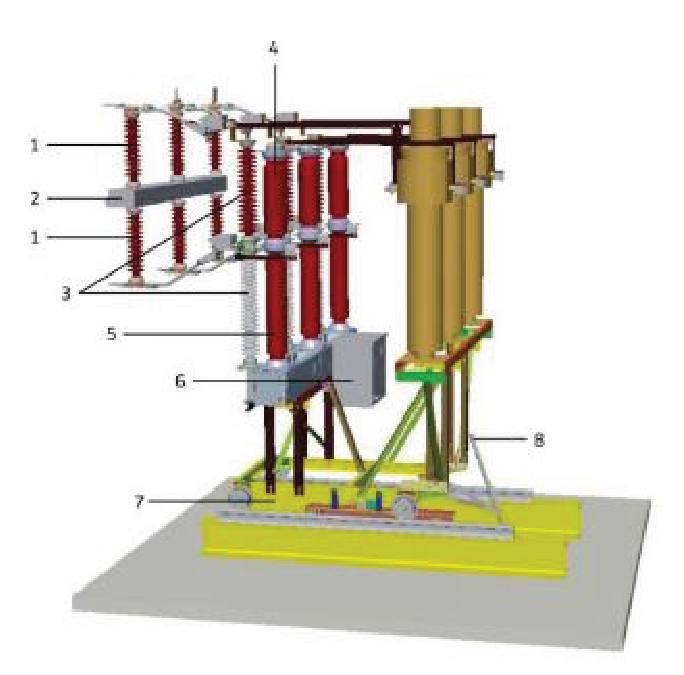

КОМПЛЕКТ СБОРКИ:

1. Неподвижный изолятор.
2. Траверса (фиксированная).
3. Предварительный изолятор.
4. Дугогасительная камера.
5. Опорный изолятор.
6. Пружинно-двигательный привод.
7. Платформа.
8. Рычаг.

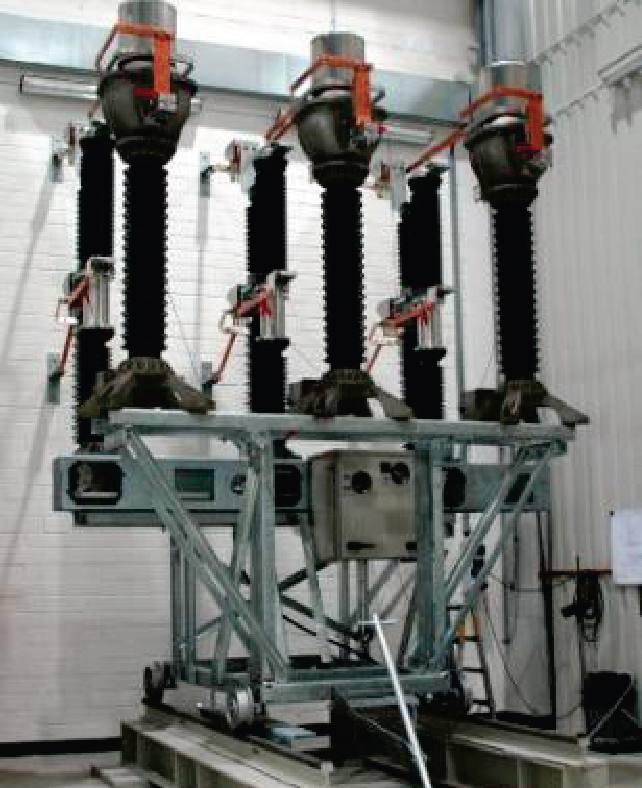

GL 100 WO выкатный выключатель полностью совместим с аналогичной продукцией предшествующих выпусков, такой как выключатели HPGE и FXT. Выключатель имеет стандартные полюсные колонки серии GL 100. Управляющий механизм выключателя – это известный, проверенный на практике пружинный привод типа FK3.
• Пружинно-управляемый привод обеспечивает достаточной силой энергии для операции включения.
• Сила энергии для операции отключения обеспечивается защитными пружинами, находящимися внутри полюсных колонок.
• Функцию разъединения исполняет ручной механизм, неоднократно испытанный на практике.
• Легкое передвижение переключателя к шинам

ИСПЫТАНИЕ.
Изоляция выключателя соответствует всем требованиям национального и международного стандартов. Это подтверждают проведённые всесторонние процедуры тестирования, которые выполнялись в соответствии с последними требованиями стандартов IEC и ANSI.

ОЦЕНКА КАЧЕСТВА.
Производство систем управления Alstom на примере высоковольтных выключателей осуществляется с учётом всех требований (Международный стандарт 900l:2000) относительно защиты окружающей среды (Международный стандарт 14001), а также охраны труда и здоровья (Международный стандарт l800l). Мы гарантируем высокое качество наших продуктов и услуг, что подтверждается регулярно проводимыми ревизиями.

ПРЕИМУЩЕСТВА ДЛЯ КЛИЕНТОВ.
• Требуется небольшая площадь для установки, проект компактный в целом, объединяющий в себе такие функции как:
- выключатель
- разъединитель
- измерительные трансформаторы (дополнительно)
• Возможность оперативной замены благодаря совместимости с продуктами предшествующих выпусков типа HPGE и FXT

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Место установки:
наружная и внутренняя
• Пружинно-управляемый механизм:
FK3-1
• Нормальная рабочая последовательность:
0-0.3с-C0-3 мин-C0 или C0-15с-C0
• Нормальное рабочее напряжение от 24 вольт до 250 вольт переменного/постоянного тока.
• Температура окружающей среды:
От минус 25 градусов до плюс 45 градусов Цельсия

Следующие отмеченные данные могут быть представлены по запросу.

Варианты поставки
• Предварительная подготовка для строенных измерительных трансформаторов
• Измерительные трансформаторы
• Блокировочные устройства
• Шины различной ширины
• Действие: однополюсный (F3)
• Траверса (фиксированная)
• Система мониторинга типа CBWatch-2:

Дополнительный контроль (автоматическая диагностика) для обычных переключающих устройств.
• SynCR3 (F3):

Замыкающие реле напряжения для конденсаторной коммутации блоков памяти
• RPH2 контроллер (F3):

Отключающие и замыкающие реле напряжения для различных задач переключения напряжения.
