ГЭСНа ГЭС для получения электроэнергии используется энергия водных потоков (рек, водопадов и т. д.). В настоящее время на ГЭС вырабатывается около 15 % всей электроэнергии. Более интенсивное строительство этого вида станций сдерживается большими капиталовложениями, большими сроками строительства и спецификой размещения гидроресурсов по территории страны.

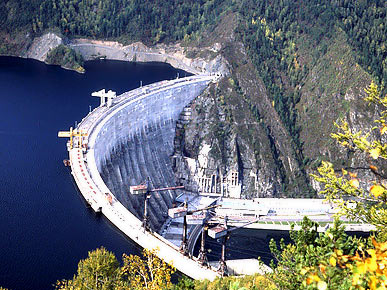

В России в настоящее время используются водные ресурсы мощных гидроэлектростанций, таких как Красноярская ГЭС (6 млн. кВт), Братская ГЭС (4,5 млн. кВт), Саяно-Шушенская ГЭС (5,4 млн. кВт), Усть-Илимская ГЭС (4,32 млн. кВт) и др. В Украине гидроресурсы значительно меньше, но гидроэнергетика также развивается и имеет определенный вес в общей энергосистеме.

Первичными двигателями на ГЭС являются гидротурбины, которые приводят во вращение синхронные гидрогенераторы. Мощность, развиваемая гидроагрегатом, пропорциональна напору Н и расходу воды Q, т. е.

Р = Н*Q, Вт

Таким образом, мощность ГЭС определяется расходом и напором воды. На ГЭС, как правило, напор воды создается плотиной (рисунок). Водное пространство перед плотиной называется верхним бьефом, а ниже плотины — нижним бьефом. Разность уровней верхнего (УВБ) и нижнего бьефа (УНБ) определяет напор Н. Верхний бьеф образует водохранилище, в котором накапливается вода, используемая по мере необходимости для выработки электроэнергии.

В состав гидроузла на равнинной реке входят: плотина, здание электростанции, водосбросные, судопропускные (шлюзы), рыбопропускные сооружения и др.

ГЭС

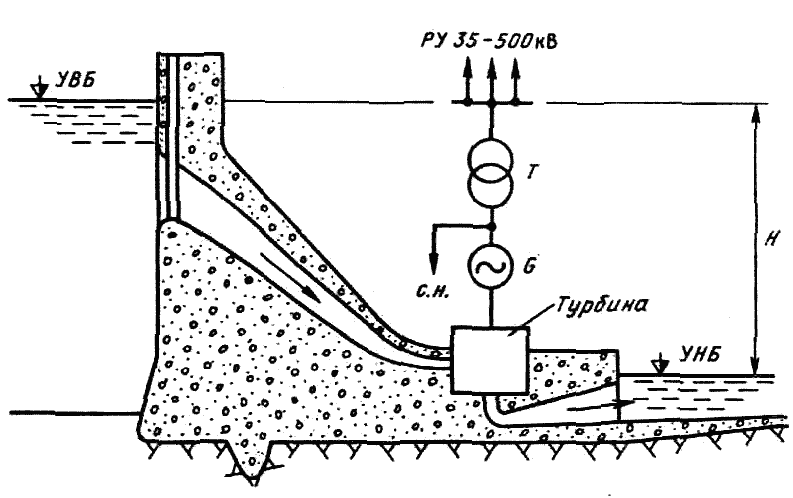

Принципиальная технологическая схема ГЭС.

На горных реках сооружаются ГЭС, которые используют большие естественные уклоны реки. Однако при этом обычно приходится создавать систему деривационных сооружений. К ним относятся сооружения, направляющие воду в обход естественного русла реки: деривационные каналы, кнели, трубы.

В электрической части ГЭС во многом подобны конденсационным электростанциям. Как и КЭС, гидроэлектростанции обычно удалены от центров потребления, так как место их строительства определяется в основном природными условиями. Отличительной особенностью ГЭС является небольшое потребление электроэнергии на собственные нужды, которое обычно в несколько раз меньше, чем на ТЭС. Это объясняется отсутствием на ГЭС крупных механизмов в системе собственных нужд.

При сооружении ГЭС, одновременно с энергетическими, решаются важные задачи: орошение земель и развитие судоходства, обеспечение водоснабжения крупных городов и промышленных предприятий и т. д. Технология производства электроэнергии на ГЭС довольно проста и легко поддается автоматизации. Пуск агрегата ГЭС занимает не более 50 с, поэтому резерв мощности в энергосистеме целесообразно обеспечить именно этими агрегатами. Коэффициент полезного действия ГЭС обычно составляет около 85-90%. Благодаря меньшим эксплуатационным расходам, себестоимость электроэнергии на ГЭС, как правило, в несколько раз меньше, чем на тепловых электростанциях.
