Генераторный комплекс КАГ-24
Технические характеристики
| Наименование параметра | КАГ-24-30/30000У3 |
| Номинальное напряжение, кВ | 24 |
| Номинальный ток, А | 30000 |
| Номинальный ток отключения, кА | 30 |
| Собственное время отключения, с, не более | 0,15 |
| Ток включения, кА наибольший пик, не более начальное действующее значение периодической составляющей | 75 30 |
| Собственное время включения, с, не более | 0,24 |
| Номинальное избыточное давление сжатого воздуха, Мпа (кгс/см²) | 2 (20) |
| Масса , кг | 16500 |
Изготовитель: ОАО ВО “Электроаппарат”, С.-Петербург
| Комплектное устройство типа КАГ-24предназначено для осуществления коммутационных операций в цепи главных выводов турбогенераторов, а также для создания необходимого изоляционного промежутка в отключенном положении и заземления разъединенных участков токопровода. Комплектное устройство КАГ-24 состоит из выключателя нагрузки, разъединителя, заземлителя и 5 групп трансформаторов напряжения. Климатическое исполнение-УЗ.
|

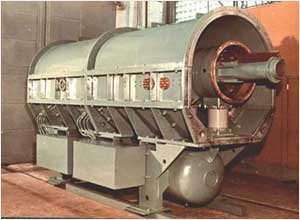

| Устройство комплектное типа КАГ-24 |
