Газотурбинные электростанции

Основу современных газотурбинных электростанций составляют газовые турбины мощностью 25-100 МВт. Упрощенная принципиальная схема энергоблока газотурбинной электростанции представлена на рисунке.

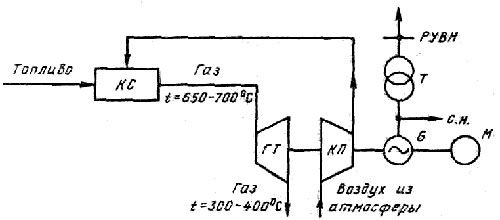

Принципиальная технологическая схема электростанции с газовыми турбинами:

КС - камера сгорания; КП — компрессор; ГТ - газовая турбина; С - генератор;

Т - трансформатор; М - пусковой двигатель.

Топливо (газ, дизельное горючее) подается в камеру сгорания, туда же компрессором нагнетается сжатый воздух. Горячие продукты сгорания отдают свою энергию газовой турбине, которая вращает компрессор и синхронный генератор. Запуск установки осуществляется при помощи разгонного двигателя и длится 1—2 мин, в связи с чем газотурбинные установки (ГТУ) отличаются высокой маневренностью и пригодны для покрытия пиков нагрузки в энергосистемах. Основная часть теплоты, получаемая в камере сгорания ГТУ, выбрасывается в атмосферу, поэтому общий КПД таких электростанций составляет 25 –30 %.

Для повышения экономичности газовых турбин разработаны парогазовые установки (ПГУ). В них топливо сжигается в топке парогенератора, пар из которого направляется в паровую турбину. Продукты сгорания из парогенератора, после того как они охладятся до необходимой температуры, направляются в газовую турбину. Таким образом, ПГУ имеет два электрических генератора, приводимых во вращение: один — газовой турбиной, другой — паровой турбиной. При этом мощность газовой турбины составляет около 20% паровой.
