FZN21-12 D/T630-20 и FZR21-12 D/T125-31.5 CHINT
Вакуумный высоковольтный переключатель переменного тока серии FZN21-12 D/T630-20 и FZR21-12 D/T125-31.5, который производит компания CHINT (Китай), для установки внутри помещений
Высоковольтные вакуумные переключатели-предохранители переменного тока широко используются в трехфазных системах 50 Гц с номинальным напряжением 10 кВ и при реконструкции городских сетей, на промышленных предприятиях, в шахтах, в высотных зданиях совместно с распределительными устройствами, распредустройствами кольцевых сетей и на комбинированных подстанциях. Их также можно использовать в качестве блока питания кольцевой сети или оконечного блока для распределения, управления и защиты электроэнергии. Комбинированные переключатели соответствуют стандартам: IEC60265-1/FDIS, IEC60420, GB16926 и GB3804.
Комбинированные переключатели имеют высокую размыкающую способность, безопасность и надежность, долгий срок электрической службы, работают в режиме частых переключений, имеют компактный объем, малый вес и не требуют обслуживания. Они также способны отключать номинальный ток, ток перегрузки (FZRN21-12D/T125-31.5 может отключать ток короткого замыкания) и не допускают работу оборудования с разомкнутой фазой. Между разомкнутыми контактами переключателя хорошо виден зазор. Оснащен выключателем заземления с возможностью замыкания и пружинным механизмом с электроприводом, может выполнять функции дистанционного управления и контроля.
Обозначение типа для заказа

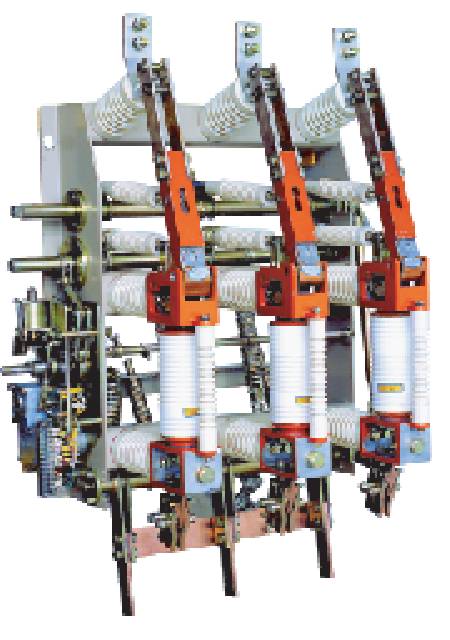

2.1 Вакуумный переключатель высокого напряжения
FZN 21 -12 D/ T 630- 20
Номинальный выдерживаемый ток короткого замыкания (кА) Номинальный ток (A)Оснащен пружинным рабочим механизмом Оснащен выключателем заземления Номинальное напряжение (кВ) Номер конструкции. Для установки внутри помещений Вакуумный переключатель

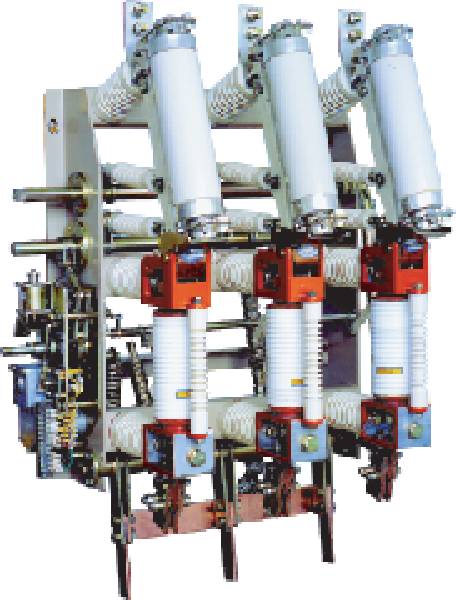

2.2 Вакуумный переключатель-предохранитель высокого напряжения F Z R N 21 -12 D/ T 125 - 31.5
Номинальный выдерживаемый ток короткого замыкания (kA) Номинальный ток (A)
Оснащен пружинным рабочим механизмом Оснащен выключателем заземления Номинальное напряжение (кВ) Номер конструкции. Для установки внутри помещений Оснащен ограничивающими ток предохранителями Вакуумный переключатель
3 Условия эксплуатации
Высота над уровнем моря: 2000 метров и ниже
Температура внешнего воздуха: от -25 °C до +40 °C
Относительная влажность: Среднее значение влажности за сутки не более 95%; среднее значение за месяц не более 90%.
Место эксплуатации - без проводящей пыли, едких или горючих газов, водяных паров
Место эксплуатации - без опасности пожара или взрывов
Место эксплуатации - без регулярных сильных вибраций
4 Основные технические параметры (смотрите Таблицу 1)
Табл 1
| No. | Наименование / Единицы | Данные FZN21 -12D/T630-20 | FZRN21 -12D/T125-31.5 | |
| 1 | Номинальное напряжение | кВ | 12 | 12 |
| 2 | Номинальная частота | Гц | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 1250 |
| Выдержививаемый 1 минуту напряжение сетевой частоты | кВ | Разомкнутая фаза на землю 42 | Через изолирующее расстояние 48 | |
| 4 | Номинальный уровень изоляции | |||
| Номинальное выдерживаемое напряжение импульса молнии (пиковое значение) | кВ | Разомкнутая фаза на землю 75 | Через изолирующее расстояние 85 | |
| 5 | Номинальный пиковый выдерживаемый ток | кА | 50 | --- |
| 6 | Номинальный кратковременный выдерживаем ток 4 сек | кА | 20 | --- |
| 7 | Номинальный ток отключения замкнутого контура | A | 630 | --- |
| 8 | Номинальный ток отключения активной нагрузки | A | 630 | --- |
| 9 | Номинальный ток отключения зарядки кабеля | A | 10 | --- |
| 10 | Номинальная размыкающая способность для трансформатора без нагрузки | A | 1250 | 1250 |
| 11 | Номинальный ток отключения коротого замыкания | кА | --- | 31.5 |
| 12 | Номинальный переходной ток | A | --- | 3150 |
| 13 | Модель предохранителя | --- | SDLAJ-12, SFLAJ-12, SKLAJ-12 | |
| 14 | Выходная энергия ударника | J | --- | 3-5 |
| 15 | Номинальный ток включения короткого замыкания | кА | 50 | 80 (пиковый эффективный) |
| 16 | Пиковый выдержививаемый ток выключат заземления | кА | 50 | 50 |
| 17 | Номинальный кратковременный пиковый выдерживаемый ток выключат заземления 4 с | кА | 20 | 20 |
| 18 | Номинальное рабочее напряжение вспомагательной цепи (переменное или постоянное) | В | 220; 110 | 220, 110 |
| 19 | Механическая надежность | Раз | 10000 | 10000 |

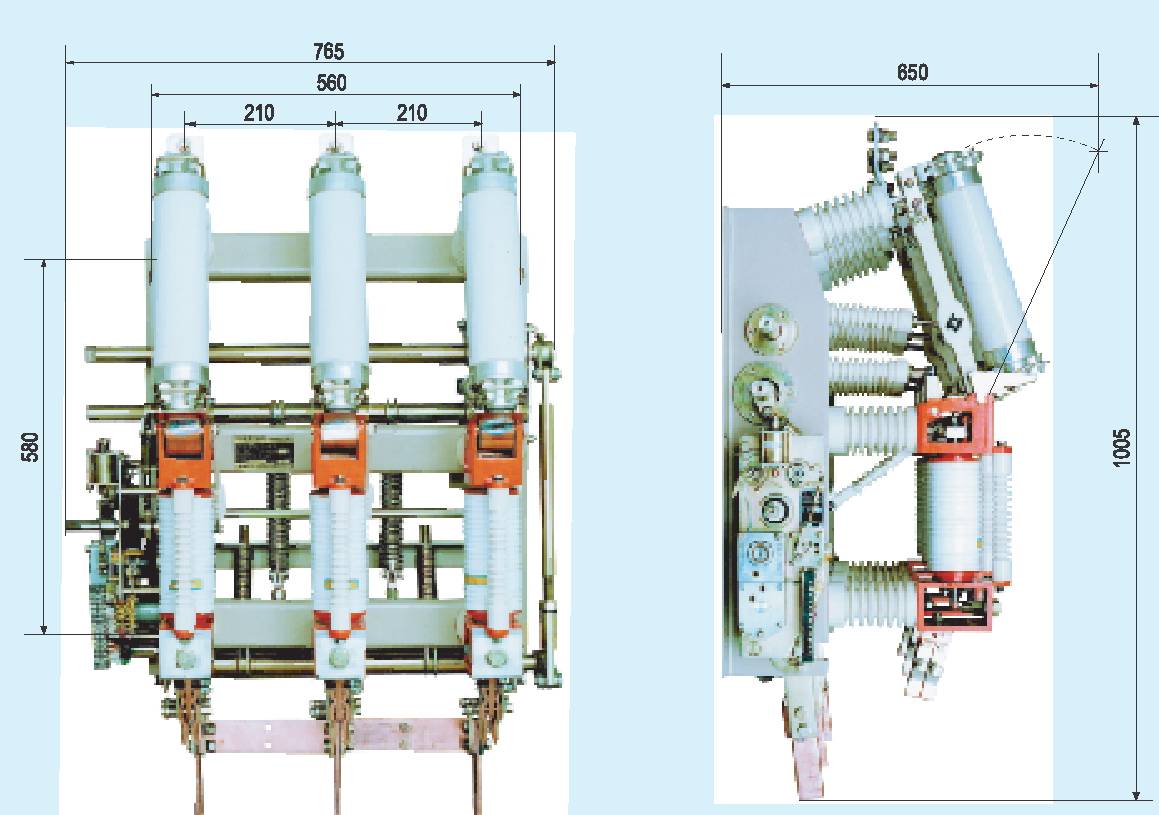

5 Габаритные и монтажные размеры
5 Особенности конструкции
Комбинированные переключатели состоят из рамы, разъединительного переключателя (токоограничивающие предохранители установлены в разъединителе), вакуумной дугогасительной камеры, заземляющего выключателя и пружинного рабочего механизма (смотрите Рис. 1).
Комбинированный переключатель имеет компактную конструкцию, небольшой объем, долгий срок службы, высокую размыкающую и замыкающую способность, он удобно и просто эксплуатируется и обслуживается. Установленный в вакуумном переключателе пружинный механизм запасает энергию от электродвигателя (возможно также запасание ручной энергии). Замыкание можно произвести вручную или от соленоида. Блокировка между разъединительным выключателем, вакуумным переключателем и заземляющим выключателем предотвращает ошибки в работе.

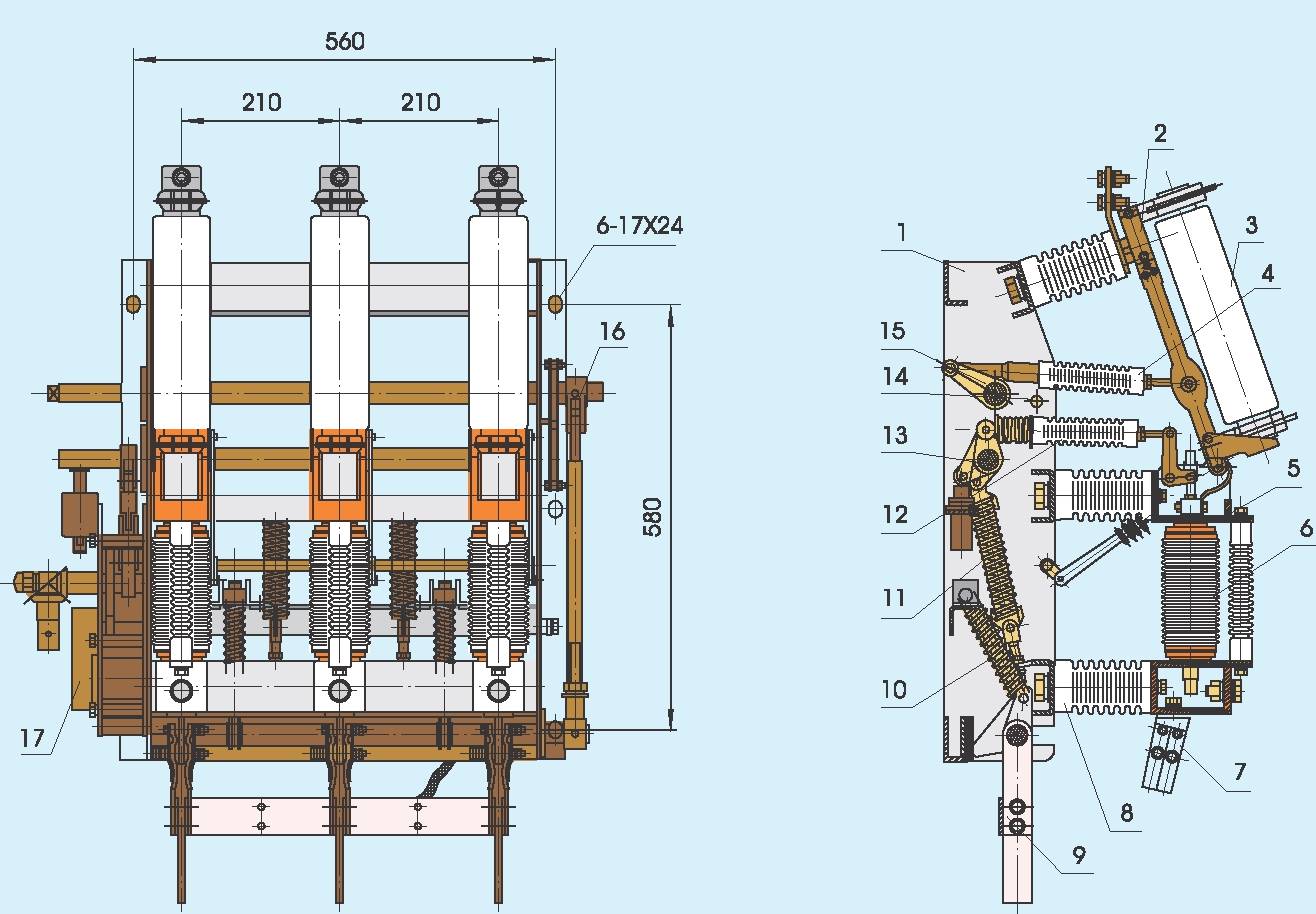

Предохранитель (пункт 3) и устройство отключения (пункт 14)
| 1 Рама | 9 Заземляющий выключатель |
| 2 Разъединитель | 10 Заземляющая пружина |
| 3 Предохранитель | 11 Размыкающая пружина |
| 4 Изолирующий тянущий стержень | 12 Изолирующий тянущий стержень |
| 5 Верхняя опора | 13 Главный вал |
| 6 Вакуумная дугогасительная камера | 14 Механизм отключения |
| 7 Неподвижный контакт заземляющего выключателя | 15 Вспомогательный вал |
| 16 Тяга тянущего стержня | |
| 8 Изолятор | 17 Рабочий механизм |
7 Указания по заказу
При заказе необходимо указать следующие параметры:
Тип, название, основные технические параметры и количество переключателей
Номинальное напряжение и номинальный ток
Напряжение рабочего механизма - постоянное или переменное
Название и количество запасных деталей и принадлежностей
Специальные условия эксплуатации.
