FLUVAC вакуумный выключатель
Производитель: Schneider Electric
Параметры выключателя
| Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
6; 10; 15; 20 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12; 17,5; 24 |
|
Номинальный ток, А |
400; 630;1250 |
|
Номинальный ток отключения, кА |
16; 20 |
|
Ток электродинамической стойкости, кА |
40; 50 |
|
Номинальное напряжение вспомогательных цепей, В |
110; 220 |
|
Номинальный цикл операций |
О—0,3с—ВО—15с—ВО |
|
Коммутационный ресурс при номинальном токе, не менее |
10 000 |
|
Коммутационный ресурс при номинальном токе отключения, не менее |
20 |
|
Масса, кг |
65 |

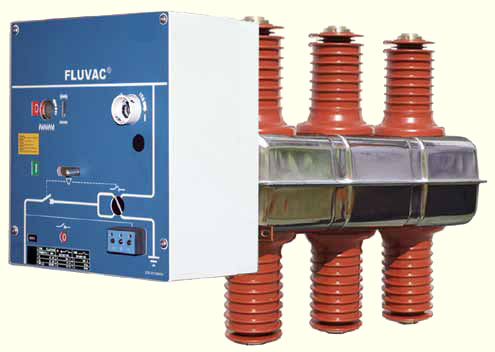

FLUVAC - вакуумный выключатель, элегазовый разъединитель, элегазовый заземляющий нож три в одном, производства «Шнейдер Электрик». Предназначен для эксплуатации в электрических сетях трехфазного переменного тока промышленной частоты 50Гц и 60Гц с номинальным напряжением 6кВ,10кВ,15кВ и 20кВ с изолированной и компенсированной нейтралью в нормальных и аварийных режимах.
Выключатели применяются в ячейках комплектных распределительных устройств как при новом строительстве, так и при замене оборудования подстанций.
Выключатель серии FLUVAC представляет собой выключатель, в котором гашение дуги происходит в вакуумной камере. Все характеристики выключателей соответствуют стандартным характеристикам вакуумных выключателей (большой коммутационный ресурс, долговечность, надежность, отсутствие необходимости в контроле и обслуживании). Их отличие от традиционных выключателей заключается в размещении вакуумного выключателя и разъединителя—заземлителя в общем баке с элегазовым наполнением, что во-первых, позволяет снизить габариты ячеек КРУ и КСО (минимальная возможная ширина ячеек может составлять 375 мм), и во-вторых, исключает перекрытия по наружной поверхности изоляционного корпуса при перенапряжениях, повышается надежность и уменьшаются затраты на эксплуатационные расходы.
При установке выключателя серии FLUVAC в ячейки КРУ и КСО выполняется разделение конструкции ячейки на два полностью изолированных друг от друга отсека. Предохранительный клапан на задней стенке бака обеспечивает выход газов, возникших в результате внутренней дуги, без повреждения передней панели, где может работать персонал. Особенности конструкции бака (нержавеющая сталь и вертикальные изоляторы фазных контактов) предотвращают утечку поверхностного тока по изоляторам (короткое замыкание фаз) или соединение входа и выхода одной и той же фазы, которые очень опасны для обслуживающего персонала. На передней панели выключателя нанесена мнемосхема, отображающая схему аппарата. На приводах имеется механический указатель положения контактов, жестко связанный с валом аппарата. Установлен индикатор состояния пружины. Измерительный разъем для емкостных делителей напряжения позволяет выполнить фазировку на низком напряжении, а при вставленном в него блоке индикации обеспечивается постоянный контроль
наличия напряжения. По техническим требованиям может быть установлен манометр для контроля давления элегаза.
Устройство

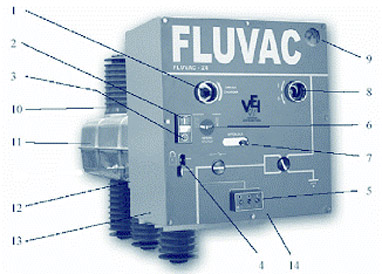

ВАКУУМНЫЙ ВЫКЛЮЧАТЕЛЬ
1 – гнездо рычага ручного взвода пружины;
2 – кнопка включения выключателя;
3 – кнопка отключения выключателя;
4 – защитная блокировка;
5 – контроль наличия напряжения;
6 – индикатор состояния пружины;
РАЗЪЕДИНИТЕЛЬ
7 – блокировка разъединителя;
8 – гнездо рычага приводного механизма;
9 – манометр (по запросу);
10 – изолятор;
11 – бак из нержавеющей стали;
12 – шина заземления;
13 – механизм управления;
14 – мнемоническая схема.

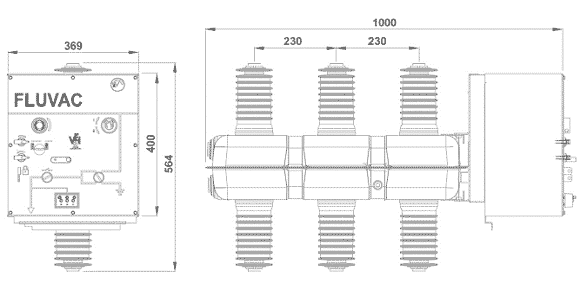

Габариты
