FLN36-12SF6 CHINT
Комбинированный переключатель-предохранитель FLRN36-12SF6, производства компании CHINT (Китай).
1 Общее описание
Переключатель FLN36-12SF6 и комбинированный переключатель-предохранитель FLRN36-12D разработаны нашей компанией за счет объединения отечественного опыта с самыми передовыми иностранными технологиями. Комплексные испытания показали, что изделия соответствуют стандартам GB3804 (Переключатель переменного тока высокого напряжения для номинального напряжения от 3 кВ до 63 кВ), GB16926 (Комбинированные переключатели-предохранители высокого напряжения), IEC60265 и IEC60420. Они оснащены трехпозиционной дугогасительной камерой для размыкания, замыкания и заземления. Они характеризуются высокой надежностью блокировки, высокой прочностью изоляции при размыкании и большой длиной пути утечки. Выходная клемма защищена выравнивающей давление крышкой, которая имеет специальную конструкцию подвижного и неподвижного уплотнения для обеспечения высокой надежности. Установленный в удобном месте манометр позволяет следить за рабочим состоянием. Это новое поколение высоковольтной распределительной аппаратуры для городских силовых сетей. Изделия могут эксплуатироваться в трехфазных системах переменного тока частоты 50 Гц с номинальным напряжением 10 кВ. Они предназначены для замыкания и размыкания тока нагрузки и аварийного тока, и для управления и защиты линий и силовых распределительных трансформаторов на промышленных предприятиях и шахтах, в высотных зданиях, жилых домах, в сборных подстанциях и т.п.
Обозначение типа для заказа
Переключатель
FLN 36 - 12 D / Т 630 -_20
Номинальный ток выдерживаемого короткого замыкания Номинальный ток (А) Рабочий механизм с пружиной Оснащен заземляющим выключателем Номинальное напряжение Номер конструкции. Для установки внутри помещений Элегазовый автоматический выключатель
Комбинированный переключатель-предохранитель FL R N 36 -12 D / T 125 - 50
внутри помещений Объединен с предохранителем
Номинальный ток выдерживаемого короткого замыкания
Номинальный ток (А) Рабочий механизм с пружиной Оснащен заземляющим выключателем Номинальное напряжение Номер конструкции. Для установки Элегазовый автоматический выключатель
Условия эксплуатации
Высота над уровнем моря: 1000 метров и ниже
Температура внешнего воздуха: от -25 °C до +40 °C
Относительная влажность: Среднее значение влажности за сутки не более 95%; Среднее значение влажности за месяц не более чем 90%.
3 4 Не допускается загрязнение атмосферы пылью, дымом, едкими и/или горючими газами,
водяными парами или солевым туманом.
3.5 Не допускаются сильные регулярные вибрации.
4 Особенности конструкции
Простой и комбинированный переключатели состоят из одинакового корпуса переключателя с изолирующим кожухом, соответствующего пружинного рабочего механизма, рамы предохранителя и ударного и расцепляющего механизма предохранителя.
Кожух верхнего и нижнего корпуса, залитый эпоксидной смолой, образует заполненную воздухом внутреннюю полость. В ней поворачивается общий подвижный контакт, по очереди реализую все три рабочие состояния - замыкание, размыкание и заземление. При добавлении к независимому ручному пружинному механизму рабочего механизма с электроприводом можно реализовать дистанционное управление работой переключателя.
На передней панели переключателя установлены манометр элегаза и индикатор положения. Манометр предназначен для контроля давления элегаза, а индикатор непосредственно соединен с ведущим валом подвижного контакта и абсолютно надежно указывает рабочее положение подвижного контакта.
В задней части кожуха корпуса установлена защитная пленка. При аварии в дугогасительной камере она разрывается и сбрасывает повышенное давление газа, обеспечивая тем самым защиту персонала.
Имеются надежные блокировки между переключателем и заземляющим выключателем и между заземляющим выключателем и передней дверцей.
5 Рабочий механизм

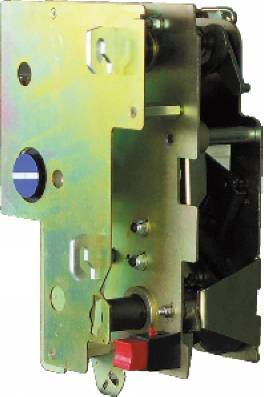

5.1 Зависимый пружинный рабочий механизм типа ТИ
Он обычно используется вместе с переключателем на выходной панели. Этот рабочий механизм управляет замыканием, размыканием и заземлением переключателя. Верхнее рабочее отверстие используется для работы заземляющего выключателя, нижнее отверстие - для работы переключателя. Размыкающая пружина запасает энергию при выполнении замыкания. Операцию размыкания можно выполнить только ручной кнопкой или сигналом с предохранителя.

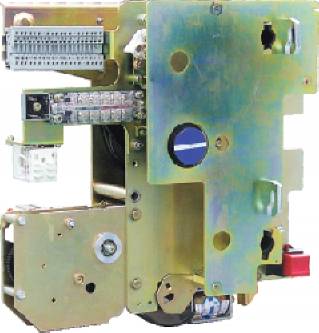

5.2 Пружинный рабочий механизм с электроприводом типа ТD II
Рабочий механизм типа TD II - это объединение рабочего механизма типа Т II и прибора запаса энергии с приводом от электродвигателя. Можно независимо выполнять ручное управление или управление с электроприводом. Рабочее напряжение: ~220 В, -220 В
Переключатель FLRN36-12SF6
Комбинированный переключатель-предохранитель FLN36-12SF6
6 Основные технические параметры
Табл.1
| № | . Название | Единицы | Данные | |
| FLN36-12D | FLRN36-12D | |||
| 1 | Номинальное напряжение | кВ | 12 | 12 |
| 2 | Номинальная частота | Гц | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 |
| 4 | Номинальный кратковременный выдерживаемый ток/ Номинальная длительность короткого замыкания | ^/сек | 20/3 | 20/3 |
| Номинальный кратковременный выдерживаемый ток выключателя заземления/ Номинальная длительность короткого замыкания | ^/сек | 20/2 | 20/2 | |
| 5 | Номинальный пиковый выдерживаемый ток и номинальный ток включения короткого замыкания | кА | 50 | 125 |
| Ток отключения активной нагрузки | A | 630 | 630 | |
| Ток отключения замкнутого контура Номинальный | A | 630 | 630 | |
| ток 5% тока отключения активной нагрузки | A | 31.5 | 31.5 | |
| 6 | размыкания ток отключения зарядного кабеля | A | 10 | 10 |
| Размыкающая способность для трансформатора без нагрузки | A | 1250 | 1250 | |
| Отключаемый переходной ток | A | 1700 | ||
| Эффективный отключаемый ток короткого замыкания | кА | 50 | ||
| 7 | Выдерживаемой 1 минуту напряжение сетевой Номинальный частоты, между фазами, фаза на землю уровень | кВ | 42/48 | 42/48 |
| изоляции Стандартное выдерживаемое импульсное напряжение дуги при коммутации, между фазами, фаза на землю | кВ | 75/85 | 75/85 | |
| 8 | Механическая надежность | 2000 | 2000 | |
| 9 | Номинальное давление элегаза | wma | 0.04~0.05 | 0.04~0.05 |
Технические параметры предохранителя (смотрите таблицу 2)
Табл.2
| Тип | Номинальное | Номинальный | Номинальный ток | Номинальный ток |
| напряжение ^В) ток (A) | вставки (A) | размыкания (kA) | ||
| SDLDJ | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| SFLDJ | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| SKLDJ | 12 | 125 | 125 | 50 |
7. Габаритные и монтажные размеры (смотрите Рис.1, Рис. 2, Рис. 3)

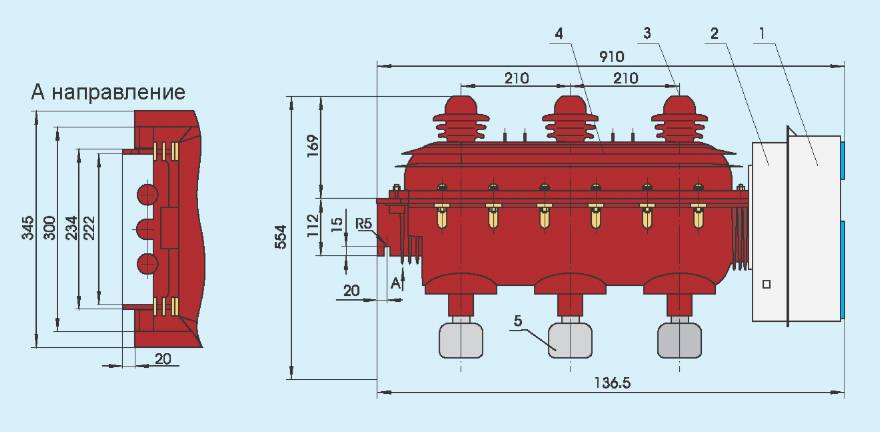

Габаритные размеры комбинации
Рис. 2
Рис. 1

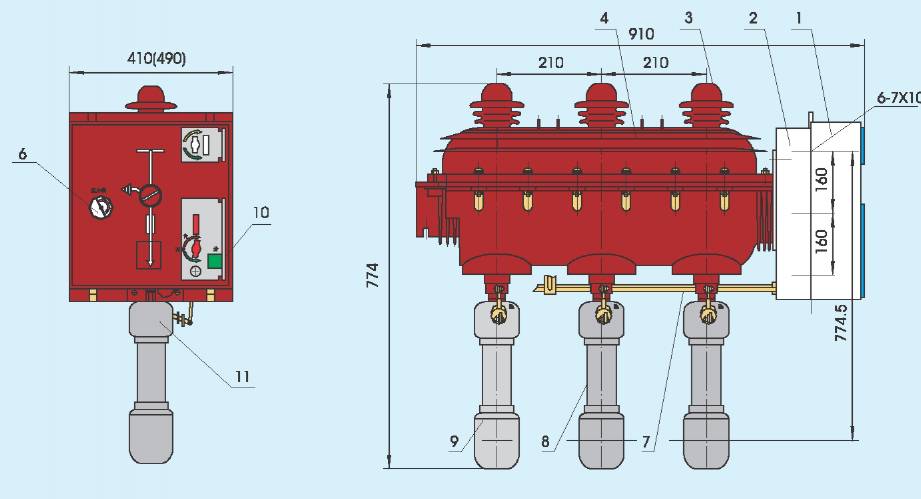

Габаритные размеры переключателя
Механическая крышка
Механизм
Экран верхней клеммы
Корпус переключателя
Манометр давления элегаза
Блок ударника и расцепителя
Предохранитель
Нижний контакт рамы предохранителя
Кнопка для размыкания
Экран нижней клеммы или верхнего контакта рамы предохранителя
Элегаз (SF6) характеризуется великолепным дугогашением. В момент, когда переключатель разрывает ток при разделении подвижного и неподвижного контактов возникает дуга. В поле постоянного магнита дуга начинает быстро закручиваться, ее длина увеличивается и она перемешивается с элегазом, за счет чего разрывается и охлаждается. Наконец, дуга гаснет при нулевом токе. Уровень изоляции идентичен уровню при номинальном зазоре между разомкнутыми контактами. Принцип вихревой дуги в поле постоянного магнита обеспечивает великолепное гашение дуги, малое повреждение контактов и удлиняет срок электрической службы.
9 Указания по заказуПри заказе необходимо указать следующие параметры:
Тип, название, параметры и количество изделий
Номинальное напряжение и ток
Нужен ли механизм с электроприводом
Название и количество запасных деталей и принадлежностей

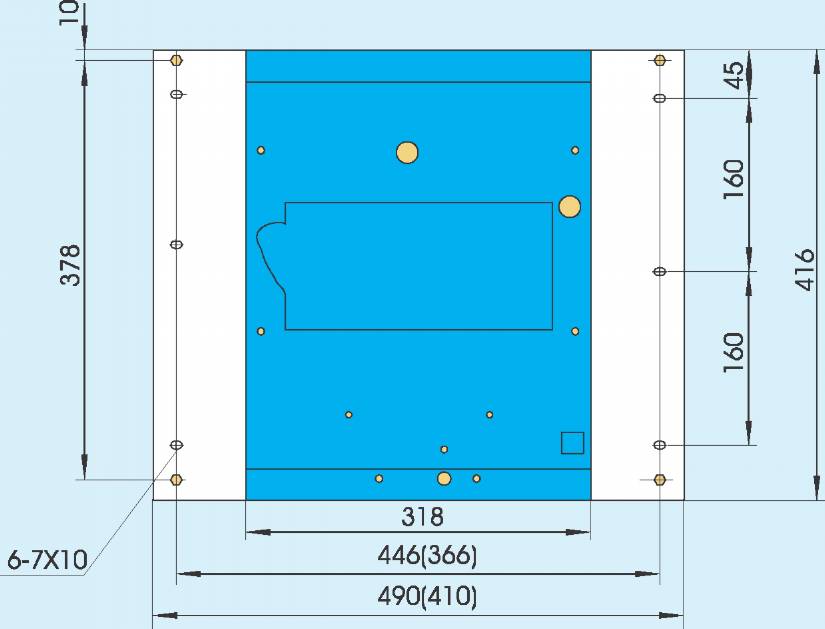

Монтажные размеры переключателя Рис. 3
Все специальные требования, если они есть.
