FKW18A-12(Z) CHINT

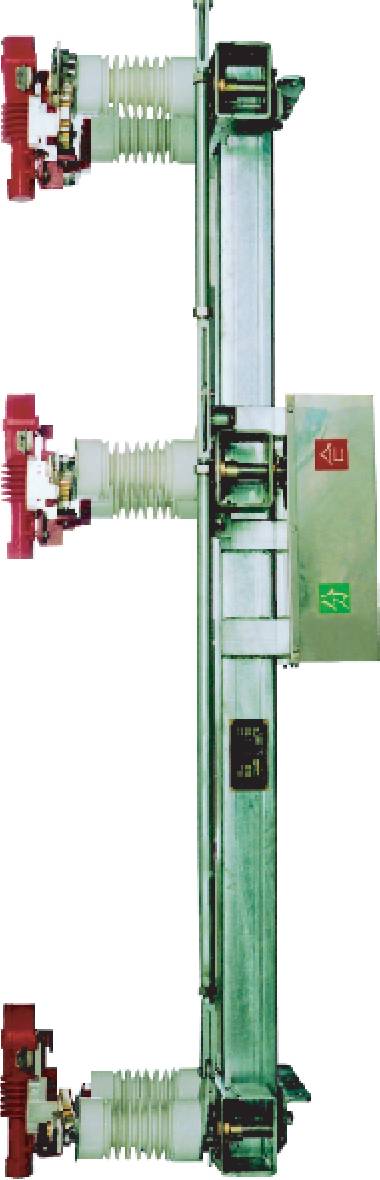

Высоковольтный программируемый переключатель переменного тока серии FKW18A-12(Z) для установки вне помещений

Высоковольтный программируемый внешний переключатель переменного тока FKW18A-12(Z), который производит компания CHINT (Китай), является модернизацией переключателя FKW18A-12, к которому добавлены рабочий механизм с электроприводом, трансформатор тока/напряжения (или датчик тока/напряжения), блок программируемого управления и оборудование передачи данных. Этот переключатель обычно связывается с верхним распредоборудованием со стороны источника электроэнергии и позволяет реализовать функции SCADA (диспетчерское управление и сбор данных), необходимые для автоматизации распределительных сетей. Это базовое оборудование для автоматизации линий электропередач.

Особенности конструкции

Высоковольтный программируемый внешний переключатель переменного тока FKW18A-12(Z) предназначен для кольцевых электросетей, может выполнять скоординированные действия согласно передаваемым данным или независимо от них. Он объединен с программируемым контроллером, который имеет малое потребление энергии, полную изоляцию, защищен от пыли и от влаги.; Резервный источник питания может обеспечить нормальную работу в течение 24 часов после отключения переменного электропитания; лицевая панель с понятной индикацией упрощает программирование; протокол передачи данных поддерживает различные режимы передачи - по оптическому волокну, по проводу и по радиоканалу; за счет связи с системой DMS можно реализовать "четыре дистанционные" функции. После отключения переменного электропитания он может переключаться еще 50 раз, двигатель постоянного тока с напряжением 24 В питается от подзаряжаемого аккумулятора.

Основные функции

3.1 Восстановление работы сети:

В режиме передачи данных программируемый контролер отвечает за обнаружение аварии выполнение измерений, а ведущая станция отвечает за определение положения аварии, отключения аварийного участка и восстановления подачи электропитания. Программируемый контроллер передает информацию о рабочем состоянии линии, о состоянии переключателя и выполняет различные действия согласно командам, поступающим от ведущей станции. В случае отсутствия режима передачи данных после возникновения в сети аварии он может автоматически без постороннего вмешательства выполнить функции отключения аварийного участка за счет использования распределенной программируемой системы. Имеются следующие функции: Размыкание без напряжения с задержкой времени, Замыкание без напряжения с задержкой времени, Фиксация разомкнутого состояния после N случаев перегрузки по току, Фиксация разомкнутого положения из-за перегрузки по току после задержки на Т без напряжения, Замыкание с задержкой после включения питания, Замыкание до аварии и фиксации разомкнутого состояния, автоматическое изменение настройки функций после успешного замыкания цепи. Запрет замыкания соединительного переключателя при наличии напряжения с обеих сторон.

Совместимость с секционным разъединителем:

Переключатель совместим с обычным секционным разъединителем с подсчетом импульсов тока, с секционным разъединителем с повторным включением по напряжению-времени. Он может выполнять функции таких секционных разъединителей при соответствующей настройке пользователем.

Измерения

Измерение напряжения, тока, уровня гармоник, коэффициента мощности, активной мощности, реактивной мощности, частоты и регистрация всех типов рабочих данных и событий.

FTU:

Он может реализовать "четыре дистанционные" функции, а именно, телеконтроль, телемониторинг, телекоммуникации и теле регулировку. Например, телеуправление дистанционной работой, телемониторинг и телеизмерение различных состояний, телеиндикация измеренных значений и событий и телерегулировка настраиваемых параметров, и т.п.

Протокол и интерфейс передачи данных:

Контроллер оснащен двумя интерфейсами данных и стандартным протоколом передачи данных телеконтроля, CPS2179, DN3.0, IEC870-5, эти протоколы поддерживаются для различных каналов передачи, например, для оптического волоконного кабеля, для провода, для радиоканала и т.д.

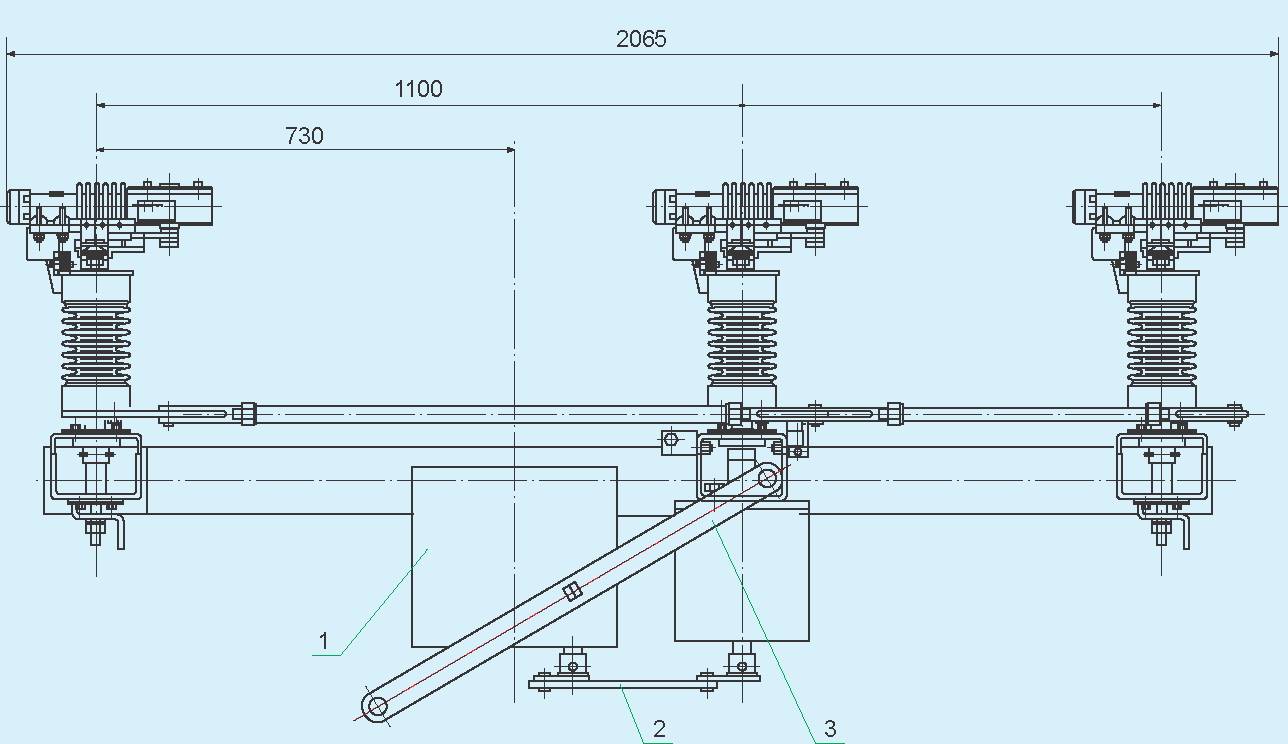

4 Габаритные и монтажные размеры

Устройство электропривода

Рычаг тяги

Ручка ручного управления

5 Указания по заказу

При заказе необходимо указать следующие параметры:

Тип, название, технические параметры и количество переключателей

Название и количество запасных деталей и принадлежностей

Специальные условия эксплуатации, если они имеются.
