FKW18A-12/T630-16 CHINT Разъединители и отделители

Высоковольтный разъединитель переменного тока серии FKW18A-12/T630-16 для установки вне помещений

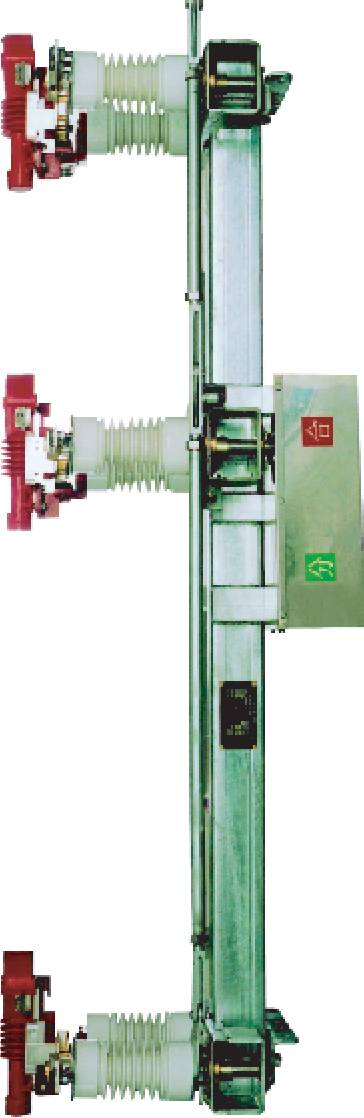

разъединитель FKW18A-12/T630-16

Высоковольтный внешний переключатель переменного тока FKW18A-12/T630-16, который производит компания CHINT (Китай), предназначен для цепей 50 Гц с номинальным напряжением 10 кВ для замыкания, размыкания, передачи тока нагрузки, тока короткого замыкания, для переключения линии без нагрузки и трансформатора без нагрузки, он также может использоваться в качестве разъединителя для защиты.

Обозначение типа для заказа

FKW 18A - 12/ T 630 - 16

Номинальный кратковременный выдерживаемый ток (кА)

Номинальный ток (А)

Пружинный рабочий механизм

Номинальное напряжение (кВ)

Номер конструкции.

Для установки внутри помещений

Воздушный диэлектрик

Переключатель

Условия эксплуатации

Высота над уровнем моря: 1000 метров и ниже

Температура внешнего воздуха: от -40 °C до +40 °C

Ветровая нагрузка: не более 700 Па (соответствует скорости ветра 34 м/сек)

Степень загрязнения: не выше IV

Сила землетрясения: не более 8 баллов

Максимальный перепад температур за сутки: не более 25 °C

4 Описание конструкции

Высоковольтный внешний переключатель переменного тока FKW18A-12/T630-16 состоит в основном из разъединителя, прерывателя и пружинного рабочего механизма. Прерыватель изготовлен из изоляционного материала с великолепными электрическими характеристиками, высокой устойчивостью к дуговому разряду, высокой температурной устойчивостью и высокой механической прочностью. Установленный внутри прерывателя быстрый пружинный механизм гарантирует, что на размыкание тока нагрузки не влияет скорость работы оператора. Пружинный рабочий механизм разработан нами и защищен китайским патентом № 99219074 * 6. Пружинный рабочий механизм позволяет выполнять операции замыкания и размыкания с помощью энергии, запасенной при ручном повороте рычага тяги. Этот механизм работает устойчиво и надежно, не подвержен влиянию внешних факторов и может обеспечить фиксацию переключателя в открытом или в замкнутом положении. После размыкания защиту и изоляцию выполняет видимый воздушный зазор между разомкнутыми контактами.

Переключатель можно монтировать на уличных столбах в различной ориентации: вертикальной, горизонтальной, под углом, что упрощает выполнение проводки.

5 Основные технические параметры (смотрите Таблицу 1)

Табл.1
No.	Наименование	Единицы	Данные
1	Номинальное напряжение	кВ	12
2	Номинальный ток	A	630
3	Номинальная частота	Гц	50
4	Номинальный ток размыкания активной нагрузки	A	630
5	Номинальный ток включения короткого замыкания	кА	40
6	Номинальный пиковый выдерживаемый ток	кА	40
7	Номинальный кратковременный выдерживаемый ток / время	кА/с	16/4
8	Выдерживаемое напряжение относительно земли в течение 1 мин во влажных условиях (эффект значение)	кВ	42/48
9	Выдерживаемое напряжение сетевой частоты в течение 1 мин относительно земли и между разомкнутыми контактами (эффект значение)	кВ	75/85
10	Номинальное выдерживаемое напряжение молнии - между фазой и землей / между изолирующим промежутком (пиковое значение)	кВ	34

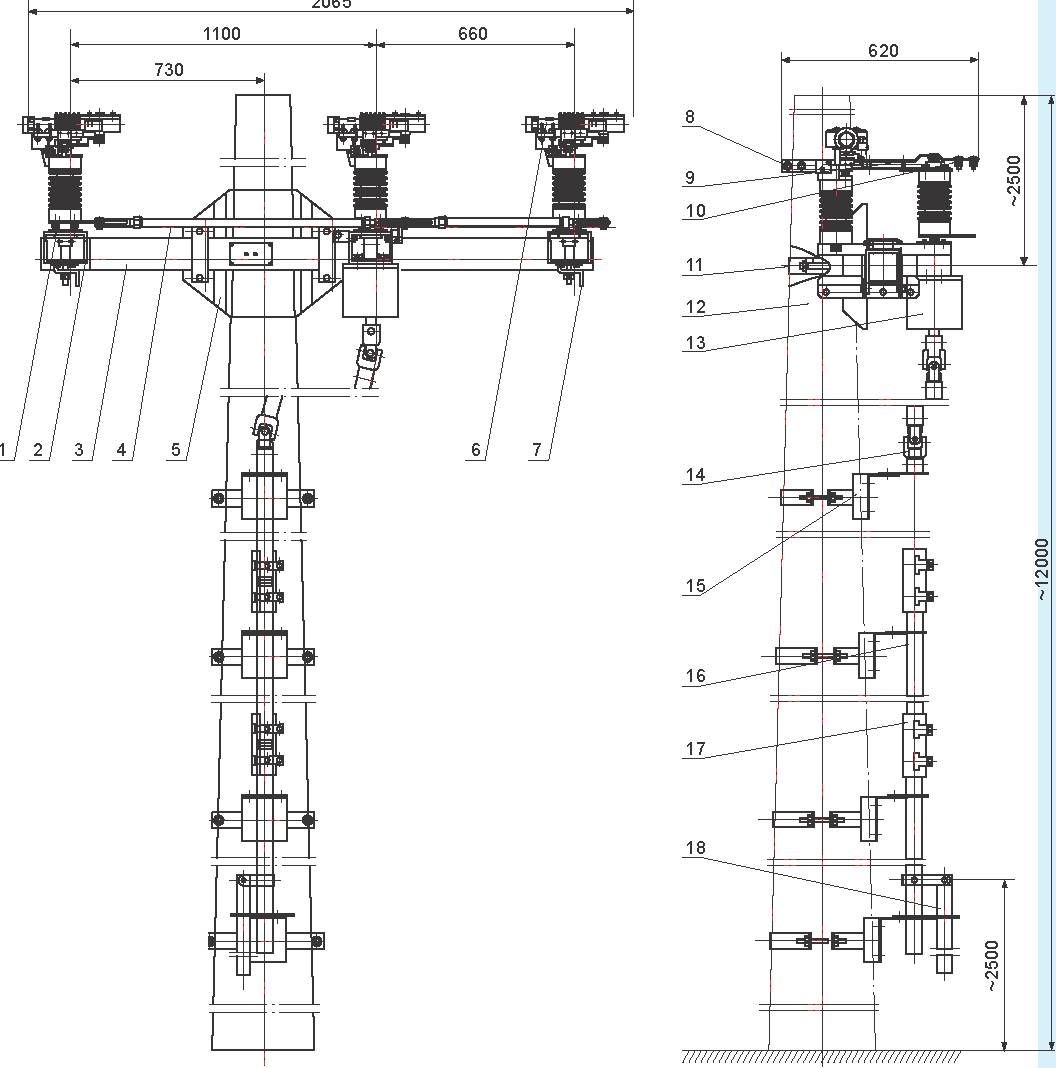

6 Габаритные и монтажные размеры (смотрите Рис. 1)

Габаритные и монтажные размеры переключателя

FKW18A-12 габариты

Изолятор

Монтажная панель

Монтажная опора

Соединительная штанга

Крепежный хомут

Дугогасительная камера

Зажимная панель

Клемма для подключения

Изолирующий нож

Клемма для подключения

Крепежный хомут

Столб

Пружинный рабочий механизм

Универсальное соединение

Соединительная штанга

Соединительный зажим

Крепежный хомут

Рабочая ручка

7 Указания по заказу

При заказе необходимо указать следующие параметры

Тип, название и количество переключателей

Название и количество запасных деталей и принадлежностей

Специальные условия эксплуатации, если они имеются
