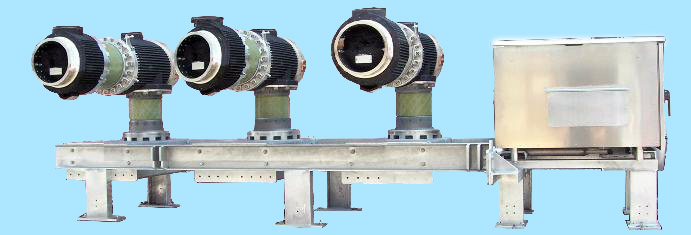

FKG1N - генераторный выключатель без корпуса

Производитель: Alstom Grid
Номинальное напряжение, кВ: 27
Номинальный ток, А: 10 800
Номинальный ток отключения, кА: 120

FKG1N - генераторный выключатель без корпуса, производства Альстом Грид на номинальные токи 10 800 и на токи отключения 120 кА. Определенно созданный для рынка ретрофита, генераторный выключатель FKG1N без корпуса - идеальный продукт для электростанций до 300 МВТ на блок. У него установлен пружинный привод, который известен своей высокой надежностью и малотребовательностью в эксплуатации. С различными возможностями компоновки (расположение пружинного привода и вводов высокого напряжения), универсален для замены отработавших свой срок выключателей.

Тестирование и качество

Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.

Составляющие выключателя

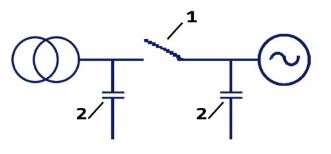

схема выключателя

1 Камера выключателя
2 Конденсаторы

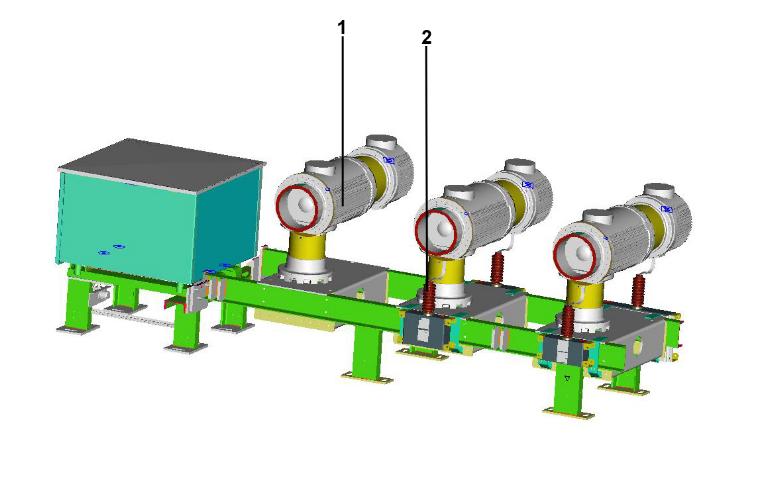

составляющие FKG1N

Выбор системы контроля CBWatch-2
система контроля CBWatch-2

Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания в реальном состоянии коммутационной аппаратуры.

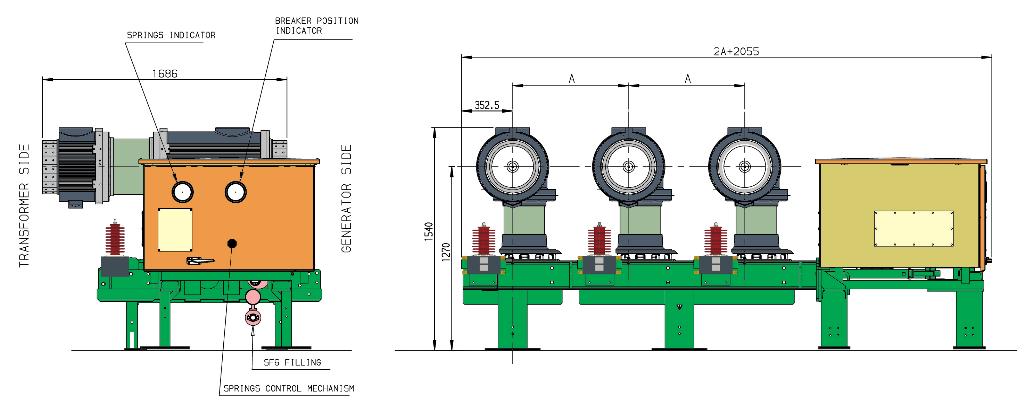

габариты выключателя

FKG1N без корпуса
Номинальное максимальное напряжениекВ27
Ток отключения короткого замыканиякА120
Номинальный несимметричный ток отключениякА60
Номинальное время отключения (1)мс75
Номинальное время включения (2)мс100
Изоляционный газ SF6
Номинальное абсолютное давление при 20°CПред кПа950
Минимальное абсолютное давление при 20°CPME кПа800
Установка Внутренний / Наружный (защищенный)
Пределы температуры окружающего воздуха°C-25°C / + 40°C
ЧастотаГц50/60
Максимальный номинальный токA10 800
Междуфазное расстояние с 100-миллиметровым шагоммм800 - 2 000
Степени защиты (корпуса) IP55
Тип контрольной проверки / Количество плотномеров на выключатель Три фазы/1
Снятие показаний давления Да
Номинальный пиковый выдерживаемый токкА пик329
Номинальный кратковременный выдерживаемый токкА120
Номинальная продолжительность короткого замыканияс3
Номинальный уровень прочности изоляции (на уровне моря)

Фаза к земле
Номинальное выдерживаемое напряжение промышленной частоты
Номинальное выдерживаемое напряжение грозового импульса: волна 1, 2/50мкс

кВ
кВ пиковое
80
150
Через ввода
Номинальное выдерживаемое напряжение промышленной частоты
Номинальное выдерживаемое напряжение грозового импульса: волна 1, 2/50 мкс

кВ
кВ пиковое
80
150

Дополнительная информация: генераторные выключатели Альстом Грид.
