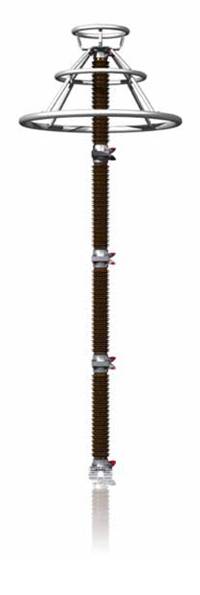

EXLIM T ОПН ABB

Нелинейные ограничители перенапряжений EXLIM T, которые выпускает компания ABB.

ОПН EXLIM T предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений:

в зонах с очень высокой грозовой активностью;
в условиях недостаточного заземления или ненадлежащего экранирования;
для важных объектов;
там, где предъявляются очень высокие энергетические требования(например, очень длинные линии, защита конденсаторов).

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики EXLIM T ОПН ABB

Напряжение сети (Um)	245-800 кВ
Номинальное напряжение ОПН (Ur)	180-624 кВ
Номинальный разрядный ток (МЭК)	20 кАпик.
Классификационный ток (ANSI/IEEE)	10/15/20 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс	150 кАпик.
прямоугольный импульс 2 000 мкс	2 200 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)	Класс 5
[2 импульса, (МЭК ст. 8.5.5)	15,4 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 170 кВ.
Ток взрывобезопасности	65 кАс и м.
Внешняя изоляция	Соответствует/ превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)	7 200 Нм
Расчетная кратковременная нагрузка (SSL)	18 000 Нм
Условия эксплуатации:
Диапазон расчетных температур	от -50 до +45 °С
Высота установки над уровнем моря	макс. 1 000 м
Частота	15-62 Гц

Гарантированные защитные характеристики EXLIM T

Класс сети	Класс напря- жения ОПН	Длительно допустимое рабочее напряжение *		Способность противостоять временным пере- напряжениям 2)		Остающиеся напряжения при волнах тока различной амплитуды и форм


		согласно МЭК	согласно ANSI/ IEEE			30/60 мкс			8/20 мкс
Um	Ur	Uc	MCOV	1 с	10 с	1 кА	2 кА	3 кА	5 кА	10 кА	20 кА	40 кА
кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.
245	180	144	144	205	194	346	356	363	381	396	428	466
	192	154	154	218	207	369	380	387	406	423	457	497
	198	156	160	225	213	381	392	399	419	436	471	512
	210	156	170	239	226	404	415	423	444	462	499	543
	216	156	174	246	233	415	427	435	457	476	514	559
	219	156	177	249	236	421	433	441	463	482	521	567
	228	156	180	259	246	438	451	459	482	502	542	590
300	216	173	174	246	233	415	427	435	457	476	514	559
	228	182	182	259	246	438	451	459	482	502	542	590
	240	191	191	273	259	461	475	484	507	528	571	621
	258	191	209	294	278	496	510	520	545	568	614	667
	264	191	212	300	285	508	522	532	558	581	628	683
362	258	206	209	294	278	496	510	520	545	568	614	667
	264	211	212	300	285	508	522	532	558	581	628	683
	276	221	221	314	298	531	546	556	583	608	656	714
	288	230	230	328	311	554	569	580	609	634	685	745
420	330	264	267	376	356	634	652	665	697	726	785	854
	336	267	272	383	362	646	664	677	710	740	799	869
	360	267	291	410	388	692	712	725	761	792	856	931
	372	267	301	424	401	715	735	749	786	819	884	962
	378	267	306	430	408	726	747	761	799	832	899	978
	381	267	308	434	411	732	753	767	805	839	906	985
	390	267	315	444	421	750	771	786	824	858	927	1013
	396	267	318	451	427	761	783	798	837	872	941	1029
	420	267	336	478	453	807	830	846	888	924	998	1091
550	396	317	318	451	427	761	783	798	837	872	941	1029
	420	336	336	478	453	807	830	846	888	924	998	1091
	444	349	353	506	479	853	878	894	938	977	1060	1153
800	588	470	470	670	635	1134	1167	1189	1247	1299	1402	1525
	612	490	490	697	660	1180	1214	1237	1298	1351	1459	1587
	624	499	499	711	673	1203	1238	1261	1323	1378	1488	1618

Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.

*Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.

Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.

Технические характеристики покрышек EXLIM T

Класс сети	Класс напря- жения ОПН	Покрышка	Длина пути утечки	Внешняя изоляция *)				Габаритные размеры
Класс сети	Класс напря- жения ОПН	Покрышка	Длина пути утечки	Внешняя изоляция *)				Габаритные размеры
Um кВ ср. кВ.	Ur кВ ср. кВ.		мм	1,2/50 мкс сухая кВ пик.	50 Гц под дождем (60 с) кВср кв	60 Гц под дождем (10 с) кВср кв	250/2500 мкс под дождем кВ пик.	Масса кг	Амакс. мм	B мм	C мм	D мм	Рис.
245	180	BH245	6570	1172	556	546	924	270	2585	900	600	500	3
	192	BH245	6570	1172	556	546	924	270	2585	800	600	400	3
	198-228	BH245	6570	1172	556	546	924	275	2585	600	-	300	2
	180	BV245	7717	1360	656	632	1078	300	2915	900	600	500	3
	192-198	BV245	7717	1360	656	632	1078	300	2915	800	600	400	3
	210-228	BV245	7717	1360	656	632	1078	305	2915	600	-	300	2
300	228-240	BM300	6570	1172	556	546	924	285	2585	900	600	400	3
	258-264	BM300	6570	1172	556	546	924	295	2585	900	600	400	3
	216	BH300	7717	1360	656	632	1078	315	2915	1200	800	600	3
	228-264	BH300	7717	1360	656	632	1078	320	2915	900	600	400	3
	216-240	BV300	9855	1758	834	819	1386	395	3859	1600	800	1000	4
	258-264	BV300	9855	1758	834	819	1386	400	3859	1200	800	800	4
362	258	BM362	7717	1360	656	632	1078	330	2915	1400	800	700	3
	264-288	BM362	7717	1360	656	632	1078	335	2915	1200	800	600	3
	258-288	BH362	9855	1758	834	819	1386	410	3859	1600	800	1000	4
	258-276	BV362	12149	2134	1034	991	1694	465	4520	1600	800	1200	4
	288	BV362	12149	2134	1034	991	1694	470	4520	1600	800	1200	4
420	330-360	BM420	8864	1548	756	718	1232	385	3245	1200	800	600	3
	330-336	BH420	11002	1946	934	905	1540	460	4190	1600	800	1000	4
	360	BH420	11002	1946	934	905	1540	465	4190	1400	800	700	4
	372-420	BH420	11002	1946	934	905	1540	475	4190	1200	800	600	4
	330-336	BV420	13296	2322	1134	1077	1848	515	4850	1600	800	1000	4
