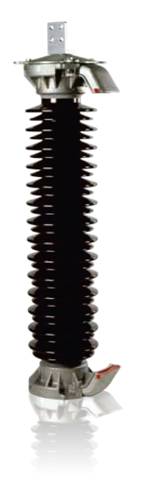

EXLIM R ОПН ABB

Нелинейные ограничители перенапряжений EXLIM R, которые выпускает компания ABB. ОПН EXLIM R предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений в сетях переменного тока с частотой 50-60 Гц с заземленной нейтралью. Используются при среднем уровне грозовой активности, степени загрязнения и средних требованиях к энергоемкости.

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики EXLIM R ОПН ABB

Напряжение сети (Um)	52-170 кВ
Номинальное напряжение ОПН (Ur)	42-168 кВ
Номинальный разрядный ток 8/20 мкс (МЭК)	10 кАпик.
Классификационный ток (ANSI/IEEE)	10 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс	100 кАпик.
прямоугольный импульс 2000 мкс	600 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)	Класс 2
[2 импульса, (МЭК ст. 8.5.5)	5,0 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 170 кВ.
Ток взрывобезопасности	50 кАс и м.
Внешняя изоляция	Соответствует/ превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)	3 000 Нм
Расчетная кратковременная нагрузка (SSL)	7 500 Нм
Условия эксплуатации:
Диапазон расчетных температур	от -50 до +45 °С
Высота установки над уровнем моря	макс. 1 000 м
Частота	15-62 Гц

Гарантированные защитные характеристики EXLIM R

Класс сети	Класс напря- жения ОПН	Длительно допустимое рабочее напряжение 1)		Способность противостоять временным пере- напряжениям 2)		Остающиеся напряжения при волнах тока различной амплитуды и форм
Класс сети	Класс напря- жения ОПН	согласно МЭК	согласно ANSI/ IEEE	Способность противостоять временным пере- напряжениям 2)		30/60 мкс			8/20 мкс
Um	Ur	Uc	MCOV	1 с	10 с	0,5 кА	1 кА	2 кА	5 кА	10 кА	20 кА	40 кА
кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.
36 3)	24	19,2	19,5	27,8	26,4	49,4	51,3	53,8	58,7	62,2	69,7	79,6
	30	24,0	24,4	34,8	33,0	61,7	64,2	67,2	73,3	77,7	87,1	99,5
	33	26,4	26,7	38,2	36,3	67,9	70,6	73,9	80,6	85,5	95,8	110
	36	28,8	29,0	41,7	39,6	74,1	77,0	80,6	88,0	93,3	105	120
	39	31,2	31,5	45,2	42,9	80,3	83,4	87,3	95,3	102	114	130
52	42	34	34,0	48,7	46,2	86,4	89,8	94,0	103	109	122	140
	45	36	36,5	52,2	49,5	92,6	96,2	101	110	117	131	150
	48	38	39,0	55,6	52,8	98,8	103	108	118	125	140	160
	51	41	41,3	59,1	56,1	105	109	115	125	133	148	170
	54	43	43,0	62,6	59,4	112	116	121	132	140	157	180
	60	48	48,0	69,6	66,0	124	129	135	147	156	175	199
72	54	43	43,0	62,6	59,4	112	116	121	132	140	157	180
	60	48	48,0	69,6	66,0	124	129	135	147	156	175	199
	66	53	53,4	76,5	72,6	136	142	148	162	171	192	219
	72	58	58,0	83,5	79,2	149	154	162	176	187	209	239
	75	60	60,7	87,0	82,5	155	161	168	184	195	218	249
	84	67	68,0	97,4	92,4	173	180	188	206	218	244	279
100	75	60	60,7	87,0	82,5	155	161	168	184	195	218	249
	84	67	68,0	97,4	92,4	173	180	188	206	218	244	279
	90	72	72,0	104	99,0	186	193	202	220	234	262	299
	96	77	77,0	111	105	198	206	215	235	249	279	319
123	90	72	72,0	104	99,0	186	193	202	220	234	262	299
	96	77	77,0	111	105	198	206	215	235	249	279	319
	108	78	84,0	125	118	223	231	242	264	280	314	359
	120	78	98,0	139	132	247	257	269	294	311	349	398
	132	78	106	153	145	272	283	296	323	342	383	438
	138	78	111	160	151	284	295	309	338	358	401	458
145	108	86	86,0	125	118	223	231	242	264	280	314	359
	120	92	98,0	139	132	247	257	269	294	311	349	398
	132	92	106	153	145	272	283	296	323	342	383	438
	138	92	111	160	151	284	295	309	338	358	401	458
	144	92	115	167	158	297	308	323	352	373	418	478
170	132	106	106	153	145	272	283	296	323	342	383	438
	144	108	115	167	158	297	308	323	352	373	418	478
	162	108	131	187	178	334	347	363	396	420	470	538
	168	108	131	194	184	346	359	376	411	436	488	557

Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.

Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.

Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.

С предварительным нагружением энергией не более максимального значения для одинарного импульса (2,5 кДж/кВ (Ur)).
По запросу могут быть поставлены ОПН для напряжения сети 36 кВ или ниже, если в заказ также включены ОПН для более высокого напряжения сети. Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.

Технические характеристики покрышек EXLIM R

Класс сети Um кВ ср. кВ.	Класс напря- жения ОПН Ur кВ ср. кВ.	Покрышка	Длина пути утечки мм	Внешняя изоляция *>			Габаритные размеры
Класс сети Um кВ ср. кВ.	Класс напря- жения ОПН Ur кВ ср. кВ.	Покрышка	Длина пути утечки мм	1,2/50 мкс сухая кВ пик.	50 Гц под дождем (60 с) кВсо.кв.	250/2500 мкс под дождем кВ пик.	Масса кг	Амакс. мм	B мм	C мм	D мм	Рис.
52	42-60	CV052	1615	275	129	212	45	725	- -		-	1
72	54-75	CM072	1615	275	129	212	46	725	- -		-	1
	54-84	CV072	2651	394	221	320	62	997	- -		-	1
100	75-96	CH100	2651	394	221	320	63	997	- -		-	1
	84-96	CV100	3685	568	288	433	78	1268	- -		-	1
123	90-108	CM123	2651	394	221	320	64	997	- -		-	1
	90-138	CH123	3685	568	288	433	81	1268	- -		-	1
	90-96	CV123	4266	669	350	532	103	1697	600 -		300	3
	108-138	CV123	4266	669	350	532	103	1697	- -		-	2
145	108-144	CH145	3685	568	288	433	82	1268	- -		-	1
	108-144	CV145	5302	788	442	640	119	1969	600 -		300	3
170	132-144	CM170	3685	568	288	433	82	1268	- -		-	1
	132-144	CH170	4266	669	350	532	105	1697	600 -		300	3
	162-168	CH170	4266	669	350	532	105	1697	- -		-	2
	132	CV1 70	5302	788	442	640	120	1969	600	800	400	4
	144-168	CV1 70	5302	788	442	640	122	1969	600 -		300	3

Ограничители для защиты нейтрали

30-36

CN052

1615
