EXLIM Q-E

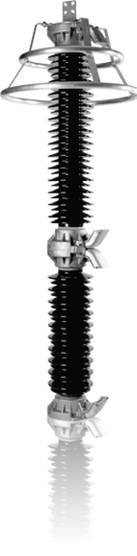

EXLIM Q-E ОПН ABB

Нелинейные ограничители перенапряжений EXLIM Q-E, которые выпускает компания ABB. ОПН EXLIM Q-E предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений:

  1. в зонах с высокой грозовой активностью и высокими энергетическими требованиями;
  2. в условиях недостаточного заземления или ненадлежащего экранирования.

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики EXLIM Q-E ОПН ABB

Напряжение сети (Um) 52-245 кВ
Номинальное напряжение ОПН (Ur)42-228 кВ
Номинальный разрядный ток 8/20 мкс (МЭК)10 кАпик.
Классификационный ток (ANSI/IEEE)10 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс100 кАпик.
прямоугольный импульс 2000 мкс1000 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)Класс 3
[2 импульса, (МЭК ст. 8.5.5)7,8 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 170 кВ.
Ток взрывобезопасности65 кАс и м.
Внешняя изоляцияСоответствует/ превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)3 000 Нм
Расчетная кратковременная нагрузка (SSL)7 500 Нм
Условия эксплуатации:
Диапазон расчетных температурот -50 до +45 °C
Высота установки над уровнем морямакс. 1 000 м
Частота15-62 Гц

Гарантированные защитные характеристики EXLIM Q-E 36-145 кВ

Класс сети Класс напря-

жения ОПН

Длительно допустимое рабочее напряжение 1)Способность противостоять временным пере-

напряжениям 2)

Остающиеся напряжения при волнах тока различной амплитуды и форм
согласно МЭКсогласно ANSI/ IEEE30/60 мкс8/20 мкс
UmUrUcMCOV1 с10 с0,5 кА1 кА2 кА5 кА10 кА20 кА40 кА
кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.
36 3)2419,219,527,826,446,147,649,553,656,462,169,4
3024,024,434,833,057,659,561,867,070,577,686,8
3326,426,738,236,363,465,468,073,777,685,495,4
3628,829,041,739,669,271,474,280,484,693,1105
3931,231,545,242,974,977,380,387,191,7101113
52423434,048,746,280,783,386,593,898,7109122
483839,055,652,892,295,198,9108113125139
514141,359,156,198,0102105114120132148
544343,062,659,4104107112121127140157
604848,069,666,0116119124134141156174
72544343,062,659,4104107112121127140157
604848,069,666,0116119124134141156174
665353,476,572,6127131136148156171191
725858,083,579,2139143149161170187209
756060,787,082,5144149155168177194217
786263,190,485,8150155161175184202226
816565,693,989,1156161167181191210235
846768,097,492,4162167173188198218243
100846768,097,492,4162167173188198218243
907272,010499,0173179186201212233261
967777,0111105185191198215226249278
123907272,010499,0173179186201212233261
967777,0111105185191198215226249278
1087884,0125118208214223242254280313
1207898,0139132231238248268282311347
13278106153145254262272295311342382
13878111160151265274285309325357399
1451088686,0125118208214223242254280313
1209298,0139132231238248268282311347
13292106153145254262272295311342382
13892111160151265274285309325357399
14492115167158277286297322339373417

Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.

  1. Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.

Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.

  1. С предварительным нагружением энергией не более максимального значения для одинарного импульса (4,5 кДж/кВ (Ur)).
  2. По запросу могут быть поставлены ОПН для напряжения сети 36 кВ или ниже, если в заказ также включены ОПН для более высокого напряжения сети. Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.

Гарантированные характеристики защиты EXLIM Q-E 170-245 кВ

Класс сети Класс напря-

жения ОПН

Длительно допустимое рабочее напряжение 1)Способность противостоять временным пере-

напряжениям 2)

Остающиеся напряжения при волнах тока различной амплитуды и форм
согласно МЭКсогласно ANSI/ IEEE30/60 мкс8/20 мкс
UmUrUcMCOV1 с10 с0,5 кА1 кА2 кА5 кА10 кА20 кА40 кА
кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ ср. кВ.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.
170132106106153145254262272295311342382
144108115167158277286297322339373417
162108131187178312321334362381419469
168108131194184323333346376395435486
245180144144208198346357371402423466521
192154154222211369381396429452497555
198156160229217381393408443466512573
210156170243231404417433469494543608
216156175250237415428445483508559625
219156177254240421434451489515567634
222156179257244427440458496522574642
228156180264250438452470510536590660

Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.

  1. Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.

Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.

  1. С предварительным нагружением энергией не более максимального значения для одинарного импульса (4,5 кДж/кВ (Ur)).
  2. По запросу могут быть поставлены ОПН для напряжения сети 36 кВ или ниже, если в заказ также включены ОПН для более высокого напряжения сети. Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.

Технические характеристики покрышек EXLIM Q-E

Класс сети Класс напря-

жения ОПН

ПокрышкаДлина

пути

утечки

Внешняя изоляция *)Габаритные размеры
Um

кВ ср. кВ.

Ur

кВ ср. кВ.

 мм1,2/50 мкс сухая

кВ пик.

50 Гц под

дождем (60 с)

кВср кв

60 Гц под

дождем (10 с)

кВср кв

250/2500 мкс под дождем

кВ пик.

Масса

кг

Амакс. ммB

мм

C

мм

D

мм

Рис.
3624-39EV0361615275129133нет45725---1
5242-60EV0521615275129133нет48725---1
72
