EXLIM Q-D Разрядники и ОПН

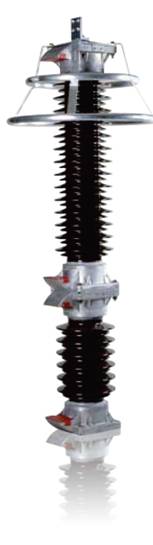

EXLIM Q-D ОПН ABB

Нелинейные ограничители перенапряжений EXLIM Q-D, которые выпускает компания ABB. ОПН EXLIM Q-D предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений:

в зонах с высокой грозовой активностью и высокими энергетическими требованиями;
в условиях недостаточного заземления или ненадлежащего экранирования.

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики ОПН EXLIM Q-D

Напряжение сети (Um)	170-420 кВ
Номинальное напряжение ОПН (Ur)	132-420 кВ
Номинальный разрядный ток (МЭК)	10 кАпик.
Классификационный ток (ANSI/IEEE)	10 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс	100 кАпик.
прямоугольный импульс 2000 мкс	1000 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)	Класс 3
[2 импульса, (МЭК ст. 8.5.5)	7,8 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 170 кВ.
Ток взрывобезопасности	65 кАс и м.
Внешняя изоляция	Соответствует/
	превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)	7 200 Нм
Расчетная кратковременная нагрузка (SSL)	18 000 Нм
Условия эксплуатации:
Диапазон расчетных температур	от -50 до +45 °С
Высота установки над уровнем моря	макс. 1 000 м
Частота	15-62 Гц

Гарантированные защитные характеристики EXLIM Q-D

Класс сети	Класс напря- жения ОПН	Длительно допустимое рабочее напряжение *		Способность противостоять временным пере- напряжениям **		Остающиеся напряжения при волнах тока различной амплитуды и форм


		согласно МЭК	согласно ANSI/ IEEE			30/60 мкс			8/20 мкс
Um	Ur	Uc	MCOV	1 с	10 с	0,5 кА	1 кА	2 кА	5 кА	10 кА	20 кА	40 кА
кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ ср. кВ.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.	кВ пик.
170	132	106	106	153	145	254	262	272	295	311	342	382
	144	108	115	167	158	277	286	297	322	339	373	417
	162	108	131	187	178	312	321	334	362	381	419	469
	168	108	131	194	184	323	333	346	376	395	435	486
245	180	144	144	208	198	346	357	371	402	423	466	521
	192	154	154	222	211	369	381	396	429	452	497	555
	198	156	160	229	217	381	393	408	443	466	512	573
	210	156	170	243	231	404	417	433	469	494	543	608
	216	156	175	250	237	415	428	445	483	508	559	625
	219	156	177	254	240	421	434	451	489	515	567	634
	228	156	180	264	250	438	452	470	510	536	590	660
300	216	173	175	250	237	415	428	445	483	508	559	625
	228	182	182	264	250	438	452	470	510	536	590	660
	240	191	191	278	264	461	476	495	536	564	621	694
	258	191	209	299	283	496	512	532	576	607	667	746
	264	191	212	306	290	507	523	544	590	621	683	764
362	258	206	209	299	283	496	512	532	576	607	667	746
	264	211	212	306	290	507	523	544	590	621	683	764
	276	211	221	320	303	530	547	569	617	649	714	798
	288	230	230	334	316	553	571	593	643	677	745	833
420	330	264	267	382	363	634	654	680	737	776	854	954
	336	267	272	389	369	646	666	692	751	790	869	972
	360	267	291	417	396	692	714	742	804	846	931	1046
	372	267	301	431	409	715	737	766	831	875	962	1080
	378	267	306	438	415	726	749	779	844	889	978	1098
	381	267	308	441	419	732	755	785	851	896	985	1106
	390	267	315	452	429	749	773	803	871	917	1013	1132
	396	267	318	459	435	761	785	816	885	931	1029	1150
	420	267	335	487	462	807	833	865	938	987	1091	1219

Дополнительная информация по параметру выдерживаемого квазистационарного перенапряжения и характеристикам защиты приведена в публикации 1HSM 9543 13-01en.

* Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение (MCOV) (по ANSI) различаются только вследствие расхождений в методике типовых испытаний.

Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.

**С предварительной работой при нагрузке на уровне максимальной удельной энергии (4,5 кДж/кВ (Ur)).

Для специальных областей применения по запросу могут быть поставлены ОПН с более низким или высоким номинальным напряжением.

Технические характеристики покрышек EXLIM Q-D

Класс сети	Класс напря- жения ОПН	Покрышка	Длина пути утечки	Внешняя изоляция *)				Габаритные размеры
Класс сети	Класс напря- жения ОПН	Покрышка	Длина пути утечки	Внешняя изоляция *)				Габаритные размеры
Um кВ ср. кВ.	Ur кВ ср. кВ.		мм	1,2/50 мкс сухая кВ пик.	50 Гц под дождем (60 с) кВср кв	60 Гц под дождем (10 с) кВср кв	250/2500 мкс под дождем кВ пик.	Масса кг	Амакс. мм	B мм	C мм	D мм	Рис.
170	132	DH170	4432	774	378	359	нет	155	1645	600	-	300	2
	144-168	DH170	4432	774	378	359	нет	155	1645	-	-	-	1
	132-144	DV170	6570	1172	556	546	924	230	2585	800	600	400	4
	162-168	DV170	6570	1172	556	546	924	230	2585	600	-	300	3
245	180-198	DH245	6570	1172	556	546	924	235	2585	900	600	500	4
	210-219	DH245	6570	1172	556	546	924	235	2585	800	600	400	4
	228	DH245	6570	1172	556	546	924	240	2585	600	-	300	3
	180	DV245	7717	1360	656	632	1078	270	2915	1400	800	700	4
	192-198	DV245	7717	1360	656	632	1078	270	2915	1200	800	600	4
	210	DV245	7717	1360	656	632	1078	270	2915	900	600	500	4
	216-228	DV245	7717	1360	656	632	1078	270	2915	800	600	400	4
300	228	DM300	6570	1172	556	546	924	240	2585	800	600	500	4
	240-264	DM300	6570	1172	556	546	924	245	2585	900	600	400	4
	216	DH300	7717	1360	656	632	1078	275	2915	1400	800	700	4
	228-240	DH300	7717	1360	656	632	1078	280	2915	1200	800	600	4
	258-264	DH300	7717	1360	656	632	1078	275	2915	900	600	500	5
	216	DV300	9855	1758	834	819	1386	350	3859	1600	800	1200	5
	228-240	DV300	9855	1758	834	819	1386	355	3859	1600	800	1000	5
	258-264	DV300	9855	1758	834	819	1386	355	3859	1200	800	800	4
362	258-264	DM362	7717	1360	656	632	1078	280	2915	1400	800	700	4
	276-288	DM362	7717	1360	656	632	1078	285	2915	1200	800	600	4
	258-288	DH362	9855	1758	834	819	1386	360	3859	1600	800	1000	5
	258-264	DV362	12149	2134	1034	991	1694	415	4520	1800	1000	1000	5
	276-288	DV362	12149	2134
