EXLIM P

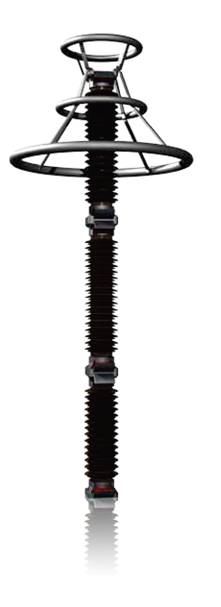

EXLIM P ОПН ABB

Нелинейные ограничители перенапряжений EXLIM P, которые выпускает компания ABB. EXLIM P ОПН предназначены для защиты электротехнического оборудования от грозовых и коммутационных перенапряжений:

  1. в зонах с очень высокой грозовой активностью;
  2. в условиях недостаточного заземления или ненадлежащего экранирования;
  3. для важных объектов;
  4. там, где предъявляются очень высокие энергетические требования (например, очень длинные линии, защита конденсаторов).

Другие данные предоставляются по запросу. Обращайтесь к представителю АББ в вашем регионе.

Основные технические характеристики EXLIM P

52-550 кВ
Номинальное напряжение ОПН (Ur)42-444 кВ
Номинальный разрядный ток (МЭК)20 кАпик.
Классификационный ток (ANSI/IEEE)10/15 кАпик.
Выдерживаемый импульсный ток:
4/10 мкс100 кАпик.
прямоугольный импульс 2 000 мкс1500 Апик.
Энергоемкость:
Класс разряда по линии (МЭК)Класс 4
[2 импульса, (МЭК ст. 8.5.5)10,8 кДж/кВ (Ur)]
Соответствует/превышает требования испытания на класс разряда по линии по нормам ANSI для систем 170 кВ.
Ток взрывобезопасности65 кАс и м.
Внешняя изоляцияСоответствует/
превышает нормы
Механическая прочность:
Расчетная долговременная нагрузка (SLL)7 200 Нм
Расчетная кратковременная нагрузка (SSL)18 000 Нм
Условия эксплуатации:
Диапазон расчетных температурот -50 до +45 °С
Высота установки над уровнем морямакс. 1 000 м
Частота15-62 Гц

Гарантированные защитные характеристики EXLIM P 36-170 кВ

Класс сети Класс напря-

жения ОПН

Длительно допустимое рабочее напряжение* Способность противостоять временным пере-

напряжениям **

Остающиеся напряжения при волнах тока различной амплитуды и форм
согласно МЭКсогласно ANSI/ IEEE30/60 мкс8/20 мкс
UmUrUcMCOV1 с10 с1 кА2 кА3 кА5 кА10 кА20 кА40 кА
кВ ср. кВ.кВ ср. кВ.
кВ ср. кВ.кВ ср. кВ. кВ ср. кВ.кВ ср. кВ.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.кВ пик.
36 ***3024,024,434,833,058,560,762,264,968,374,881,9
3326,426,738,236,364,466,768,471,475,182,390,1
3628,829,041,739,670,272,874,677,981,989,798,3
3931,231,545,242,976,178,880,884,388,897,2107
52423434,048,746,281,984,987,090,895,6105115
483839,055,652,893,697,099,4104110120132
544343,062,659,4106110112117123135148
604848,069,666,0117122125130137150164
72544343,062,659,4106110112117123135148
604848,069,666,0117122125130137150164
665353,476,572,6129134137143151165181
725858,083,579,2141146150156164180197
756060,787,082,5147152156163171187205
786263,190,485,8153158162169178195213
846768,097,492,4164170174182192210230
100846768,097,492,4164170174182192210230
907272,010499,0176182187195205225246
967777,0111105188194199208219240263
123907272,010499,0176182187195205225246
967777,0111105188194199208219240263
1087884,0125118211219224234246270295
1207898,0139132234243249260273299328
13278106153145258267274286301329361
13878111160151270279286299314344377
1451088686,0125118211219224234246270295
1209298,0139132234243249260273299328
13292106153145258267274286301329361
13892111160151270279286299314344377
14492115167158281291299312328359394
170132106106153145258267274286301329361
144108115167158281291299312328359394
150108121174165293304311325342374410
162108131187178316328336351369404443
168108131194184328340348364383419459

Дополнительная информация об уровнях выдерживаемых временных перенапряжений и защитных характеристиках приводится в публикации 1HSM 9543 13-01en.

*Длительно допустимое рабочее напряжение Uc (по МЭК) и максимальное длительно допустимое рабочее напряжение MCOV (по ANSI) отличаются только вследствие расхождений в методике типовых испытаний.

Параметр Uc должен учитываться только в том случае, если фактическое напряжение сети выше указанного значения в таблице. Может быть выбран любой ОПН со значением Uc, равным или превышающим фактическое напряжение сети, деленное на V3.

**С предварительным нагружением энергией не более максимального значения для одинарного импульса (7 кДж/кВ (Ur)).

***По запросу могут быть поставлены ОПН для напряжения сети 36 кВ или ниже, если в заказ также включены ОПН для более высокого напряжения сети. Ограничители на меньшие или большие напряжения для специальных областей применения могут быть изготовлены по запросу.

Гарантированные защитные характеристики EXLIM P 170-550 кВ

Класс сети Класс напря-

жения ОПН

Длительно допустимое рабочее напряжение *Способность противостоять временным пере-

напряжениям **

Остающиеся напряжения при волнах тока различной амплитуды и форм
согласно МЭК согласно ANSI/ IEEE 30/60 мкс 8/20 мкс
Um Ur Uc MCOV 1 с 10 с 1 кА 2 кА 3 кА 5 кА 10 кА 20 кА 40 кА
кВ ср. кВ. кВ ср. кВ. кВ ср. кВ. кВ ср. кВ. кВ ср. кВ. кВ ср. кВ. кВ пик. кВ пик. кВ пик. кВ пик. кВ пик. кВ пик. кВ пик.
245 180 144 144 208 198 351 364 373 390 410 449 492
192 154 154 222 211 375 388 398 415 437 479 525
198 156 160 229 217 387 400 410 428 451 494 541
210 156 170 243 231 410 425 435 454 478 524 574
216 156 174 250 237 422 437 448 467 492 539 590
219 156 177 254 240 427 443 454 474 499 546 598
228 156 180 264 250 445 461 473 493 519 568 623
300 216 173 174 250 237 422 437 448 467 492 539 590
228 182 182 264 250 445 461 473 493 519 568 623
240 191 191 278 264 468 485 497 519 546 598 656
258 191 209 299 283 504 522 535 558 587 643 705
264 191 212 306 290 515 534 547 571 601 658 721
362 258 206 209 299 283 504 522 535 558 587 643 705
264 211 212 306 290 515 534 547 571 601 658 721
276 221 221 320 303 539 558 572 597 628 688 754
288 230 230 334 316 562 582 597 623 656 718 787
