EVOLIS 24P3-24-31,5 вакуумный выключатель

Производитель: Schneider Electric
Номинальное напряжение, кВ: 20
Наибольшее рабочее напряжение, кВ: 24
Номинальный ток, А: 630 (EVOLIS 24P3-24-31,5-630), 1250 (EVOLIS 24P3-24-31,5-1250), 2000 (EVOLIS 24P3-24-31,5-2000), 2500 (EVOLIS 24P3-24-31,5-2500)
Номинальный ток отключения, кА: 31,5
Испытательное напряжение, кВ: 65 (1 мин.)
грозового импульса - 125 кВ
Ток термической стойкости, кА (с): 31,5 (3)
Ток электродинамической стойкости, кА: 2,5 Iном.
Собственное время отключения < 50 мс
Полное время отключения < 60 мс
Собственное время включения < 65 мс
Механический ресурс, количество циклов включения-отключения: 10 000
Коммутационный ресурс, кол-во циклов включения-отключения: 50

Номинальные циклы АПВ: O-0,3 с-В/O-15 с-В/O O-0,3 с-В/O-3 мин-В/O
O-3 мин-В/O-3 мин-В/O



EVOLIS 24P3-24-31,5 - высоковольтный вакуумный выключатель, на номинальное напряжение 20 кВ (ГОСТ), выпускаемый компанией Schneider Electric (Merlin Gerin), с моторно-пружинным приводом, который обеспечивает возможность включения выключателя без оперативного питания.

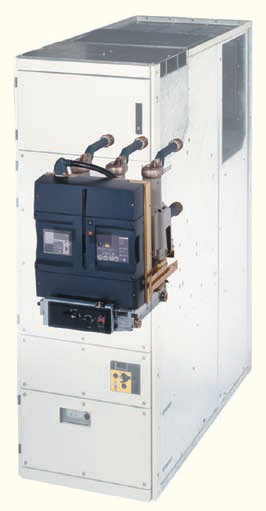

Выключатели ЭВОЛИС на 20 кВ выпускаются как в стационарной продольной и фронтальной версии, и выкатной фронтальной версии.

Дополнительная информация о выключателях: Evolis - вакуумные выключатели 6-20 кВ, Руководство по эксплуатации вакуумных выключателей ЭВОЛИС.
