eVM1/P 17.12.20 вакуумный выключатель

Производитель: ABB
Номинальное напряжение, Un: 15 кВ
Наибольшее рабочее напряжение Ur 17,5 кВ
Номинальное напряжение изоляции Us 17,5 кВ
Номинальный ток, А: 630
Номинальный ток отключения, кА: 20
Ток термической стойкости, кА (с): 20 (3)
Напряжение удерживания при 50 Гц (1 мин) (кВ) 38
Напряжение стойкости к импульсу (кВ) 95
Пик тока включения (кА) 50
Последовательность коммутаций: O-O,3c - BO - 3 мин - BO
Длительность: размыкания/замыкания [мс] 33 / 50
Циклы механических операций:
Механизм 100 000
Вакуумные прерыватели 30 000
Циклы коммутаций при номинальном токе 30 000
Энергопотребление: В состоянии бездействия (Вт) / после цикла автоматического замыкания (Вт) <15 / <110
Рабочая температура [°C] - 5 ... + 40

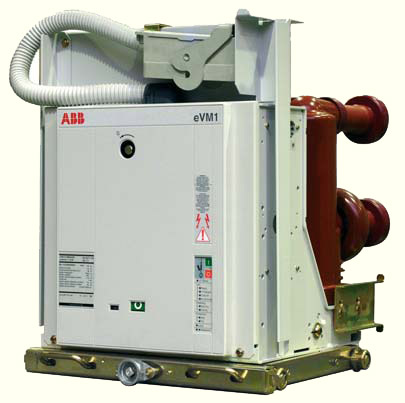

Вакуумный выключатель eVM1/P 17.12.20 (выкатной вариант) выпускается концерном АББ на базе испытанной технологии выключателей серии VM1 с электромагнитным приводом. Непосредственно в конструкцию вмонированы датчики тока с передачей сигнала по контрольному кабелю на встроенное электронное устройство управления, которое позволяет наблюдать за всеми функциями выключателя и состоянием всей ячейки. При этом значительно сокращается необходимость в электропроводке и связующих звеньях. Настройка параметров релейной защиты, телемеханики и т.д. проводится с помощью программного обеспечения. Вакуумные прерыватели, залитые эпоксидной смолой, загерметизированные на весь срок службы. Высокая совместимость с окружающей средой и электромагнитная совместимость. Упрощение в подготовке спецификаций и процедур заказа.

Габаритные размеры
