eVM1/P 12.12.20 вакуумный выключатель

Производитель: ABB
Номинальное напряжение, Un: 10 кВ
Наибольшее рабочее напряжение и напряжение изоляции (кВ) 12
Номинальный ток, А: 1200
Номинальный ток отключения, кА: 20
Ток термической стойкости, кА (с): 20 (3)
Напряжение удерживания при 50 Гц (1 мин) (кВ) 28
Напряжение стойкости к импульсу (кВ) 75
Пик тока включения (кА) 50
Последовательность операций O-O,3c - BO- 3 мин - BO
Длительность: размыкания/замыкания [мс] 33 / 50
Циклы механических операций:
Механизм 100 000
Вакуумные прерыватели 30 000
Циклы коммутаций при номинальном токе 30 000
Энергопотребление электроэнергии: В состоянии бездействия (Вт) / после цикла автоматического замыкания (Вт) <15 / <110
Рабочая температура [°C] - 5 ... + 40

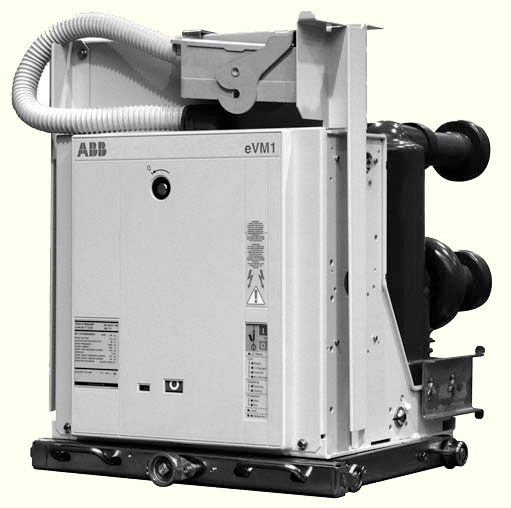

Вакуумный выключатель eVM1/P 12.12.20 (выкатной вариант этой серии, для щитов UniGear типа ZS1 и модулей PowerCube) создан компанией АББ на базе испытанной технологии выключателей серии VM1 с электромагнитным приводом. Непосредственно в конструкцию вмонированы датчики тока с передачей сигнала по контрольному кабелю на встроенное электронное устройство управления, которое позволяет наблюдать за всеми функциями выключателя и состоянием всей ячейки. При этом значительно сокращается необходимость в электропроводке и связующих звеньях. Настройка параметров релейной защиты, телемеханики и т.д. проводится с помощью программного обеспечения. Эти вакуумные выключатели обладают особенными преимуществами, если они используются в системах с большой частотой выполнения маневровых операций и/ или выполняющих определенное число размыканий при коротком замыкании. Вакуумные выключатели типа eVM1/P отличаются очень высокой рабочей надежностью, полезной долговечностью и полным отсутствием обслуживания. Проверка состояния выключателя и сохранности катушек размыкания- замыкания.

Габаритные размеры
