Электростанции с МГД-генераторами

Электростанции с магнитогидродинамическими генераторами (МГД-генераторами). МГД - генераторы планируется сооружать в качестве надстройки к станции типа КЭС. Они используют тепловые потенциалы в 2500—3000 К, недоступные для обычных котлов.

Принципиальная схема ТЭС с МГД - установкой показана на рисунке. Газообразные продукты сгорания топлива, в которые вводится легкоионизируемая присадка (например, К2СО3), направляются в МГД - канал, пронизанный магнитным полем большой напряженности. Кинетическая энергия ионизированных газов в канале преобразуется в электрическую энергию постоянного тока, который, в свою очередь, преобразуется в трехфазный переменный ток и направляется в энергосистему потребителям.

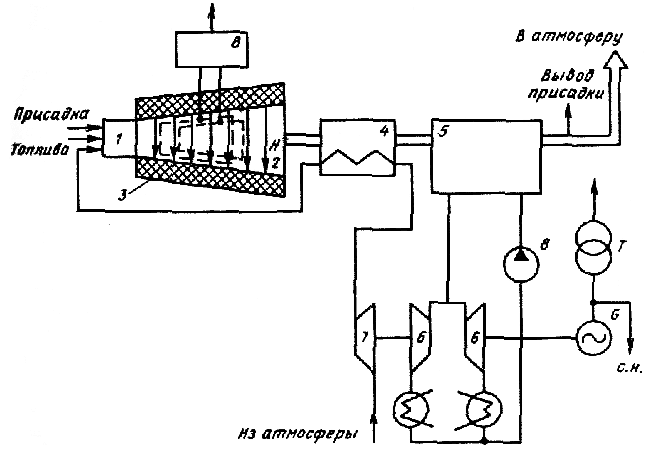

Принципиальная схема КЭС с МГД-генератором:

1 - камера сгорания; 2 – МГД - канал; 3 - магнитная система; 4 - воздухоподогреватель,

5 - парогенератор (котел); 6 - паровые турбины; 7 - компрессор;

8 — конденсатный (питательный) насос.

Выхлоп МГД - канала при температуре около 2000 К направляется в котел и используется по обычной схеме на парообразование с применением энергии пара в паровой турбине ТЭС.
