Эксплуатация заземляющих устройств

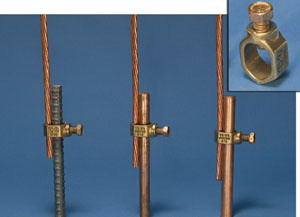

Внешние осмотры видимой части заземляющих устройств должны проводиться не реже 1 раза в 6 месяцев. При осмотре оценивается состояние открыто проложенных заземляющих проводников, болтовых контактных соединений между заземляющими проводниками и оборудованием подстанции.

Осмотры с выборочным вскрытием грунта проводятся в местах где заземляющие устройства, наиболее подверженны коррозии, а также у мест заземления нейтралей трансформаторов, присоединений разрядников и ОПН. Такие осмотры проводятся не реже 1 раза в 12 лет. Элемент заземляющих устройств бракуется, если коррозией поражено более 50% его сечения. Результаты осмотров заземляющих устройств с выборочным вскрытием грунта оформляются соответствующими актами.

Для определения технического состояния заземляющих устройств проводятся следующие профилактические измерения:

сопротивлений болтовых соединений; сопротивление исправного болтового соединения должно быть не более 0,05 Ом;

напряжения прикосновения в электроустановках, заземляющие устройства которых выполнено по нормам напряжения прикосновения; наибольшие напряжения прикосновения Uпр при длительности их воздействия t не должны превышать норм, приведенных в таблице 7; промежуточные значения определяются линейной интерполяцией; удельного сопротивления грунта в районе заземляющих устройств; сопротивления заземляющих устройств.

Таблица 7

Сопротивления заземляющих устройств в электроустановках различного напряжения не должны превышать значений, приведенных в табл. 8.

Таблица 8
