Знание настоящей инструкции обязательно для:
- начальника, мастера группы подстанций и ЦРО службы подстанций;
- оперативного, оперативно-производственного персонала службы подстанций;
- производственного персонала группы подстанций и ЦРО службы подстанций.
Вакуумные выключатели BB/TEL (далее - выключатели) предназначены для работы в комплектных распределительных устройствах (КРУ) и камерах стационарного одностороннего обслуживания (КСО) внутренней и наружной установки класса напряжения до 20 кВ трёхфазного переменного тока 50 Гц для систем с изолированной и заземлённой нейтралью.
В основе конструктивного решения выключателя лежит использование пофазных электромагнитных приводов с «магнитной защёлкой», механически связанных общим не несущим нагрузку, валом-синхронизатором. Параллельно соединённые катушки электромагнитных приводов фаз выключателя при выполнении команд подключаются к предварительно заряженным конденсаторам в блоках управления (далее БУ/TEL). Такая конструкция позволила достичь следующих отличительных особенностей по сравнению с традиционными вакуумными выключателями (ВВ) (см. табл. 2.1):
- высокий механический и коммутационный ресурс;
- малое энергопотребление по шинам оперативного напряжения (заряд и поддержание в параметрах конденсаторных ёмкостей «ВКЛ», «ОТКЛ»);
- малые габариты и вес;
- лёгкость и простота адаптации в любые типы КРУ, КСО;
- возможность использования в широком диапазоне питающего оперативного напряжения вторичных цепей;
- необслуживаемость на протяжении всего срока эксплуатации;
- низкая трудоёмкость производства и, как следствие, умеренная цена.
Для управления выключателями отделение устройств управления промышленной группы «Таврида Электрик» выпускает блоки управления серий BU/TEL, БУ/ТЕL.
Структура условного обозначения выключателей:
BB/TEL-X-X/X-XX-XВыключатель вакуумный
Наименование серии
Номинальное напряжение, кВ
Номинальный ток отключения, кА
Номинальный ток, А
Климатическое исполнение и категория размещения
Конструктивное исполнение по каталогу
Пример записи обозначения выключателя напряжением 10 кВ с номинальным током отключения 12,5 кА, номинальным током 630 А, климатического исполнения У2, конструктивного исполнения по каталогу:
Выключатель вакуумныйBB/TEL-10-12,5/630-У2-45 ИТЕА674152.003ТУ.
Таблица 2.1 – Основные технические характеристики выключателей BB/TEL
| № п/п | Показатель | Значение |
| 1 | Номинальное напряжение, кВ | 10 |
| 2 | Наибольшее рабочее напряжение, кВ | 12 |
| 3 | Номинальный ток (Iном.), А | 630, 1000, 1600 |
| 4 | Номинальный ток отключения (Iо ном.), кА | 12,5; 20 |
| 5 | Сквозной ток короткого замыкания:
| 32; 52; 81 12,5; 20 |
| 6 | Нормированное процентное содержание апериодической составляющей, % | 40; 40; 40 |
| 7 | Среднеквадратическое значение тока за время его протекания (ток термической стойкости), кА | 12,5; 20 |
| 8 | Время протекания тока термической стойкости, с | 3 |
| 9 | Собственное время отключения выключателя, с, не более | 0,015 |
| 10 | Полное время отключения, в зависимости от типа БУ/TEL, с, не более | 0,09 |
| 11 | Собственное время включения, с, не более | 0,07 |
| 12 | Полное время включения, в зависимости от типа БУ/TEL, с, не более | 0,1 |
| 13 | Неодновременность замыкания и размыкания контактов, с, не более | 0,004 |
| 14 | Номинальное напряжение питания катушек электромагнитов (постоянное), В | 220 |
| 15 | Номинальные параметры оперативного напряжения питания - переменное, В
| 100, 220 24, 48, 110, 220 85 - 110 |
| 16 | Ресурс по коммутационной стойкости:
| 50000 100 |
| 17 | Механический ресурс, циклов «ВО» | 50000 |
| 18 | Электрическое сопротивление главной цепи полюса, мкОм, не более, при номинальном токе:
| 60 40 30 |
| 19 | Масса, кг: BB/TEL-10 конструктивные исполнения 41; 42; 44; 45; 46; 48; 51;52 BB/TEL-10 конструктивные исполнения 43; 47 BB/TEL-10 конструктивные исполнения 59; 70 BB/TEL-10 конструктивные исполнения 60; 71
| 35 38 65 68 |
| 20 | Срок службы до списания, лет | 25 |
КРИТЕРИИ И ПРЕДЕЛЫ БЕЗОПАСНОГО СОСТОЯНИЯ
Климатическое исполнение и категория размещения У2 по ГОСТ1550, условия эксплуатации при этом:
- наибольшая высота над уровнем моря до 3000 м;
- верхнее рабочее значение температуры окружающего воздуха в КРУ (КСО) принимают равным плюс 55°С, эффективное значение температуры окружающего воздуха КРУ и КСО – плюс 40°С;
- нижнее рабочее значение температуры окружающего воздуха – минус 40°С;
- верхнее значение относительной влажности воздуха 100% при плюс 25°С;
- окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью в концентрациях, снижающих параметры электропрочности изоляции выключателя.
Рабочее положение в пространстве - любое. Для исполнений 59, 60, 70, 71 – основанием вниз либо вверх. Выключатели предназначены для работы в операциях «О» и «В» и в циклах О – 0,3 с – ВО – 15 с – ВО; О – 0,3 с – ВО – 180 с – ВО.
Параметры вспомогательных контактов выключателя приведены в таблице 3.1.
По стойкости к воздействию внешних механических факторов выключатель соответствует группе М 7 по ГОСТ 17516.1-90, при этом выключатель работоспособен при воздействии синусоидальной вибрации в диапазоне частот (0,5*100) Гц с максимальной амплитудой ускорения 10 м/с2 (1 q) и многократных ударов с ускорением 30 м/с2 (3 q).
Таблица 3.1 – Параметры вспомогательных контактов выключателя
| № п/п | Параметр | Номинальное значение |
| 1 | 2 | 3 |
| 1 | Максимальное рабочее напряжение, В (перем. и пост.) | 400 |
| 2 | Максимальная коммутируемая мощность в цепях постоянного тока при t=1 ms, Вт | 40 |
| 3 | Максимальная коммутируемая мощность в цепях переменного тока при cos j= 0,8, ВА | 40 |
| 4 | Максимальный сквозной ток, А | 4 |
| 5 | Испытательное напряжение, В (пост.) | 1000 |
| 6 | Сопротивление контактов, мкОм, не более | 80 |
| 7 | Коммутационный ресурс при максимальном токе отключения, циклов В-О | 106 |
| 8 | Механический ресурс, циклов В-О | 106 |

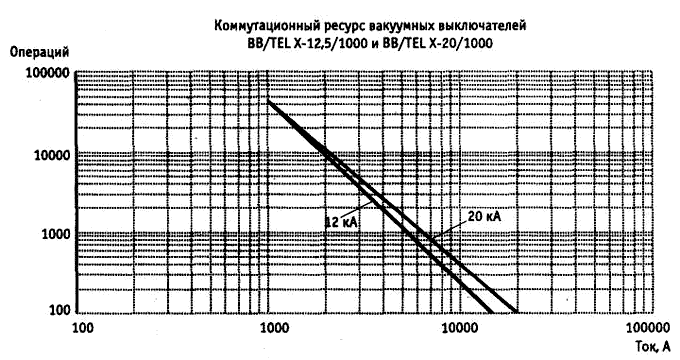

Рисунок 3.1
Выключатели отвечают требованиям ГОСТ687, МЭК-56 и технических условий ТУ У 25123867.002-2000 (а также ИТЕА 674152.002 ТУ; ТУ У 13795314.001-95).
Зависимость коммутационного ресурса выключателей от величины отключаемого тока представлена на рис. 3.1.
Выключатели отвечают требованиям ГОСТ 687, МЭК-56 и технических условий ТУ У 25123867.002-2000 (а также ИТЕА 674152.002 ТУ; ТУ У 13795314.001-95).
Зависимость коммутационного ресурса выключателей от величины отключаемого тока представлена на рис. 3.1.
