Страница 4 из 5УСТАНОВКА И ЭКСПЛУАТАЦИЯ ВЫКЛЮЧАТЕЛЯОбщие требования к установке

Персонал, обслуживающий выключатели, должен быть ознакомлен с настоящей инструкцией по эксплуатации.

При проверке работоспособности выключателя соединить цепи управления с блоком управления по схеме, приведённой в паспорте блока, и проверить работоспособность при включении и отключении путём замыкания «сухих» контактов в цепях «В» и «О».

Блокировка не должна оказывать постоянного момента внешней силы на вал выключателя. Эквивалентная масса, которая может быть нагружена на толкатель блокировки выключателя, не должна превышать 0,2 кг.

Для выключателей конструктивных исполнений с выходом вала с торцов эквивалентный момент инерции, который может быть приложен с каждой стороны вала, не должен превышать 3,5*10-4 кг*м2 .

Момент затяжки гаек крепления шин к верхнему токосъёму выключателя должен быть 30 Н*м. Выключатель включается только от штатного блока управления или от блока автономного включения.

Изгибающее усилие, создаваемое ошиновкой, не должно приводить к отклонению от естественного положения полюса выключателя более чем на 1 мм. При этом должно быть проведено измерение расстояния до произвольных баз в двух взаимно перпендикулярных направлениях.

При ошиновке выключателей использовать медные или алюминиевые шины с сечением, определённым по ПУЭ для номинального тока присоединения. Если шины не покрыты коррозионно-стойким покрытием, производить предварительную зачистку поверхностей и смазку шин.

После установки выключателя в камеру, ячейку КСО, КРУ необходимо произвести следующий объём проверок:

• протирку сухой чистой ветошью опорной изоляции;
• измерение переходного сопротивления контактов главной цепи;
• испытание изоляции одноминутным напряжением промышленной частоты;
• проверку работоспособности.

При хранении выключателя на складе более 2-х лет данную проверку необходимо проводить перед монтажом.

Измерение переходного сопротивления проводится на всех полюсах выключателя поверенным прибором, обеспечивающим погрешность не более 5% в диапазоне 1-100 мкОм и тест током не менее 10 А. Измеренные значения не должны превышать указанных в технических характеристиках РЭ. Если измеренное Rпер. выше нормативного, необходимо выполнить контрольный замер поверенным прибором того же класса, что и на заводе-изготовителе (тест ток = 100 А, погрешность не более 1%).

Испытанию одноминутным напряжением промышленной частоты при плавном подъёме подвергается изоляция фаза-земля и изоляция между разомкнутыми контактами полюсов выключателя. Рекомендуется проводить испытания изоляции пофазно. Испытательное напряжение изоляции фаза-земля и изоляции между разомкнутыми контактами полюсов составляет 32 кВ для сетей напряжением 6 кВ, и 42 кВ для сетей напряжением 10 кВ.

При испытании изоляции между контактами полюса выключателя допускается самоустраняющиеся пробои внутренней изоляции. При возникновении такого пробоя рекомендуется плавно снизить напряжение до уровня, на котором пробои прекращаются, выдержать 10 – 15 секунд на данном уровне напряжения, а затем продолжить подъём, однако количество циклов спуск-подъём до достижения нормированных испытательных величин не должно превышать десяти.

Описанные самоустраняющиеся пробои могут генерировать в испытательной схеме высокочастотные переходные процессы, характеризующиеся высоким уровнем генерируемых перенапряжений. О возникновении перенапряжений подобного рода свидетельствуют пробои воздушного промежутка между выводами выключателя или самоустраняющиеся перекрытия опорной изоляции выключателя по воздуху. Причиной данного явления, как правило, являются резонансные процессы в соединительных кабелях между испытательной установкой и испытываемым выключателем (например, из-за собственной индуктивности слишком длинного кабеля). При возникновении данного явления необходимо произвести согласование параметров источника испытательного напряжения и объекта испытаний (выключателя) путём включения в испытательную цепь последовательного резистора сопротивлением 1-10 кОм, а если эта мера не даёт результата, то необходимо дополнительно подключить конденсатор ёмкостью 1000 пФ параллельно испытываемому выключателю.

При работе и проверке функционирования основание выключателя должно быть надёжно заземлено.

При коммутации вакуумным выключателем малых индуктивных токов (отключение ненагруженных трансформаторов, заторможенных или запускаемых двигателей, компенсационных катушек) могут возникать перенапряжения, опасные для изоляции электрооборудования, поэтому, при использовании вакуумных выключателей серии TEL потребителям необходимо руководствоваться инструкцией по применению BB/TEL для коммутации индуктивных нагрузок ИТЕА674152.003И1.

В процессе эксплуатации выключателей параметры, определяющие режим и условия работы, не должны превосходить допустимые значения, указанные в разделе «Технические характеристики» данного РЭ.

В процессе эксплуатации необходимо вести учет количества коммутаций выключателя. Учет ведется согласно табл. приложения 1 в ремонтной ведомости присоединения на котором установлен выключатель BB/TEL.

При определении коммутационного ресурса выключателя необходимо руководствоваться графиком на рис. 3.1.

Осмотр

Осмотр выключателелей BB/TEL выполняется согласно карты-графика работы оперативного персонала группы ПС, но не реже одного раза в месяц.

Во время осмотра выключателей BB/TEL особое внимание необходимо обращать на отсутствие повреждений изоляторов, степень их загрязнения, а также на отсутствие нагрева контактных соединений выключателей.

Все сведения о неисправностях, обнаруженных во время работы выключателя необходимо записывать в журнал дефектов и сообщать начальнику, а сведения об отключении коротких замыканий – в «Журнал автоматических отключений».

После отключения короткого замыкания выключатель должен быть осмотрен. Особое внимание обращается на отсутствие трещин и других повреждений изоляторов, надежность контактных соединений.

Капитальный ремонт

Капитальный ремонт вакуумных выключателей BB/TEL не предусмотрен. При окончании срока службы, исчерпании коммутационного или механического ресурса выключатель подлежит утилизации.

Текущий ремонт

Текущий ремонт выключателей BB/TEL проводится с периодичностью 1 раз в год.

Текущий ремонт выключателей BB/TEL необходимо выполнять в следующей последовательности:

- внешний осмотр выключателя с целью выявления дефектов;

- протирка ветошью опорной изоляции, смоченной этиловым спиртом;

- подтяжка болтовых соединений крепления токоведущих шин к выводам выключателя;

- проверка работоспособности блокировочных устройств;

- проверка работоспособности блока управления выключателя.

Выполнение текущего ремонта выключателя оформляется в ремонтной карточке в виде текста следующего содержания (пример): «Произведен текущий ремонт выключателя согласно технологической карты № Выполнены пункты № Измерены следующие характеристики выключателя: Выключатель годен к эксплуатации, Ф.И.О., подпись руководителя ремонта, Ф.И.О. состава бригады».

При проведении текущего ремонта полностью заполняется таблица приложения 2 «Характеристики выключателя BB/TEL».

Профилактический контроль

Периодичность и объем профилактического контроля

Периодичность и объем измерений и испытаний вакуумных выключателей BB/TEL - 6 (10) должны соответствовать:

- при первоначальном включении – п.п 6.5.2 – 6.5.8;

- во время текущего ремонта в сроки, предусмотренные местными инструкциями – п.п. 6.5.2; 6.5.4 (измерение сопротивления токопроводящего контура); 6.5.5 – 6.5.10.

Измерение сопротивления изоляции

Сопротивление изоляции полюса выключателя должно быть не ниже 3000 МОм. Измерение производится мегомметром на напряжение 2,5 кВ.

Сопротивление изоляции вторичных цепей и обмоток электромагнитов управления должно быть не менее 10 МОм. Измерение производится мегомметром на напряжение 1,0-2,5 кВ.

Испытание изоляции повышенным напряжением

Изоляция каждого полюса выключателя относительно земли и двух других полюсов испытывается напряжением промышленной частоты в течение 1 мин. Значение испытательного напряжения для выключателей на номинальное напряжение 6 кВ составляет 28,8 кВ; 10 кВ – 37,6 кВ.

Изоляция межконтактных разрывов испытывается напряжением промышленной частоты в течение 1 мин. Испытательное напряжение составляет 42 кВ.

Изоляция вторичных цепей и обмоток электромагнитов управления испытывается напряжением промышленной частоты в течение 1 мин. Испытательное напряжение составляет 1 кВ.

Периодичность испытания изоляции повышенным напряжением – 1 раз в 5 лет.

Измерение сопротивления постоянному току

Значение сопротивления токопровода контура каждого полюса не должно превышать заводских норм: BB/TEL-10-12,5/630 – 100 мкОм; BB/TEL-10/6-6,3/630 – 100 мкОм; BB/TEL-10/6-8/800 – 60 мкОм.

Сопротивления электромагнитов управления должны соответствовать паспортным данным с соответствующей точностью измерения. При отсутствии заводских данных полученные значения измерений для однотипных выключателей необходимо сравнить между собой.

Измерение переходного сопротивления главных контактов выключателя необходимо производить непосредственно на контактных выводах его. В случае недоступности к ним необходимо выполнить демонтаж ошиновки. При эксплуатации вакуумного выключателя сопротивление главных контактов, как правило, повышается в результате воздействия электрической дуги на поверхность контактов. Измерение необходимо производить поверенным прибором, тем же или того же класса, которым производились измерения при вводе данного выключателя в эксплуатацию. В случае получения результатов более чем в 2 раза превышающих нормативное значение необходимо выполнить контрольный замер прибором того же класса, как и на заводе-изготовителе (тест ток пост. 100 А, погрешность до 1%).

Заключение изготовителя о возможности дальнейшей эксплуатации изделия предоставляется после получения протоколов измерений от заказчика.

Если измеренное значение не превышает нормированную или измеренную при вводе в эксплуатацию (если она была выше) величину более чем в два раза, то допускается дальнейшая эксплуатация вакуумного выключателя, при условии, что реальная величина тока в данной ячейке, не превышает допустимую величину, определяемую по приведённым на рис. 6.1 кривым.

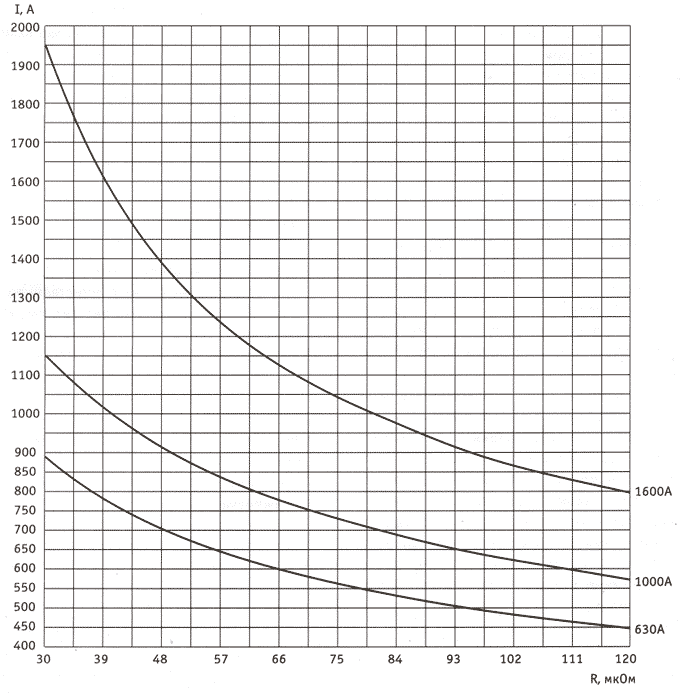

Рисунок 6.1 – Диаграмма максимально допустимых токов нагрузки BB/TEL в зависимости от переходного сопротивления главной цепи

Измерение механических характеристик

Работа блок-контактов проверяется путем замыкания главных контактов с полным ходом подвижной части выключателя.

Механизм свободного расцепления проверяется во время включения выключателя в двух положениях главных контактов:

- в момент замыкания главных контактов;

- во включенном положении.

Проверка напряжения срабатывания привода

Наименьшие значения напряжений включения и отключения на выводах электромагнитов управления должны соответствовать следующим значениям:

- наименьшее напряжение включения, не более: BB/TEL-10-12,5/630 – 187 В (85%); BB/TEL-10/6-6,3/630 – 187 В (85%); BB/TEL-10/6-8/800 – 187 В (85%);

- наименьшее напряжение отключения, не более: BB/TEL-10-12,5/630 – 187 В (85%); BB/TEL-10/6-6,3/630 – 187 В (85%); BB/TEL-10/6-8/800 – 187 В (85%).

Измерение времени включения и отключения

Собственное время включения должно соответствовать следующим значениям:

- BB/TEL-10-12,5/630 – не более 0,1 с; BB/TEL-10/6-6,3/630 – не более 0,07 с; BB/TEL-10/6-8/800 – не более 0,07 с.

Собственное время отключения должно соответствовать следующим значениям:

- BB/TEL-10-12,5/630 – не более 0,018 с; BB/TEL-10/6-6,3/630 – не более 0,01 с; BB/TEL-10/6-8/800 – не более 0,01 с.

Испытание выключателя многоразовым включением-отключением

Испытание производится в таких операциях и циклах:

- включение;

- отключение;

- включение-отключение;

- отключение – включение - отключение.

Операции «включение», «отключение» и «включение-отключение» без выдержки времени производятся на всех выключателях. Операция «отключение-включение-отключение» производится на выключателях, которые работают в режиме АПВ.

Операциями «включение» и «отключение» испытывают три-пять раз, сложными циклами – два-три раза.

Операции выключателем производятся при номинальной нагрузке на электромагнитах управления.

Допустимый износ контактов

При проведении текущих ремонтов необходимо контролировать допустимый износ контактов, который определяется на подвижном контакте камеры по ширине окрашенной полосы (при ее наличии).

Проверка минимального напряжения срабатывания

выключателя выполняется при проведении текущих ремонтов.

Электромагниты управления вакуумных выключателей должны срабатывать:

- электромагниты включения при напряжении не менее 0,85 Uном;

- электромагниты отключения при напряжении не менее 0,7 Uном.

Тепловизионный контроль

Во время контроля оценивается нагрев контактов и контактных соединений токопроводящего контура выключателей. Тепловизионный контроль проводится согласно ГКД 34.20.302-2002.

Перед испытаниями электропрочности изоляции, необходимо очистить поверхность опорной изоляции при помощи чистой ветоши, смоченной этиловым спиртом. Расход спирта на один выключатель – 30 мл.

Электрическая прочность вакуумных камер в процессе выработки коммутационного ресурса может несколько уменьшаться, поэтому рекомендуется проверку электропрочности производить при напряжении, равном 80% испытательного напряжения, нормируемого для данного класса электроустановки.

Если высоковольтный полюс выключателя (любой), не выдерживает воздействия испытательного напряжения менее 80% нормированного и величина каждого последующего пробоя имеет тенденцию к снижению, дальнейшая его эксплуатация запрещена.

В случае выхода из строя выключателя, в период гарантийного срока и после завершения его, эксплуатирующая организация в обязательном порядке оповещает завод-изготовитель.

Вскрытие пломб, осмотр, ремонт производится только персоналом, аккредитованным на данный вид работ. Нарушение этого правила, в период гарантийного срока, ведёт к аннулированию гарантийных обязательств, после истечения гарантийного срока – к возможному удорожанию ремонта.

МЕРЫ БЕЗОПАСНОСТИ

При испытании изоляции промежутка между контактами полюса выключателя (контакты камеры разомкнуты) вне КРУ напряжением промышленной частоты 32 кВ и выше для защиты персонала от возможного воздействия рентгеновского излучения, в случае пробоя изоляции по поверхности или внутри ВДК, установить защитный экран, выполненный из стального листа толщиной не менее 2 мм или из стекла марки ТФ-5 по ГОСТ 9541-75 толщиной не менее 12,5 мм. Экран должен быть установлен между обслуживающим персоналом и выключателем, на расстоянии 0,5 м от выключателя.

В нормальных эксплуатационных условиях защита обслуживающего персонала от рентгеновского излучения не требуется.

Во время выполнения работ по техническому обслуживанию запрещается работа людей на участке схемы, отключённой только вакуумным выключателем. Обязательно дополнительное отключение участка схемы разъединителем с видимым разрывом электрической цепи.

При проведении работ на выключателе руководствоваться требованиями действующих «Правил безопасной эксплуатации электроустановок», «Правил технической эксплуатации электрических станций и сетей», «Правил устройства электроустановок».
