EK6 заземлитель ABB
| Номинальное напряжение | (кВ) | 10 | 15 | 20 | 35 | 35 |
| Наибольшее рабочее напряжение | (кВ) | 12 | 17,5 | 24 | 36 | 40,5 |
| Пик тока включения | (кА) | 120 | 100 | 63 | 80 | 80 |

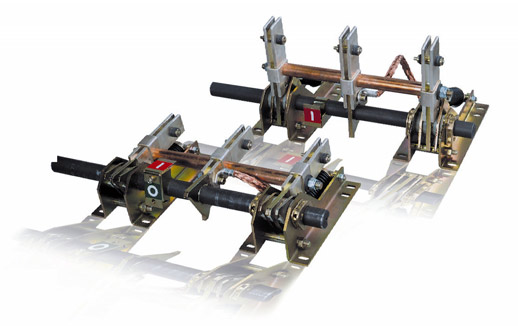

EK6 заземлитель на номинальные напряжения 10-35 кВ, производства ООО АББ, служит для безопасного заземления электрического оборудования при проведении ремонта и технического обслуживания.
Безопасность
Скорость механизма мгновенного включения не зависит от оператора.
Способность включаться на ток короткого замыкания.
Гибкость в установке
Подвижные части заземлителя поставляются в собранном виде, а ответные неподвижные части готовыми к установке.
Межполюсное расстояние может меняться для установки заземлителя в КРУ или отдельно.
Может применяться привод с ручным управлением или привод с двигателем.
Компактность
Компактная конструкция, занимающая минимальное пространство

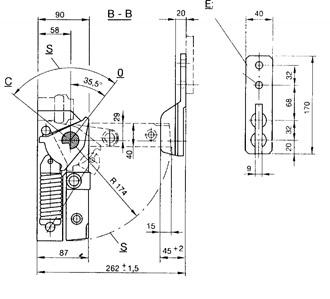

Разрез заземлителя 12 кВ, 80 кА

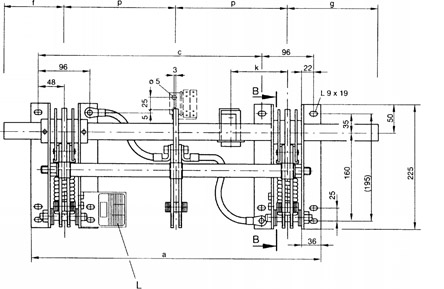

Заземлитель 10-15-20 кВ
E Неподвижный заземляющий контакт
L Паспортная табличка заземлителя
S Угол включения
C Включенное положение
O Отключенное положение
| Заземлитель EK6 | Наи большее рабочее напряже ние | Испытательное напряжение грозового импульса | Ток тер мич- еской стой- кости | Время короткого замыкания | Пик тока включения | Размеры | Высота | Глубина | Масса | ||||
| Ширина | |||||||||||||
| Тип | U | U, | 1, | th | I max | Р | a | c | g | f | |||
| кВ | кВ | кА | с | кА | мм | мм | мм | мм | мм | мм | мм | кг | |
| EK6-R-1208-Z-150 | 12 | 75 | 31,5 | 3 | 80 | 150 | 424 | 300 | 247 | 48 | 225 | 255 | 11 |
| EK6-R-1208-P-150 | 12 | 75 | 31,5 | 3 | 80 | 150 | 424 | 300 | 195 | 100 | 225 | 255 | 11 |
| EK6-1208-210 | 12 | 75 | 31,5 | 3 | 80 | 210 | 544 | 420 | 247 | 58 | 225 | 255 | 12 |
| EK6-1208-275 | 12 | 75 | 31,5 | 3 | 80 | 275 | 674 | 550 | 195 | 100 | 225 | 250 | 13 |
| EK6-1208-150 | 12 | 75 | 31,5 | 3 | 80 | 150 | 424 | 300 | 160 | 75 | 225 | 262 | 13 |
| EK6-1208-210 | 12 | 75 | 31,5 | 3 | 80 | 210 | 544 | 420 | 175 | 50 | 225 | 262 | 14 |
| EK6-1208-275 | 12 | 75 | 31,5 | 3 | 80 | 275 | 674 | 550 | 210 | 50 | 225 | 262 | 16 |
| EK6-1212-210 | 12 | 75 | 40 | 3 | 120 | 210 | 544 | 420 | 175 | 60 | 225 | 262 | 31 |
| EK6-1212-275 | 12 | 75 | 50 | 1 | 120 | 275 | 674 | 550 | 210 | 50 | 225 | 262 | 31 |
| EK6-1706-150 | 17,5 | 95 | 31,5 | 3 | 80 | 150 | 424 | 300 | 160 | 75 | 225 | 262 | 13 |
| EK6-1706-210 | 17,5 | 95 | 31,5 | 3 | 80 | 210 | 544 | 420 | 217 | 58 | 225 | 321 | 14 |
| EK6-1706-210 | 17,5 | 95 | 31,5 | 3 | 80 | 210 | 544 | 420 | 175 | 60 | 225 | 262 | 14 |
| EK6-1706-275 | 17,5 | 95 | 31,5 | 3 | 80 | 275 | 674 | 550 | 210 | 50 | 225 | 262 | 16 |
| EK6-1710-210 | 17,5 | 95 | 40 | 3 | 100 | 210 | 544 | 420 | 145 | 60 | 253 | 265 | 31 |
| EK6-1710-275 | 17,5 | 95 | 40 | 3 | 100 | 275 | 674 | 550 | 180 | 50 | 253 | 265 | 31 |
| EK6-1710-275 | 17,5 | 95 | 40 | 3 | 100 | 275 | 674 | 550 | 250 | 50 | 253 | 265 | 31 |
| EK6-2406-210 | 24 | 125 | 25 | 3 | 63 | 210 | 544 | 420 | 47 | 258 | 225 | 321 | 12 |
| EK6-R-2406-Z-210 | 24 | 125 | 25 | 3 | 63 | 210 | 544 | 420 | 258 | 47 | 225 | 321 | 12 |
| EK6-R-2406-P-210 | 24 | 125 | 25 | 3 | 63 | 210 | 544 | 420 | 190 | 115 | 225 | 321 | 12 |
| EK6-2406-275 | 24 | 125 | 25 | 3 | 63 | 275 | 674 | 550 | 120 | 55 | 225 | 321 | 14 |
| EK6-2406-210 | 24 | 125 | 25 | 3 | 63 | 210 | 544 | 420 | 175 | 50 | 225 | 321 | 14 |
| EK6-2406-275 | 24 | 125 | 25 | 3 | 63 | 275 | 674 | 550 | 210 | 50 | 225 | 321 | 16 |
| EK6-2406-210 | 24 | 125 | 25 | 3 | 63 | 210 | 544 | 420 | 175 | 50 | 225 | 321 | 14 |
| EK6-2406-275 | 24 | 125 | 25 | 3 | 63 | 275 | 674 | 550 | 210 | 50 | 225 | 321 | 16 |
| EK6-3608-280 | 36 | 170 | 31,5 | 3 | 80 | 280 | 684 | (560) | 77 | 315 | 410 | 481 | 50 |
| EK6-4008-280 | 40,5 | 200 | 31,5 | 3 | 80 | 280 | 684 | (560) | 77 | 315 | 410 | 481 | 55 |
