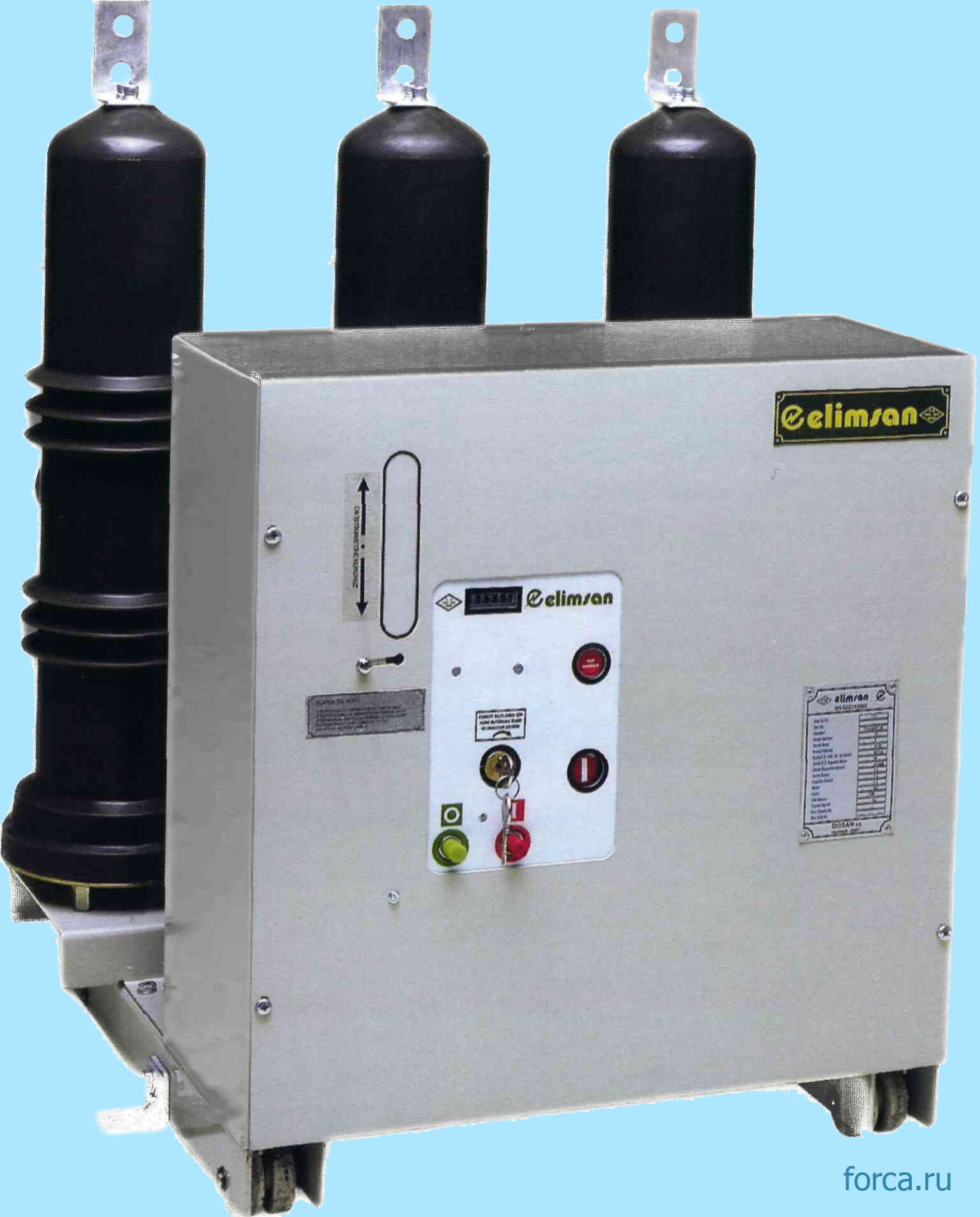

EGB - Elimsan элегазовый выключатель
Производитель: Elimsan
Номинальное напряжение, кВ: 6, 10, 14, 20, 35
Наибольшее рабочее напряжение, кВ: 7.2, 12, 17.5, 24, 36
Номинальный ток, А: 630, 1250 (1600, 2500 на 30 кВ)
EGB - Elimsan SF6 выключатель оборудован раздельными полюсами с собственным заполнением. Во всех типах выключателей, давление элегаза 2 бара (абсолютное 3 бара). Даже если давление падает, не будет никаких изменений в отключающих свойствах выключателя из-за превосходных характеристик SF6 и безопасности полюсов выключателя Elimsan. При отключении, в выключателе сохраняется относительно низкое давление (до 5-6 бар) внутри дугогасительной камеры и нет опасности взрыва и утечки элегаза. Если необходим демонтаж полюсов выключателя для технического обслуживания, то эта операция требует особой осторожности и квалификации. Этот вид обслуживания должен осуществляться только специалистами завода-изготовителя. (В соответствии с ELIMSAN Дугогасительное оборудование и Инструкции по безопасности для работы на SF6 высоковольтных выключателей)

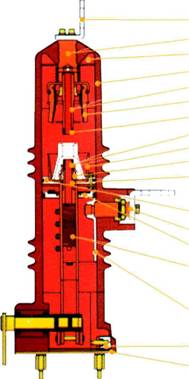

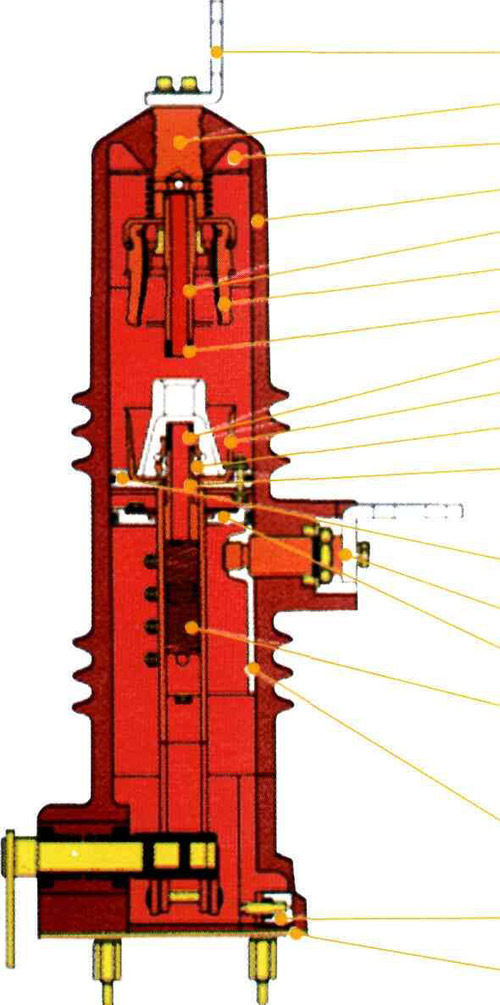

Полюс выключателя EGB в разрезе
 | Вводная шина Вводной зажим Эпоксидный корпус Неподвижный контакт Головная часть неподвижного контакта Дугогасительные контакты Отверстие газового дутья Головка подвижного контакта Подвижный контакт Розеточный контакт Подвижный поршень Выходная шина Неподвижный поршень Пружина "U"-образный передаточный рычаг Заправочный клапан Крышка |
Работа привода и поддержка его механизма
Приводной механизм элегазового выключателя EGB Elimsan рассчитан на выполнение 10,000 операций включения-отключения без изменений каких-либо компонентов. Механический ресурс выключателя минимум 10,000 операций. Однако необходимо периодическое техническое обслуживание в зависимости от условий окружающей среды. В идеальных условиях, достаточно смазки раз в год или после каждых 1000 операций. В пыльной и влажной среде, механизм должен быть смазан раз в 3 - 6 месяцев или через каждые 250 - 500 операций.
Тонкие машинные масла и смазки с молибденом должны использоваться для смазывания. Благодаря возможности операций приводного механизма в диапазоне температур от -5 ° C и + 40 ° C, он, как правило, не нуждается в подогреве.
Вспомогательный переключатель
Вспомогательный переключатель установленный на выключатель имеет 12 контактов. Один из них предназначен для схемы защиты от прыгания, четыре из них выделены для катушек включения и отключения. Остальные 7 контакты запасные. Три из них, как правило, открыты и четыре, как правило, закрыты. Когда это необходимо, количество контактов может быть увеличено.
Что отмечать при заказе
1 - Номинальное напряжение выключателя
2 - Номинальный ток выключателя
3 - Номинальный ток отключения
4 - Напряжение оперативного тока

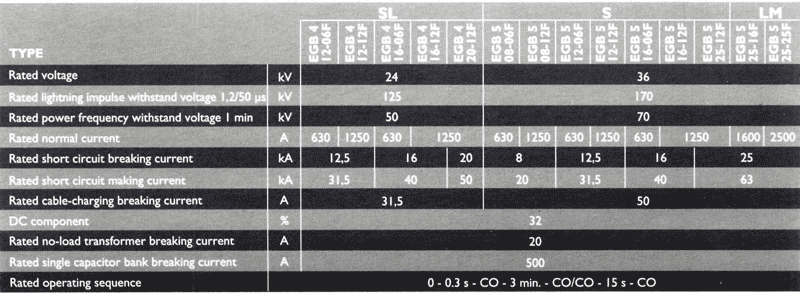

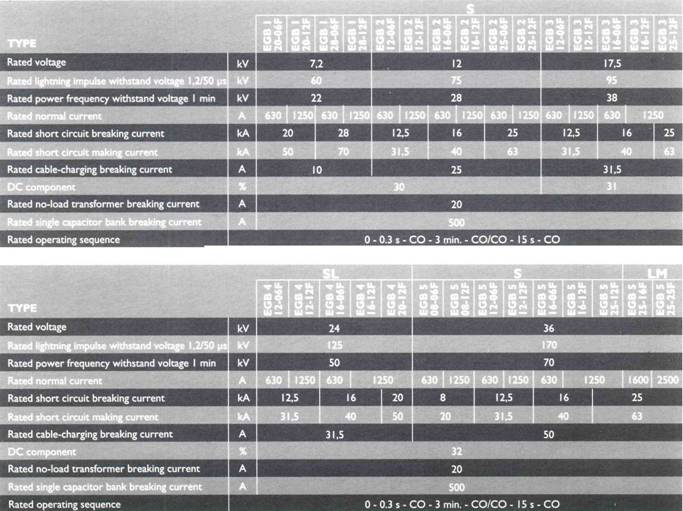

Диапазон типов выключателей EGB и технические характеристики
Техническое обслуживание
Как правило, по крайней мере раз в год или после каждых 500 операций, выключатель нуждается в техобслуживании. Во время технического обслуживания, подвижные части механизма должны быть тщательно смазаны. Изоляционные части должны быть вытерты чистой и сухой тканью. При обслуживании, выключатель должен быть отключен и заземлен со всех сторон. Напряжение оперативного тока должно быть снято. На засоленных территориях вблизи моря, изоляционные части выключателя должны быть тщательно очищены, по крайней мере раз в два месяца. Если этого не делать, то микроскопические частицы соли могут создать проводящие слои на изоляционных поверхностях, которые, в свою очередь, могут привести к перекрытию по поверхности. Техническое обслуживание выключателя должно выполняться после проверки разомкнутого положения контактов на месте.

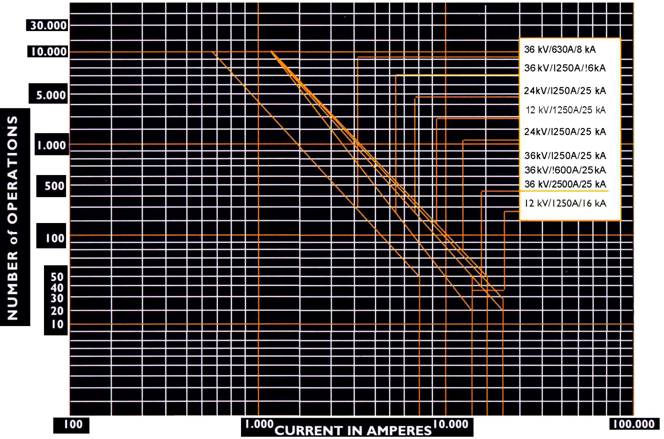

Параметры элегаза в выключателе в зависимости от количества и тока отключения
ELECTRICAL LIFE OF A SF6 GAS CIRCUIT BREAKER POLE

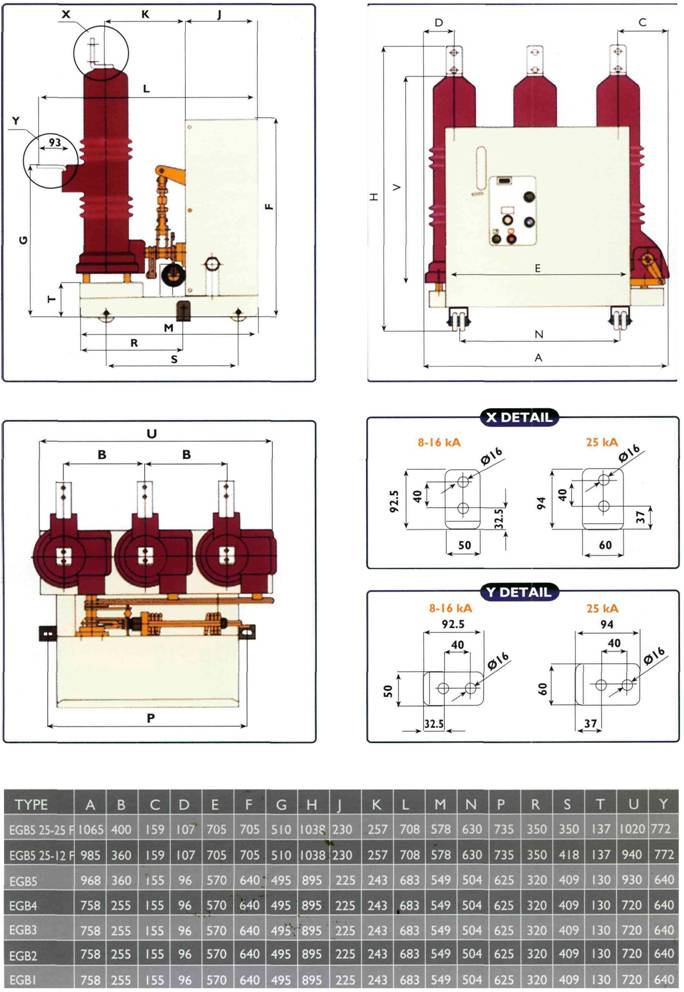

Габариты выключателя в мм

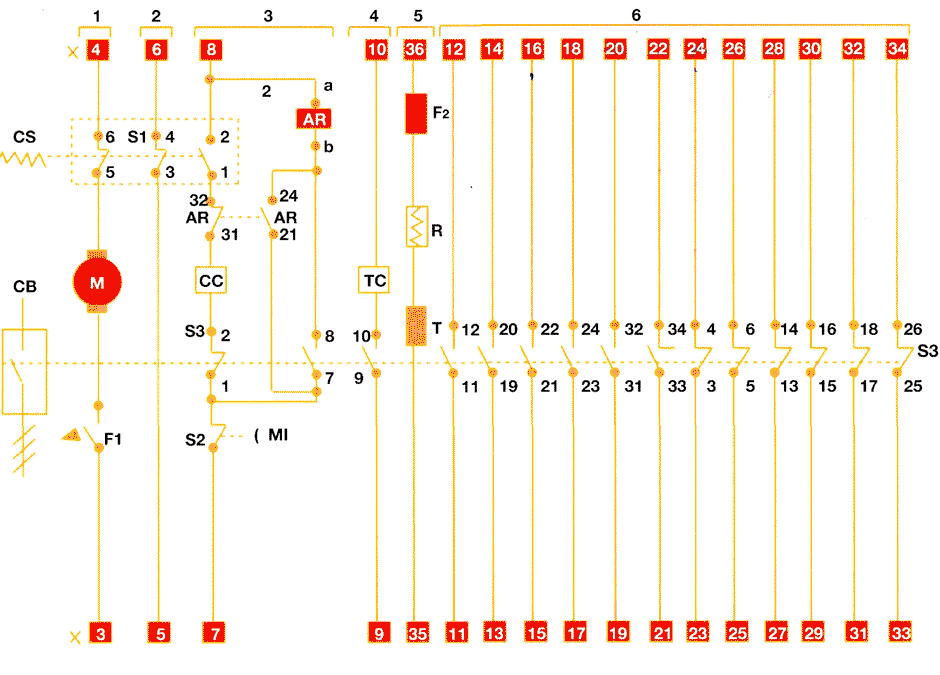

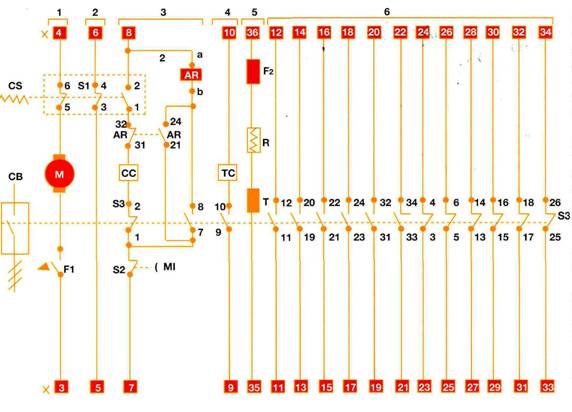

Электрическая схема выключателя
1 - схема двигателя взвода пружины
2 - сигнал взведенного положения пружины
3 - цепи отключения и защиты от прыгания
4 - цепи отключения
5 - цепи подогрева
6 - контакты КСА (50 +6 C)
Ml : механическая блокировка
TC: катушка отключения
CC: замыкающая катушка
CS: пружины включения
CB: выключатель
AR: реле защиты от прыгания
М: двигатель взвода пружины
S1: Концевой переключатель
S2: Концевой переключатель электрической блокировки
S3: контакты КСА (80 +8 градусов)
F1: автоматика отключения
X: панель разъемов
R: сопротивление нагревателя
T: термостат регулируемый
F2: Предохранитель
Почему элегаз?
Гексафторид серы (SF6, элегаз) - отличный газообразный диэлектрик для оборудования высокого напряжения. Он широко используется в высоковольтных выключателях и других распределительных устройствах работающих в энергетической отрасли. Совокупные электрические, физические, химические и термические свойства элегаза имеют множество преимуществ при использовании в силовых распределительных устройствах. Некоторые из выдающихся свойств SF6 делает его весьма подходящим для использования в электроэнергетическом оборудовании:
- Высокая диэлектрическая прочность
- Уникальные дугогасительные свойства
- Отличная термическая стабильность
- Хорошая теплопроводность
