Элегазовый выключатель EDT

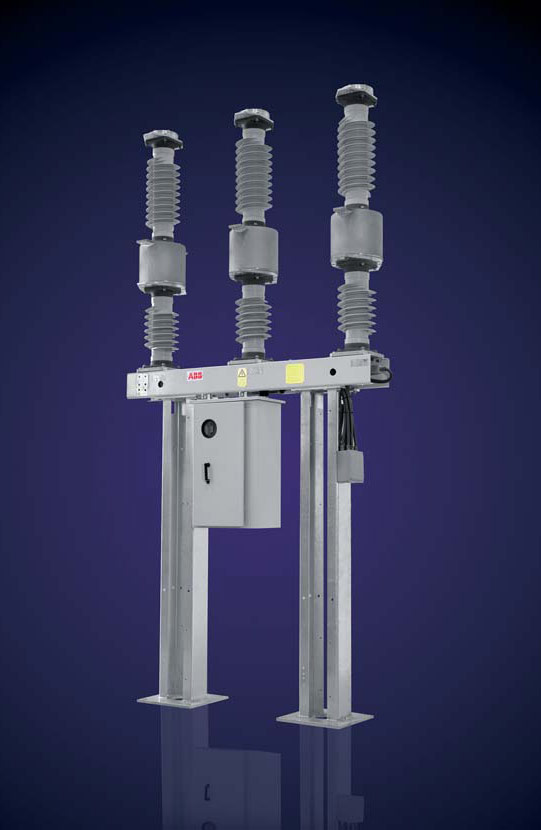

Элегазовый выключатель EDT SK с интегрированным трансформатором тока

Группа АВВ является мировым лидером в области технологий высоковольтных колонковых выключателей (LTB). Она обладает более чем столетним опытом разработки и производства продукции данного типа. АВВ предлагает колонковые выключатели, в диапазоне от 36 до 1100 кВ. Продукция АВВ производится на фабриках, на которых идет непрерывная работа по улучшению качества, долговечности и безопасности, а также по защите окружающей среды и увеличению социальной ответственности.

EDT SK

EDT SK представляет собой комбинированный аппарат, в состав которого входит колонковый элегазовый выключатель типа ED, имеющий центральные отсеки для каждого полюса, и интегрированный с ним трансформатор тока. Это оборудование относится к классу напряжений 36 - 72.5 кВ, и предназначено для отключения токов от 25 до 31.5 кА.
Выключатели поставляются для работы с одним или с тремя полюсами. Каждый комплект токовых трансформаторов имеет два коэффициента трансформации, и до трех вторичных обмоток.

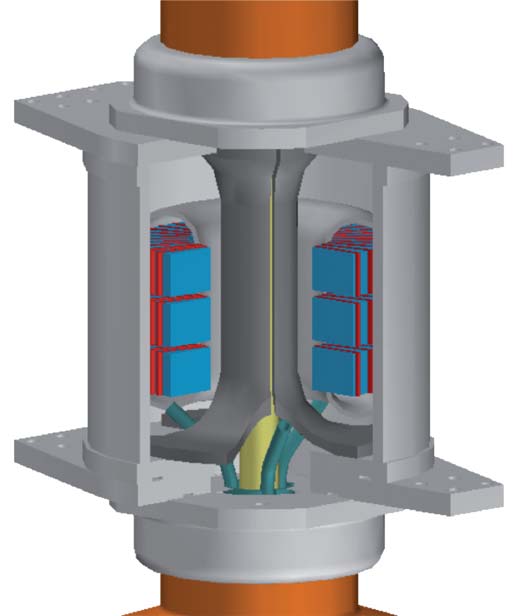

трансформаторы тока в выключателе

Основные характеристики и преимущества

Выключатель элегазовый EDT разработан на основе последних достижений в исследованиях электрической дуги, современных методов интеграции оборудования, функционирования прерывания и проведение измерений, и обеспечивает следующие возможности:
- Не дающее повторных пробоев прерывание емкостных токов, осуществляемое за счет присущей элегазу высокой диэлектрической прочностью, и благодаря оптимизированному движению контактов.
- Низкое перенапряжение при отключении индуктивных токов, обеспечиваемое оптимальным гашением дуги при нулевом токе.
- Высокая диэлектрическая прочность даже в том случае, когда элегаз находится давлении в 1 атмосферу, связанная с широким межконтактным зазором.
- Низкие энергетические затраты при функционировании - пониженная механическая нагрузка на выключатель и небольшая сила отдачи на основание.
- Высокая включающая способность даже при наличии параллельного соединения конденсаторных батарей.
- Высокая сейсмостойкость, обеспечиваемая оптимизации полюсов и всей конструкции устройства.
- Простота установки и ввода в эксплуатацию. Каждый выключатель проходит предварительные испытания, и поставляется на место установки в виде нескольких легко соединяемых модулей.
- Изменение первичных отношений в высоковольтных клеммах выполняется без потребности в дополнительных принадлежностях.
- Риски взрыва снижены благодаря наличию дисков рассечения элегаза и дополнительных композитных изоляторов.

Характеристики Типовые значения
номинальное напряжение от 36 до 72.5 кB
допустимый ток до 1600 A
ток отключения 25 - 31.5 кA
номинальная частота 50 и 60 Гц
первичный ток от 100/200 A до 800/1600 A
вторичный ток от 1 до 5 A
защита 10-30 ВА 5P20
измерение 10-30 ВА Cl 0.2s, 0.2, 0.5

Конструкция

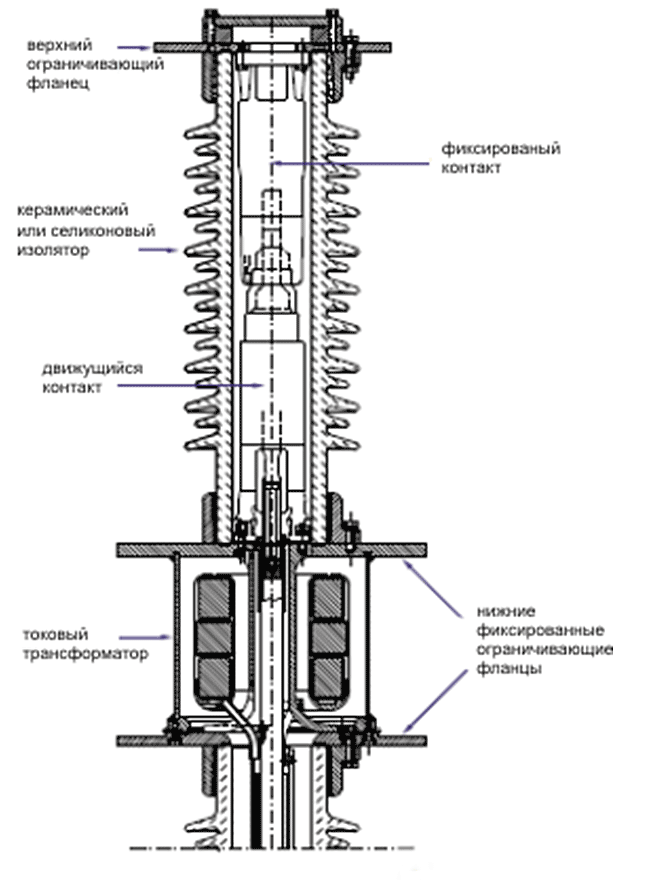

Конструкция выключателя EDT

Полюсы выключателя состоят из устройства прерывания тока, трансформатора тока, керамических или композитных поддерживающих изоляторов, и корпуса сборки полюса. На общей фиксирующей раме монтируются три полюса выключателя. Приводной механизм размещается под ними в той же раме. Три полюса имеют общую газовую систему. При функционировании в диапазоне температур до -30° C, система заполняется газом SF6 под давлением в 0.7 МПа (abs при температуре +20 °C).
Для применений при температурах до -50° C общая газовая система заполняется смесью элегаза и азота. В этом случае, отключающая способность обычно снижается на один шаг, т.е., с 31.5 до 25 кА.
Операционная надежность и время службы элегазового выключателя зависят от поддерживаемого давления элегаза и нейтрализации влияния влажности и продуктов распада, содержащихся в нем. Это достигается за счет того, что:
- Для герметизации используются прошедшие испытания двойные кольца из нитриловой резины.
- Каждый выключатель снабжается влагопоглотителем, который впитывает влагу и газообразные продукты распада.
- Способность к прерыванию тока является функцией плотности элегаза. В выключателе устанавливается монитор плотности, имеющий независимый от температуры мембранный переключатель.
- Зависящие от температуры вариации давления элегаза компенсируются вспомогательным объемом газа в герметической емкости. Когда из-за потери газа снижается его давление, включается тревожный сигнал.

Приводной механизм типа FSA

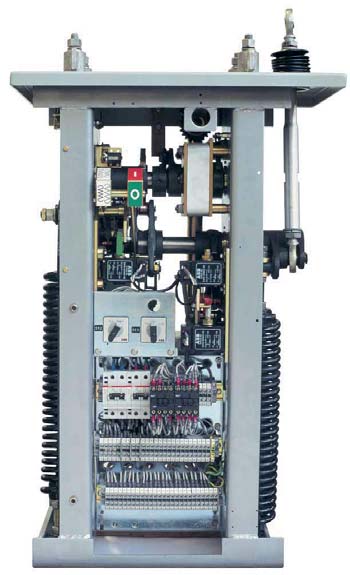

Приводной механизм выключателя

Выключатель использует пружинный приводной механизм. Взвод пружины осуществляется мотором, установленном в брызгозащищенном алюминиевом кожухе, покрытом краской. Класс защиты - IP-55.
- Для функционирования трех полюсов используется один FSA.
- В случае, когда применяется однополюсные операции, используются три FSA.

Транспортировка и установка

Выключатель EDT SK транспортируется в собранном виде. Он заполнен элегазом, находящимся под давлением, немного превышающим атмосферное. Поскольку выключатель уже собран и прошел заводские испытания, то работа по его установке минимальна, и вполне может быть выполнена за один день.
Заполнение устройства элегазом до требуемого рабочего давления, упрощается за счет использования следующего герметизирующего оборудования:
- Специальный управляющий вентиль для подключения емкости с газом SF6, и соединительного шланга длиной в 20 м.
- Дополнительный управляющий вентиль для подключения емкости с азотом (при заполнении смесь газов).

Качество, безопасность и способность выдерживать воздействие окружающей среды

Для обеспечения совместимости и высокого качества продукта, перед изготовлением устройства, все его компоненты подвергаются обязательному контролю качества. Для гарантии надежного функционирования, после полной сборки продукта проводятся всесторонние электрические и механические испытания полюсов и операционного механизма.
Фабрика ABB по производству коммутационного оборудования, расположенная в городе Кордова, имеет сертификаты ISO 9001, ISO 14000 EMAS и ISO 18001 OHSAS
