DZ47 CHINT

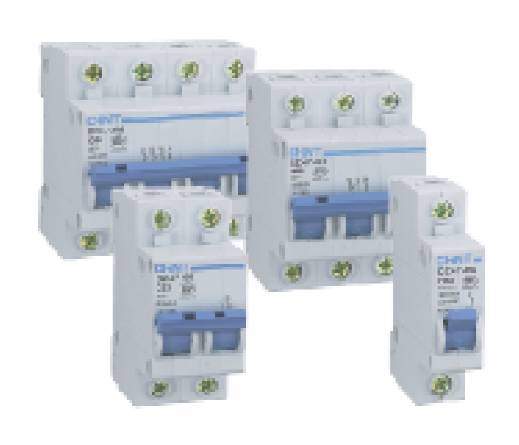

DZ47 - автоматический выключатель (BA88-29), производства компании CHINT (Китай).

Применение

Выключатель предназначен для систем питании освещения (модель С) и двигателя (модель D). Он используется в основном для защиты от перегрузки и короткого замыкания в 2-проводной сети 230 В и 2-, 3-, 4-проводной сети 400 В с частотой 50 или 60 Гц, а также для редкого подключения и отключения электрооборудования и освещения при нормальных рабочих условиях.

Изделие соответствует стандартам: GB 10963:1999 IEC 60898:1995

Классификация

Согласно номинальному току выключателя: 1A, 2A, 3A, 4A, 5A, 6A, 10A, 15A, 16A, 20A, 25A, 32A, 40A, 50A, 60A

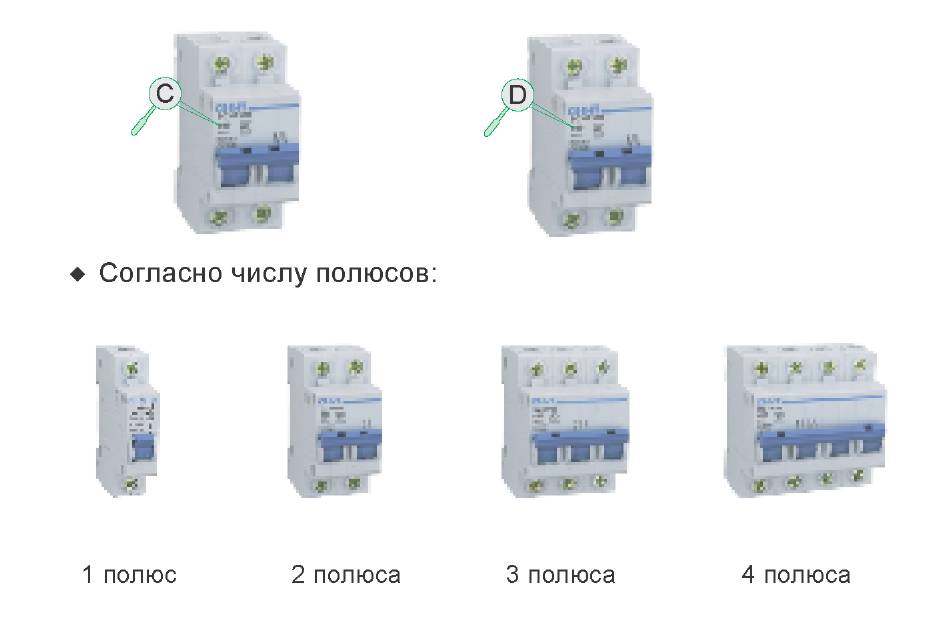

Согласно типу мгновенного расцепления:

Обозначение и классификация моделей

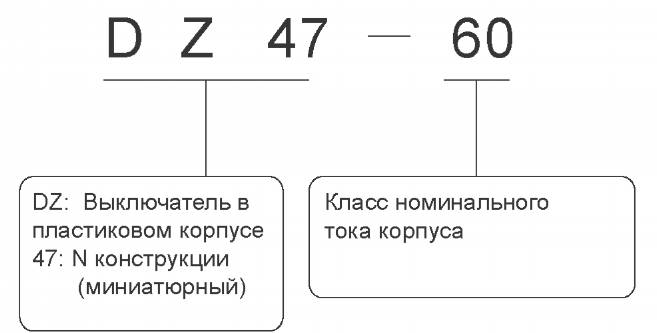

Обозначение моделей

DZ47

автоматический выключатель (BA88-29)

Основные технические параметры

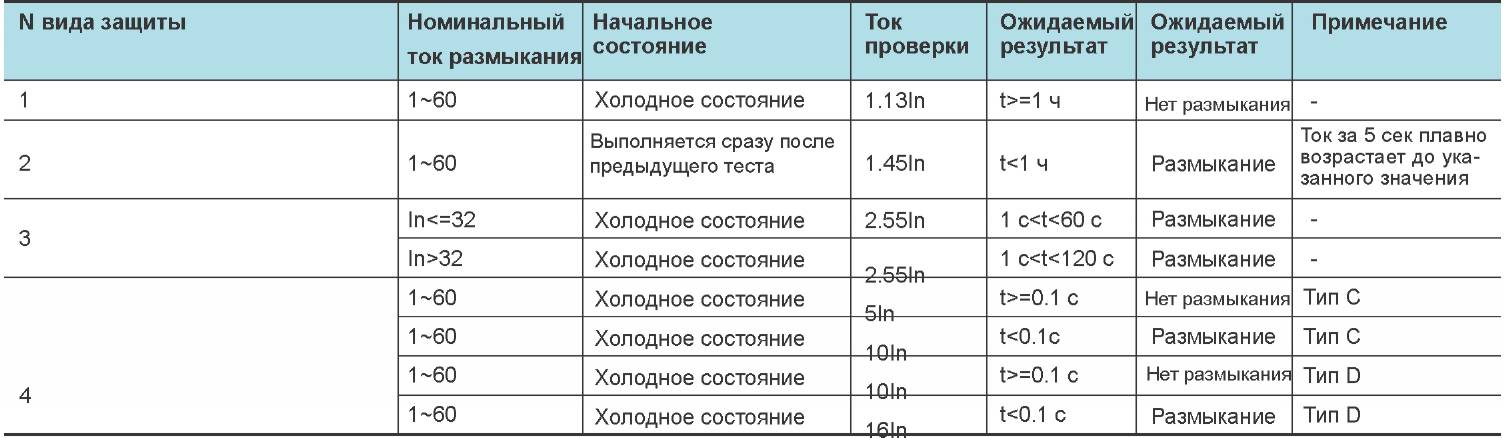

Свойства защиты от превышения тока

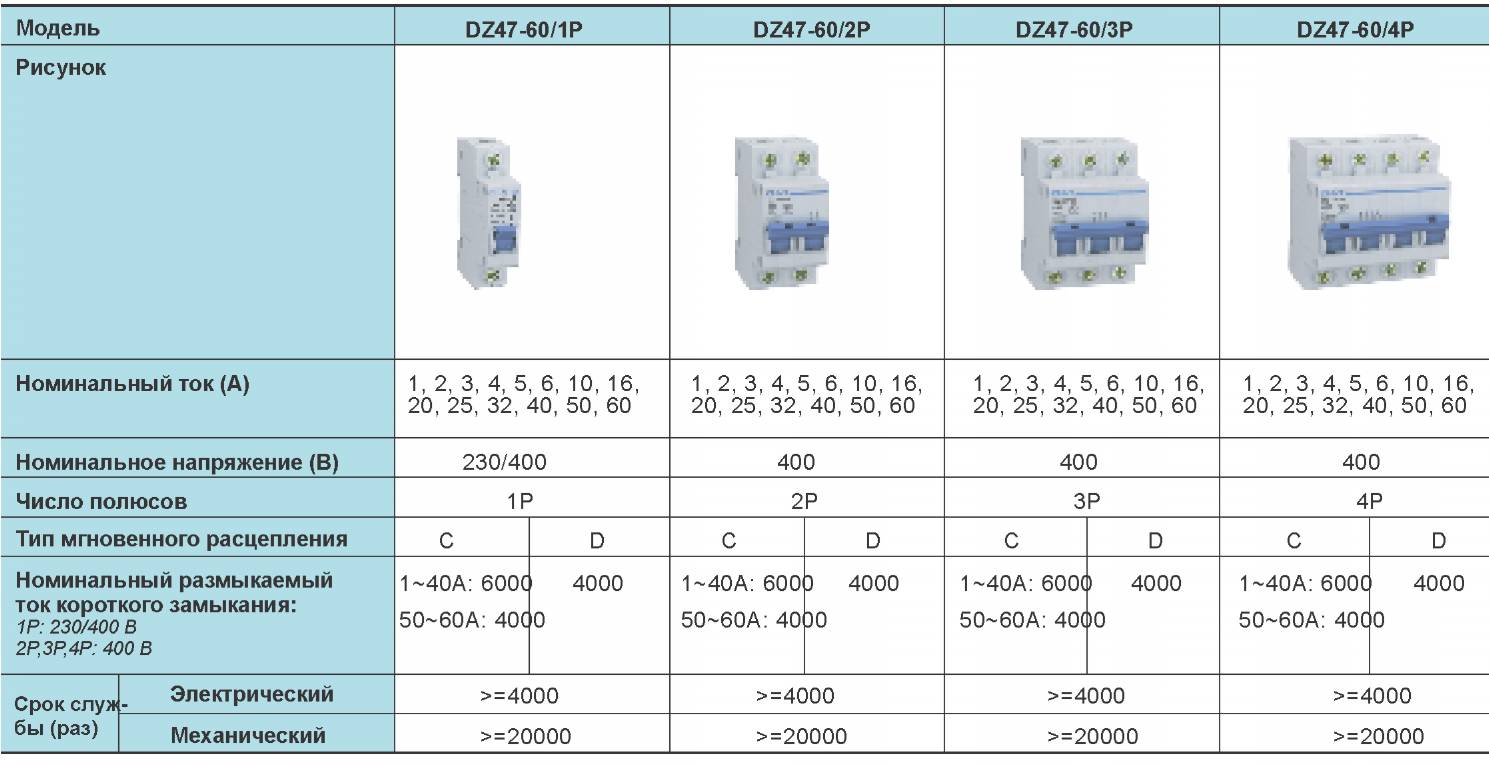

Основные технические параметры

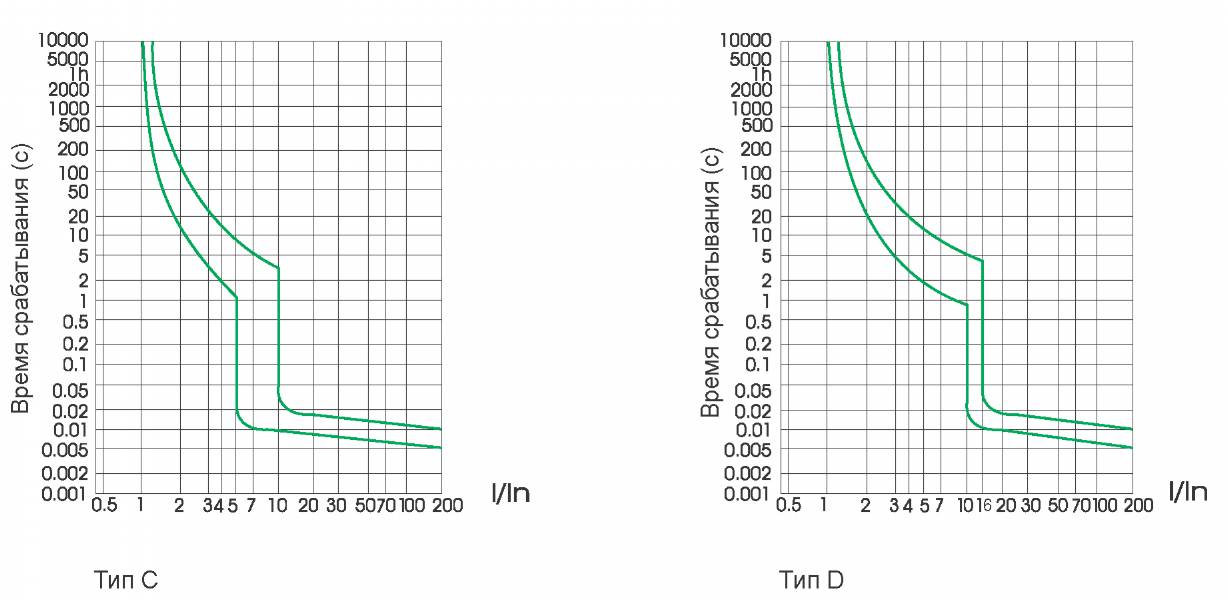

Графики закона расцепления

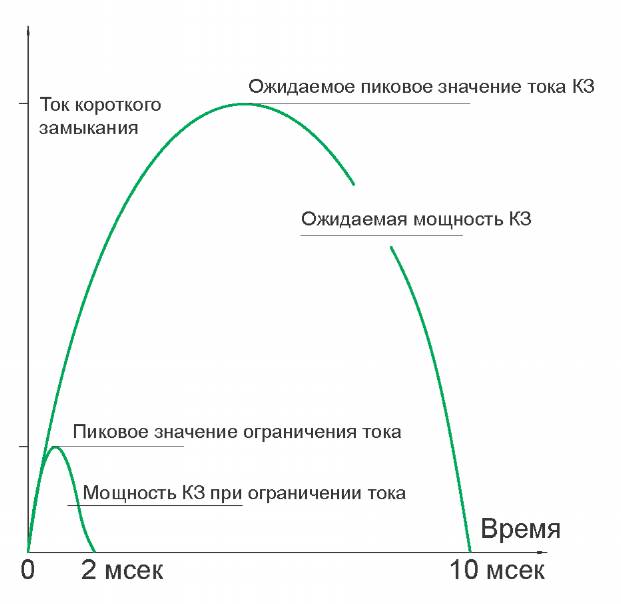

Свойства ограничения тока

Габаритные и монтажные размеры

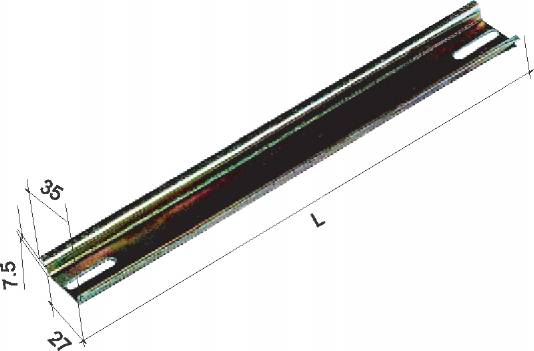

Размеры монтажной рейки (TH35-7.5)
