DT1-123 и DT1-145 элегазовый выключатель
Производитель: Alstom Grid
Номинальное напряжение, кВ: 110, 132
Номинальный ток, А: 1200, 2000, 3000
Номинальный ток отключения, кА: 40

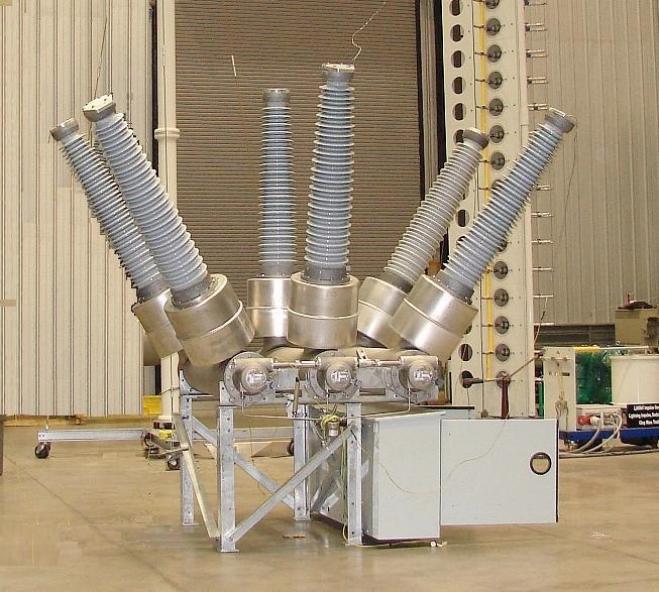

DT1-123 и DT1-145 – баковые элегазовые выключатели предназначенные для эксплуатации в электрических сетях с напряжением 110 и 132 кВ, соответственно. Они специально разработаны и испытаны для общего или узкого применения, а также для тяжелых условий окружающей среды, включая низкую температуру, эксплуатацию в высокоактивных сейсмических районах и регионах с высоким уровнем загрязнения окружающей среды или коррозионно-активной атмосферы.
DT1 и DT1-145 подходят для применения в соответствии с расчетными параметрами, указанными на паспортной табличке, включая предопределенные целевые параметры и сертификат класса C2 для емкостных переключений при величине напряжения 1.4 вольт. Обширное тестирование механической конструкции, включающее 10 000 операций и сертификации класса M2 обеспечивают безотказную работу на протяжении всего срока службы выключателя. Превосходная производительность без перерывов в работе гарантирована за счет интенсивной проверки герметичности в процессе производства.

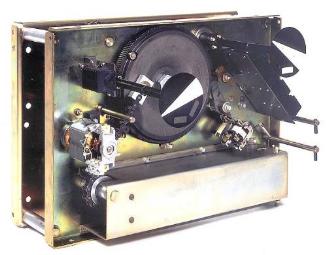

Применен экономичный привод выключателя FK3-1.
DT1 и DT1-145 прошли заводское тестирование и отрегулированы в соответствии с нормами, они не требуют каких-либо "специальных инструментов" для установки. Разработанные с наименьшей площадью под монтаж для минимизации стоимости, они признаны во всем мире, как легко устанавливаемые выключатели. Благодаря экономичному приводу и сроку службы смазочных материалов, серия DT практически не требует обслуживания.
Установка DT1 на рабочем месте требует всего лишь несколько простых шагов. Для мест, где невозможна доставка автотранспортом, все выключатели серии DT могут быть подготовлены к стандартной контейнерной перевозке с демонтированными втулками.
Компания Alstom разрабатывает, производит тестирование и поставляет свои выключатели в соответствии с самыми последними стандартами ANSI и IEC, система обеспечения качества поддерживается согласно ISO-9001 и ISO-14001.
Гарантированная высокая производительность
Надежность в самых тяжелых условиях
Гибкость
Практически не требует обслуживания
Простота установки
| Технические параметры выключателей | ||
| Значение | Единицы | |
| SF6, давление | 93/0.64 | psig/МПа |
| Двигатель | 1600 | ватты |
| Включающая катушка / Отключающая катушка | 440/440 | ватты |
| Диапазон рабочих температур* | -50 к +50 | градусы по Цельсию |
| Сейсмостойкость* | 0.5 | 9 |
| длина пути утечки * | 98/2480 153/3880 190/4830 | дюймы/кг |
| Вес (без трансформаторов тока) | 4180/1900 | фунт/кг |
| Вес SF6 | 80/36 | фунт/кг |
*Дополнительные данные доступны по запросу
| Номинальные параметры | |||||
| ANSI | IEC | Значение | Величины | ||
| Номинальное максимальное рабочее напряжение | Номинальное напряжение | 123/145 | кВ | ||
| Номинальная промышленная частота | Номинальная частота | 50/60 | Гц | ||
| Номинальная прочность изоляции | Номинальный уровень прочности изоляции | ||||
| Выдерживаемое сухое | при промышленной частоте, сухое | 260/310 | кВ | ||
| Выдерживаемое влажное | при промышленной частоте, влажное | 230/275 | кВ | ||
| Номинальное выдерживаемое напряжение грозового импульса | при грозовом импульсе | 550/650 | кВ | ||
| Выдерживаемое напряжения импульса, 2s/3us | 710/838 | кВ | |||
| Номинальный длительный ток | Номинальный нормальный ток | 1200/2000/3000 | A | ||
| Номинальный ток короткого замыкания | Номинальный ток отключения короткого замыкания | 40 | кА | ||
| Номинальный ток включения при коротком замыкании, до | 108 | кА | |||
| Номинальный ток включения короткого замыкания | 108 | кА | |||
| Номинальные емкостные коммутации | 400 | A | |||
| Номинальный ток отключения батареи конденсаторов | 400 | A | |||
| Номинальное время отключения | 3 | циклы | |||
| Номинальное время отключения | 50 | мс | |||
| Номинальный стандартный рабочий режим | Номинальная последовательность операций | ВО-15c-ВО 0-0.3c-ВО-180c-ВО | |||

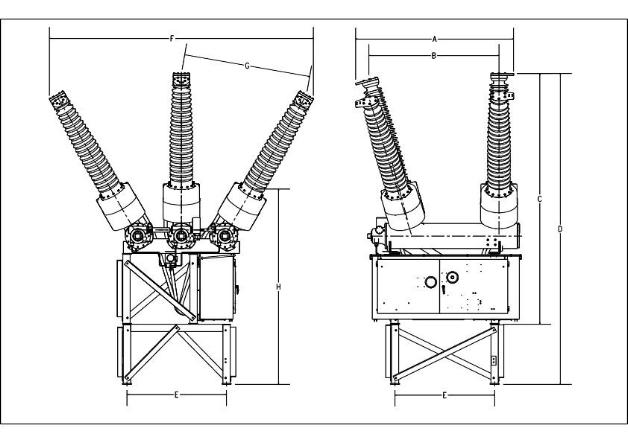

| Габариты выключателей | ||||||||
| Максимальное рабочее напряжение | Высоковольтный ввод - длина пути утечки (в/мм) | (В/мм) | B (в/мм) | C (в/мм) | D (в/мм) | E (в/мм) | F (в/мм) | H (в/мм) |
| 123 кВ | 124/3175 | 89/2250 | 68/1728 | 128/3263 | 161/4093 | 54/1372 | 89/2250 | 102/2600 |
| 145 кВ | 145/3683 | 90/2284 | 70/1779 | 136/3459 | 169/4289 | 54/1372 | 90/2284 | 102/2600 |
