Диоды и тиристоры выпрямителей тяговых подстанций

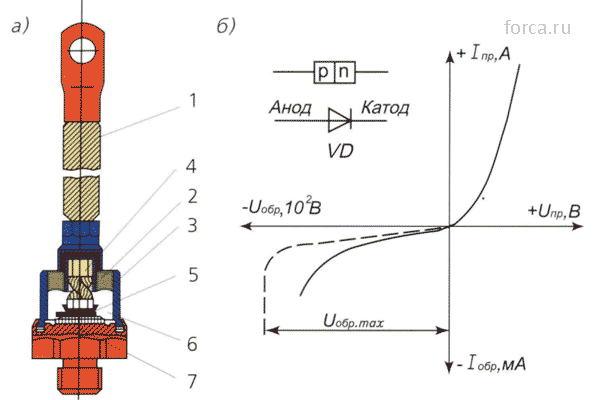

Штыревой диод (а), его структура, обозначение и вольт - амперная характеристика (б):

1 - внешний гибкий ввод;

2 - изолятор;

3 - крышка корпуса;

4 - внутренний гибкий ввод;

5 - медная чашечка;

6 - кремниевая пластина;

7 - термокомпенсирующая пластина

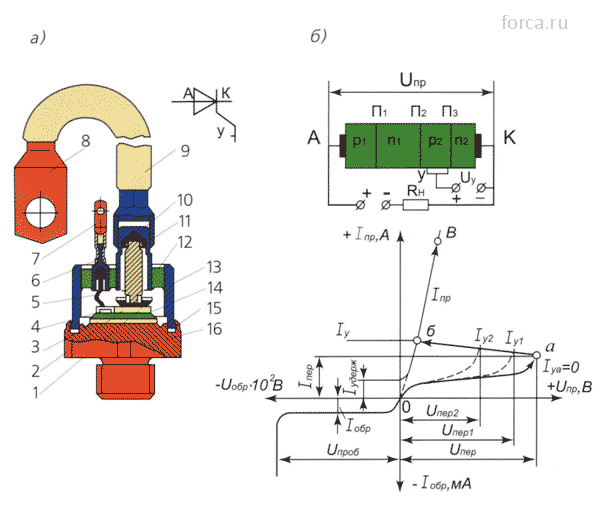

Штыревой кремниевый тиристор (а), его условное обозначение, структура и вольт - амперная характеристика (б):

1 - медная чашечка;

2 и 3 - термокомпенсирующие пластины;

4 - молибденовая пластина;

5 - медная проволока;

6 и 11 - втулки;

7 и 8 - наконечники;

9 - гибкий вывод;

10 - внутренний вывод;

12 - изолятор;

13 - крышка корпуса;

14 - кремниевая пласта

15 - фторопластовая прокладка;

16 - медное основание

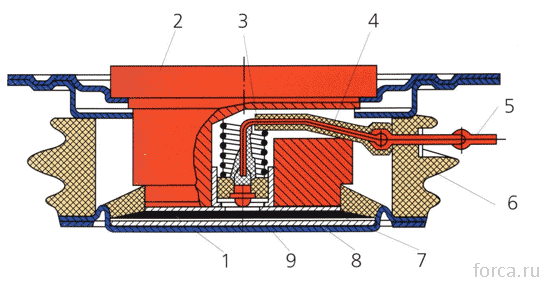

Таблеточный тиристор: 1 - кремниевая пластина; 2 - верхнее основание тиристора; 3 - пружина;4, 5 - вывод управляющего электрода; 6 - керамический кольцевой изолятор; 7, 8 - серебряные пластины; 9 - мембрана
