В ходе осмотра активной части трансформатора, ее отдельных элементов и деталей измеряют магнитную систему, обмотки, изоляционные расстояния и т.д., составляя эскиз активной части трансформатора (рис. 1). Кроме того, заполняют карту обмеров, в которой фиксируют также результаты промежуточных испытаний в процессе ремонта отдельных узлов трансформатора. Во избежание ошибок при измерениях все замеры необходимо сопоставлять с общими размерами магнитной системы.

При дефектации в собранном виде в объем капитального ремонта входят полная или частичная замена обмоток и главной изоляции, ремонт магнитной системы с полной или частичной переизолировкой пластин, реконструкция или замена отдельных устройств, системы охлаждения, устройств переключения ответвления и т. п.

При капитальном ремонте приходится разбирать активную часть трансформатора. До ее разборки трансформатор демонтируют.

После расшихтовки верхнего ярма снимают обмотки и изоляцию. При необходимости переизолировки пластин магнитную систему разбирают. После разборки трансформатора производят дефектацию его частей, определяя, какие узлы и детали подлежат ремонту, а какие следует заменить на новые.

Каждому трансформатору, принятому в ремонт, присваивается ремонтный номер, в соответствии с которым при разборке маркируют все части, вновь устанавливаемые на трансформатор после ремонта. До разборки устанавливается комплектность трансформатора, а на все недостающие части составляют отдельный список, который прикладывают к ведомости осмотра и дефектации.

Для выявления течи масла осматривают бак, отмечая мелом места протечек. Затем определяют состояние вводов. К дефектации в собранном виде относятся и предварительные электрические испытания, необходимые для определения наличия повреждений и их характера: отбор пробы масла для испытания его электрической прочности и сокращенного химического анализа; измерение характеристик изоляции.

При разборке трансформатора каждый узел или деталь, демонтированные с него, дефектируют и определяют объем ремонтных работ, который необходимо вы полнеть для их последующей установки на трансформатор.

Рассмотрим последовательность работ и технологические операции с момента выемки активной части из бака (для трансформаторов II и III габаритов).

активная часть трансформатора

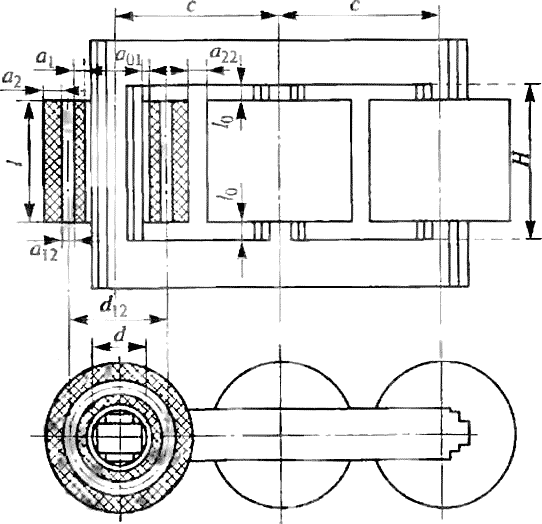

Эскиз активной части трансформатора

При осмотре активной части определяют состояние изоляции обмоток и отводов, качество прессовки обмоток, отсутствие деформаций и других повреждений обмоток. Бумажную изоляцию проверяют на отсутствие повреждений и определяют ее механическую прочность, условно разделяя на эластичную (1-й класс прочности, при сгибе вдвое не ломается), твердую (2-й класс прочности, при сгибе вдвое образуются трещины), хрупкую (3-й класс прочности, при сгибе вдвое изоляция ломается) и ветхую класс прочности, при сгибе до прямого угла изоляция ломается).

Определяют также состояние главной изоляции, отсутствие деформаций обмоток и смещения витков. В зависимости от конструкции и причин возникновения дефектов может быть рассмотрен вопрос о полном изменении конструкции обмоток и главной изоляции.

Осматривают и фиксируют в ведомости дефектов состояние отводов, переключателя ответвлений, контактов и паек, стяжных шпилек и их изоляции, проверяют исправность заземления магнитопровода, отсутствие короткозамкнутого контура в магнитной системе и выполнение условий, исключающих его образование. Если активная часть подлежит разборке, то перед демонтажем отводов выполняют эскиз их размещения и крепления планками.

По результатам дефектации активной части окончательно устанавливают объем ремонта трансформатора. При хорошем состоянии обмоток и магнитопровода активную часть ремонтируют в требуемом объеме. При необходимости (по состоянию изоляции) активная часть может подвергаться сушке.

Если объем ремонта требует полной дефектации, определяют размеры обмоток и их частей, отдельные изоляционные расстояния, размеры изоляционных цилиндров, число витков в отдельных катушках, конструкцию и состояние внутренних обмоток, а также конструкцию и состояние всей внутренней изоляции (от обмотки до стержня и между обмотками).

При дефектации важно правильно определить размеры провода и число витков в обмотках. При отсутствии технического паспорта на трансформатор число витков в o6moтке фазы можно определить при помощи контрольной обмотки, намотанной на изоляционный цилиндр из мягкого электрокартона поверх комплекта обмоток трансформатора. Для исключения ошибок при дефектации производятся расчетная проверка и сопоставление полученных данных.
