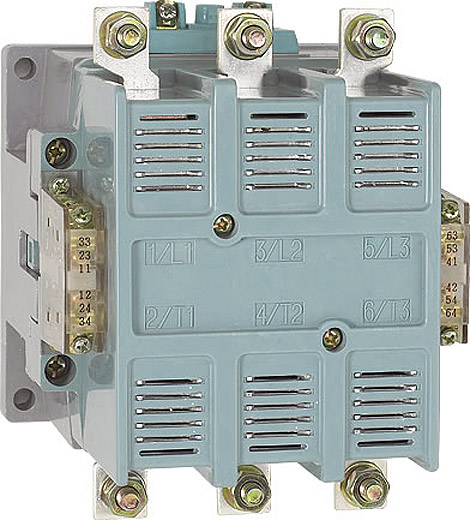

CJ40 контактор CHINT

Техническое описание

1 Область применения

Контакторы переменного тока серии CJ40 ( далее - контакторы ) предназначены для оперативных коммутаций электрических цепей, а при использовании их совместно c защитными реле - для защиты цепей от перегрузок в цепях переменного тока частотой 50(60)Гц с номинальным рабочим напряжением до 660 В ( специальное исполнение до 1140 В ), с номинальным рабочим током до 1000А.

2 Нормальные условия монтажа и эксплуатации

2.1 Температура окружающего воздуха

Температура окружающего воздуха от минус 5 оС до плюс 40 оС, а ее среднее значение за 24 ч не должно быть выше 35 оС;

2.2 Высота над уровнем моря в месте монтажа не должна быть более 2000 м;

2.3 Относительная влажность окружающего воздуха

Относительная влажность воздуха не должна превышать 50 % при максимальной температуре в месте монтажа 40 оС; при более низких температурах допускается более высокая относительная влажность. Максимальное значение среднемесячной относительной влажности должно быть не более 90 % при минимальной среднемесячной температуре 25 оС. В случае если в процессе эксплуатации возможна конденсации влаги из-за колебаний температуры, необходимо применить специальные меры защиты контактора;

2.4 Степень загрязнения среды - 3;

2.5 Категория размещения - 3;

2.6 Условие монтажа

Контакторы должны монтироваться в вертикальном положении. Допустимое отклонение монтажной панели от вертикальной плоскостями не должно превышать ± 5о;

2.7 Толчки и вибрации

Контакторы должны устанавливаться в местах, не подвергающихся воздействию значительных толчков и вибраций.

3 Структуры условных обозначений:

а) вспомогательных контактов F4

F4 -

Обозначение типа вспомогательных контактов

Количество нормально разомкнутых ( Н.О.) контактов

Количество нормально замкнутых ( Н.З.) контактов

б) вспомогательных контактов F5 с выдержкой времени

F5 -

Обозначение типа вспомогательных контактов

Обозначения исполнения по типу выдержки:

Т - выдержка на включение

D - выдержка на отключение

Обозначение исполнения по диапазону регулировки выдержки:

0 - диапазон регулировки выдержки времени 0,1- 3с

2 - диапазон регулировки выдержки времени 0,1- 30с

4 - диапазон регулировки выдержки времени 10- 180с

в) контакторов CJ40

CJ40 - - -

Условное обозначение контактора переменного тока

Условное обозначение исполнения с низким энергопотреблением ( JZ для исполнения переменного и

постоянного тока только с номинальным рабочим током 63А )

Условное обозначение ( номер ) серии контакторов

Значение номинального рабочего тока в категории АС-3 при

номинальном напряжении 380В

Двузначное число кода главных контактов:

- цифра десятков обозначает количество замыкающих, цифра

единиц - количество размыкающих контактов

Двузначное число кода вспомогательных контактов:

- цифра десятков обозначает количество замыкающих, цифра

единиц - количество размыкающих контактов

4 Основные параметры и технические характеристики

4.1 Классификация контакторов:

4.1.1 по току: 9, 12, 13, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000A ;

4.1.2 по номинальному напряжению цепи управления контактора Us:

-110, 127, 220, 380 В (50 Гц) переменного тока;

-110, 220 В постоянного тока.

4.2 Основные параметры контакторов

4.2.1 Пределы срабатывания: 85%~110% Us;

-напряжение размыкания контакторов стандартного типа: 20%~75%Us;

-других типов:10%~75% Us.

4.2.2 Основные параметры и технические характеристики контакторов приведены в таблице 1.

4.2.3 Механическая износостойкость:

-1000000 операций СО для контакторов на номинальный рабочий ток до 250 A;

-600000 операций СО для контакторов на номинальный рабочий ток 315~500A;

-300000 операций СО для контакторов на номинальный рабочий ток более 500А.

Таблица 1.

Продолжение табл. 1

Продолжение табл. 1

4.2.4 Эффективность контакторов см. в таблице 2

Таблица 2

4.2.5 Основные характеристики вспомогательных контактов приведены

в таблице 3.

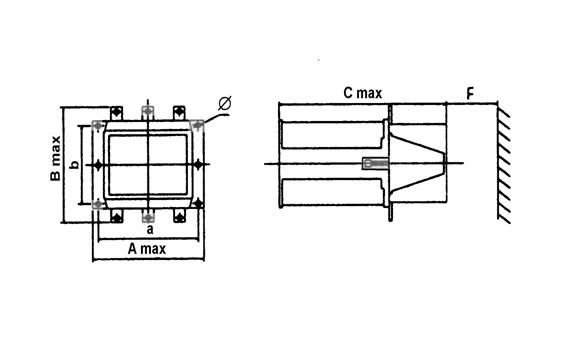

5 Габаритные и установочные размеры

- приведены в таблице 4

Таблица 3

Таблица 4
