Что такое вакуумный выключатель?

Как известно, под вакуумом подразумевается поддержание давления ниже атмосферного. В связи с тем, что ток не может проходить сквозь вакуум, были произведены исследования и разработки для конструирования вакуумных выключателей .

В этом выключателе применяется вакуум для гашения дуги при коммутации. Обычно этот тип выключателей используется для средних значений напряжений (1-35кВ) энергоснабжения. Номинальный ток вакуумного выключателя может доходить до 3000 А, а в современных вакуумных выключателях - до 4000, 5000 А.

Камеры этих выключателей имеет высокую изоляционную прочность, и он могут гасить электрическую дугу при использовании в цепях энергоснабжения среднего напряжения. Этот выключатель более безопасен при коммутациях и не наносит вреда окружающей среде. В нем только вакуум.

Основа работы

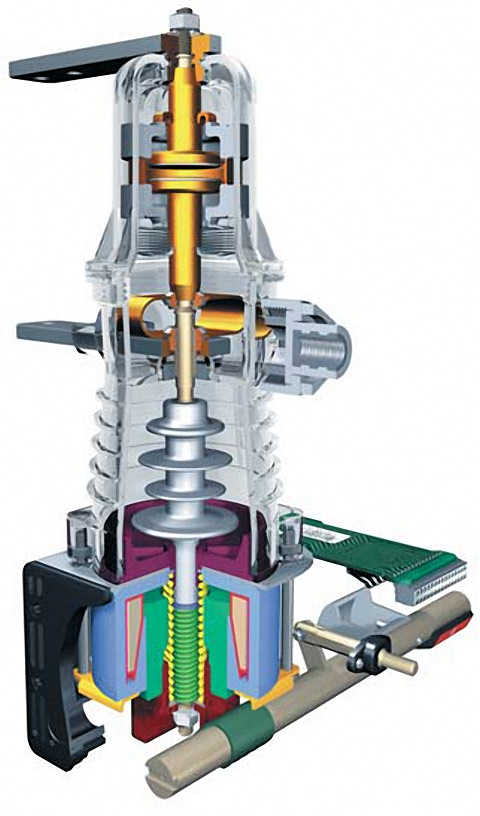

Вакуумный выключатель 10 кВ в разрезе

Вакуумный выключатель имеет два основных элемента. Один из которых подвижный контакт, а второй - неподвижный. Дуга образуется, при замыкании или размыкании электрического тока.

Дуга быстро гасится в вакууме контактной камеры, эта среда быстро поглощает дугу. Также используется быстродействующая конструкция привода, чтобы уменьшить объем электрической дуги. Теоретически, чем быстрее движутся контакты, тем меньше объем электрической дуги.

Электрическая дуга не может с легкостью протекать в условиях вакуума, поэтому вакуум подходит для гашения дуги в выключателях среднего и высокого напряжений. Если дуга не погаснет, то может причинить серьезные повреждения, такие как взрыв или пожар, из-за воздействия высокого напряжения.

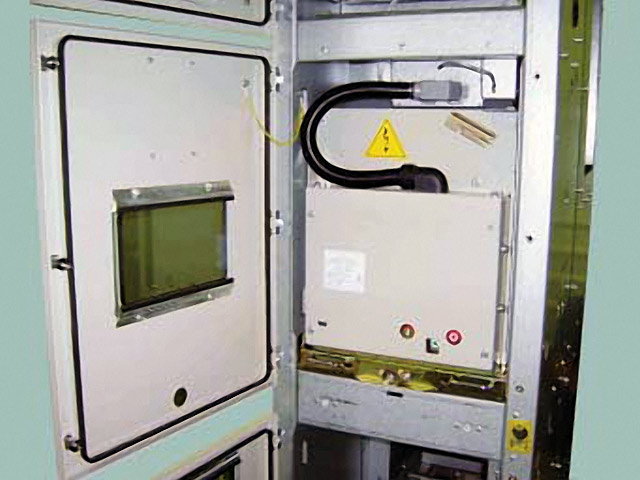

Вакуумный выключатель в ячейке комплектного распредустройства.

Вакуумный выключатель срабатывает при условиях, которые выходят за рамки нормальных, используя как датчик устройства релейной защиты. Когда расцепитель получает сигнал, на него подается оперативное напряжение и выключатель, в свою очередь, отключает энергоснабжение.

Преимущество вакуумного выключателя

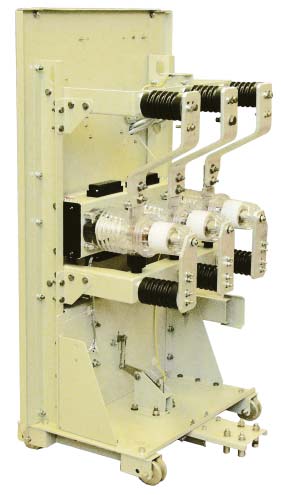

Вакуумный выключатель в выкатном исполнении

Большой срок работы, компактный дизайн и пригодность для высоковольтных цепей электроснабжения

Пожаробезопасен, даже при поломке механизма выключателя

Безопасен для окружающей среды, не выделяет газа при работе

Может прерывать любой ток короткого замыкания

Выдерживает грозовые перенапряжения

Эффективен и использует маломощный механизм контроля

Подходит для различных применений.
