CHE-3F(A) концевая муфта Силовые кабельные линии

Концевая муфта наружной установки CHE-3F(A)

Концевая муфта наружной установки типа CHE-3F(A), производства Cellpack.

Для трехжильных кабелей с полимерной изоляцией всех типов на напряжение до 36 кВ

Применение:

Концевые муфты наружной установки типа CHE - 3F(A) предназначены для оконцевания трехжильного кабеля с полимерной изоляцией (поливинилхлорид, термопластический или "сшитый" полиэтилен, этилен - пропиленовый резиновый сополимер - EPR) с различными материалами полупроводящих слоев, типами медных экранов (ленточный, проволочный).

Конструкция:

Комплект концевой муфты включает:

Один комплект одножильных концевых муфт (красного цвета);
Комплект трехжильной перчатки (черного цвета) с различными длинами термоусажиаемых трубок. Возможна поставка по заказу термоусаживаемых трубок (Рис. А, элемент 8) длиной более 300 мм.

Свойства:

Быстрый, легкий и безопасный монтаж, благодаря применению технологий наложения и термоусадки;
Надежное управление и рассредоточение силовых линий электрического поля, благодаря применению силиконового элемента сглаживающих напряженность электрического поля, не теряющего своей эластичности с течением времени;
Размер муфты подходит для применения кабельных наконечников любых типов;
Неограниченное время складского хранения;
Немедленный ввод кабельной линий в работу сразу после монтажа муфты.

Поставка:

Стандартная упаковка для трехфазных кабелей с проволочным медным экраном без броневого покрова не содержит кабельных наконечников. Принадлежности для кабелей с ленточным экраном и/или броневым покровом, так же как и необходимые кабельные наконечники могут быть заказаны дополнительно и включены в комплект.

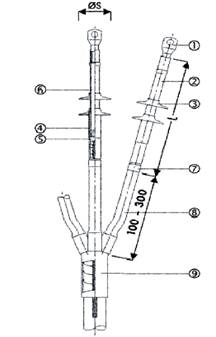

CHE-3F(A) устройство

Кабельный наконечник.
Герметизирующая мастика.
Стойкая к отрицательным воздействиям атмосферы и возникновению трекинговых дорожек термоусаживаемая трубка.
Силиконовая юбка.
Элемент сглаживающий напряженность электрического поля.
Полупроводящий слой.
Изоляция жилы.
Обжимная ленточная пружина.
Трехжильная термоусаживаемая перчатка.

Типоразмеры муфт типа CHE - 3F(A)

Тип муфты	Сечение жил, мм²	Минимальный диаметр* поверх изоляции жилы, мм	Общая длина, мм	Количество юбок на фазу, шт	Диаметр юбок, мм
Uo/U(Um) 6/10 (12) кВ - 6.35/11 (12) кВ
CHE - 3F(A) 12 кВ	10 - 25	9.9	220	1	80
CHE - 3F(A) 12 кВ	25 - 95	13.2	220	1	85
CHE - 3F(A) 12 кВ	95 - 240	18.2	220	1	85
CHE - 3F(A) 12 кВ	150 - 400	20.9	220	1	85

Тип муфты	Сечение жил, мм²	Минимальный диаметр* поверх изоляции жилы, мм	Общая длина, мм	Количество юбок на фазу, шт	Диаметр юбок, мм
Uo/U(Um) 8.7/15 (17.5) кВ
CHE - 3F(A) 17 кВ	16 - 50	13.2	400	2	85
CHE - 3F(A) 17 кВ	70 - 240	18.2	400	2	85
CHE - 3F(A) 17 кВ	150 - 300	20.9	400	2	85
CHE - 3F(A) 17 кВ	185 - 400	24.2	400	2	85
Uo/U(Um) 12/20 (24) кВ
CHE - 3F(A) 24 кВ	10 - 35	13.2	400	3	85
CHE - 3F(A) 24 кВ	25 - 95	18.2	400	3	85
CHE - 3F(A) 24 кВ	70 - 240	20.9	400	3	85
CHE - 3F(A) 24 кВ	120 - 300	24.2	400	3	85
Uo/U(Um) 18/30 (36) кВ - 19/33 (36) кВ
CHE - 3F(A) 36 кВ	35 - 70	20.9	600	4	85
CHE - 3F(A) 36 кВ	50 - 150	24.2	600	4	85
CHE - 3F(A) 36 кВ	150 - 400	28.6	600	4	115

* Минимальный диаметр поверх изоляции при удаленном полупроводящем слое изоляции.

Примечание: Для кабелей с максимальным напряжением Um =7.2 кВ (Uном =6 кВ) возможно использование

муфт с Um =12 кВ (Uном =10 кВ). (Проверьте минимальный диаметр поверх изоляционного слоя)

Принадлежности: В стандартный комплект не входят следующие принадлежности (они могут быть заказаны дополнительно и включены в комплект).

Прессуемые медные кабельные наконечники типа DK-CU-V;
Прессуемые алюминиевые кабельные наконечники типа DK-AL-LD;
Кабельные наконечники типа SK-V-AS со срывными головками болтов для алюминиевых или медных токоведущих жил;
Комплект заземления типа EGA для кабелей с ленточным экраном и/или бронированным покровом.
