По безопасности эксплуатации счетчики удовлетворяют требованиям безопасности по ГОСТ 22261-94 и ГОСТ Р 51350-99.
По способу защиты человека от поражения электрическим током счетчики соответствуют классу II по ГОСТ Р 51350-99.
Изоляция между цепями тока и цепями напряжения с одной стороны и выводами электрического испытательного выходного устройства, соединенными с "землей" с другой стороны выдерживает в течение 1 мин. воздействие испытательного напряжения 4 кВ (среднеквадратическое значение) практически синусоидальной формы с частотой (50 ± 2,5) Гц.
Сопротивление изоляции между корпусом и электрическими цепями не менее 7 МОм - при температуре окружающего воздуха (40 ± 2) °С при относительной влажности воздуха 93%.
Счетчик удовлетворяет ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.
Электросчетчик | Класс точности | Номинальное фазное напряжение для четырехпроводных счетчиков | Номинальный (базовый) ток | Максимальный ток | Схемы включения | Тип отсчетного устройства | Тип корпуса |
ЦЭ6803ВМ | ГОСТ Р 52322-2005: 1 | 220В | 1А, 5А; 10А | 7,5А; 10А; 60А; 100А | 3ф.4пр. - для трехфазных четырехпроводных счетчиков | М - электро- механическое | Р32 - для установки на щиток и на рейку |
Условное обозначение счетчиков | Постоянная счетчика, имп/кВт.ч | Положение запятой |
ЦЭ6803ВМ/1 220В 5-60А Зф.4пр. М Р32 ЦЭ6803ВМ/1 220В 10-100А Зф.4пр. М Р32 ЦЭ6803ВМ/1 220В 1-7,5А Зф.4пр. М Р32 ЦЭ6803ВМ/1 220В 5-10А Зф.4пр. М Р32 |
800 400 3200 3200 |
000000,0 000000,0 000000,0 000000,0 |
Состав счетчика:
Счетчик подключается к трехфазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с рабочими условиями применения:
Максимальная сила тока составляет-7,5А или 10А в счетчиках, предназначенных для включения через трансформаторы тока; 60А или 100А в счетчиках непосредственного включения. Счетчики изготавливаются класса точности 1.
Полная (активная) потребляемая мощность каждой цепью напряжения счетчика при номинальном напряжении220В, нормальной температуре и номинальной частоте не превышает 8 ВА (0,8 Вт).
Полная мощность, потребляемая каждой цепью тока не превышает 0,1 ВА при номинальном токе, при нормальной температуре и номинальной частоте счетчика.
Масса счетчика не более 1,2 кг.
Счетчик имеет счетный механизм, осуществляющий учет электрической энергии непосредственно в киловатт-часах.
Проверка без тока нагрузки (самоход). При разомкнутых цепях тока и при напряжениях равных 1,15 номинального значения испытательное выходное устройство счетчиков не создает более одного импульса в течение времени , мин, вычисленного по формуле (1):
где
к - постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1кВтч), имп/кВтч;
m - число измерительных элементов;
Uном - номинальное фазное напряжение, В;
Iмакс - максимальный ток, А;
R - коэффициент, равный 600 для счетчиков классов точности 1.
Стартовый ток (чувствительность). Счетчики начинают и продолжают регистрировать показания при значениях тока, указанных в таблице и коэффициенте мощности равном 1.
непосредственное | 0,002 Iб |
через трансформаторы тока | 0,001 Iном |
Предел допускаемой основной погрешности в процентах соответствует таблице, ниже:
Предел допускаемого значения основной погрешности нормируют для информативных значений входного сигнала:
При напряжении ниже 0,8 Uном погрешность счетчика меняется в пределах от плюс 10 до минус 100 %.
Значение тока для счетчиков | Коэффициент мощности | Пределы допускаемой основной погрешности, % | |
с непосредственным включением | включаемых через трансформатор | ||
1,00 | ± 1,5 | ||
± 1,0 | |||
0,50 (инд) | ± 1,5 | ||
0,80 (емк) | |||
0,50 (инд) | ± 1,0 | ||
0,80 (емк) | |||
Предел допускаемого значения дополнительной погрешности счетчиков вызванной несимметрией напряжения не превышает . Предел допускаемого значения дополнительной погрешности вызванной присутствием постоянной составляющей и четных гармоник в цепях переменного тока для счетчиков непосредственного включения не превышает .
Требование не распространяется на счетчики, работающие с трансформаторами тока.
Счетчики с непосредственным включением выдерживают кратковременные перегрузки входным током, превышающим в 30 раз Iмакс в течение одного полупериода при номинальной частоте, а счетчики, включаемые через трансформаторы тока выдерживают в течение 0,5 с перегрузки входным током, превышающим в 20 раз Iмакс, при номинальной частоте.
Средняя наработка на отказ счетчика не менее 160000 ч.
Средний срок службы до первого капитального ремонта счетчиков 30 лет.
Принцип действия счетчика основан на преобразовании входных сигналов тока и напряжения в цифровые сигналы, их пофазное цифровое перемножение с последующим суммированием и преобразованием цифрового сигнала в частоту следования импульсов, пропорциональную
входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной электрической энергии нарастающим итогом.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки.
Конструктивно счетчик выполнен в пластмассовом корпусе.
В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, три датчика тока и отсчетное устройство.
Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.
После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.
При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.
Периодичность государственной поверки - 16 лет.
Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.
Счетчик с диапазоном тока | Длина зачищаемого участка провода, мм | Диаметр провода, мм |
1-7,5А; 5-10A 5-60А 10-100А |
25 27 20 |
1...4 2...7 3...8 |
Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.
В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.
Испытательное выходное устройство реализовано на транзисторе с "открытым" коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых - прямоугольные импульсы с амплитудой, равной поданному питающему напряжению
Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле
R = U / I
где:U - напряжение питания, В; I - сила тока, А.
Номинальное напряжение на контактах испытательного выходного устройства в состоянии "разомкнуто" равно (10 ± 2) В, максимально допустимое 24 В.
Величина номинального тока через контакты испытательного выходного устройства в состоянии "замкнуто" равна (10±2)мА, максимально допустимая не более 30 мА.
Частота импульсов испытательного выходного устройства пропорциональна входной мощности.
Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.
На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.
При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.
После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.
Наименование неисправности и внешнее проявление | Вероятная причина | Способ устранения |
Погашен светодиод |
|
|
Остановка счета потребленной энергии светодиод включен | Отказ в электронной схеме счетчика | Направьте счетчик в ремонт |
При периодической поверке погрешность вышла за пределы допустимой |
|
Направьте счетчик в ремонт |

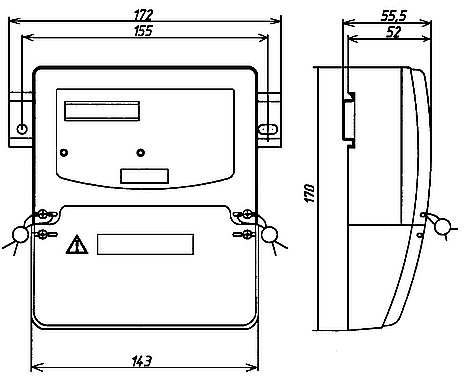

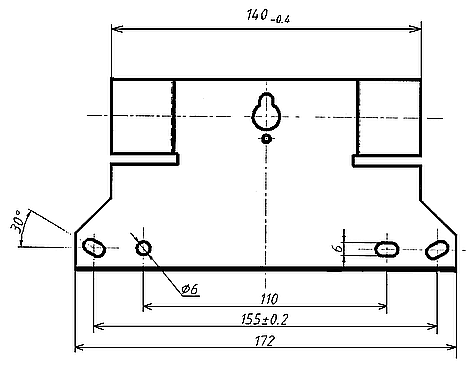

Держатель для установки счетчика ЦЭ6803ВМ

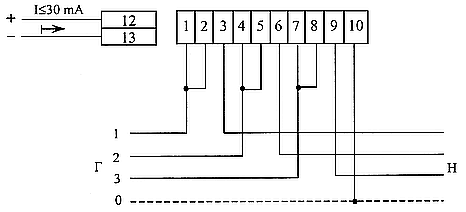

Маркировка схемы включения счетчиков ЦЭ6803ВМ Схема включения счетчиков ЦЭ6803ВМ/1 220В 5-60А (10-100А) Р32
Внимание! Перемычки между контактами 1 и 2, 4 и 5, 7 и 8 расположены на токовводной колодке счетчика. Перед подключением счетчика убедиться в том, что перемычки находятся в замкнутом состоянии.

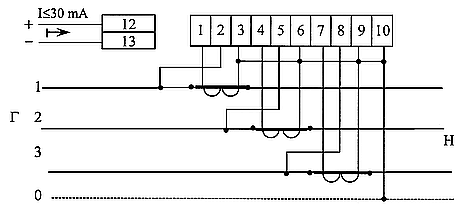

Схема включения счетчиков ЦЭ6803ВМ/1 220В 1-7,5А (5-1 OA) Р32
