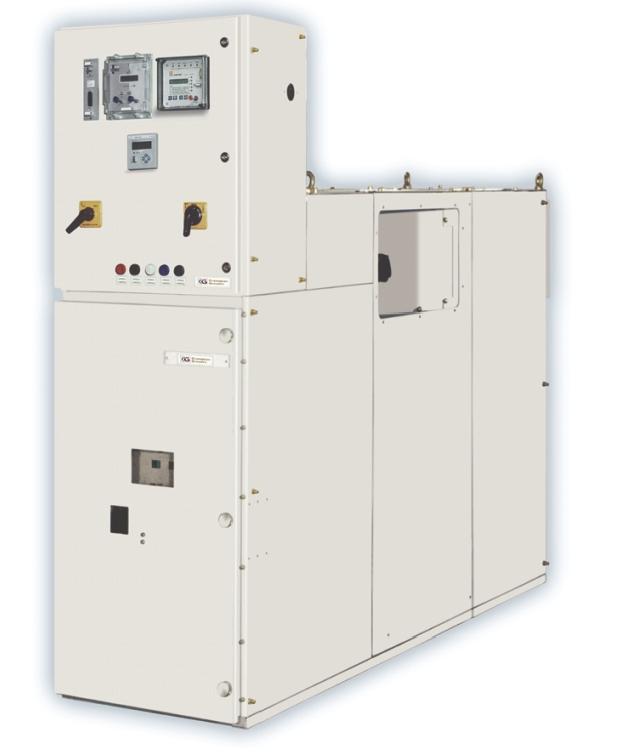

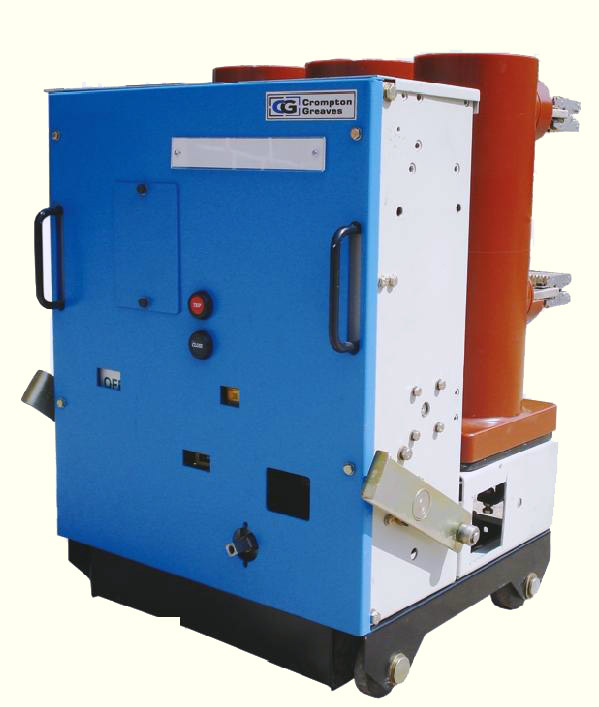

Calix вакуумный выключатель
Производитель: Crompton Greaves
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А: 800, 1250, 2000, 2500, 3150, 4000
Технические Данные
|
Особенности |
Единицы измерения |
выключатель | |||||
|
Нормальное напряжение |
кВ |
До 12 (Calix) * | |||||
|
Номинальный ток |
Ампер |
До 800 |
До 1250 |
До 2000 |
До 2500 |
До 3150 |
До 4000 |
|
Кол-во полюсов |
номера |
3 | |||||
|
Частота |
Гц |
50/60 | |||||
|
Разрывная мощность при симметричном отключении |
среднеквадратичное значение кА для с 3 секундами |
13.1 |
20 |
26.3 |
31.5 |
40 |
50 |
|
Включающая способность |
кА |
32.75 |
50 |
65.75 |
78.75 |
100 |
125 |
|
Выдерживаемое напряжение Промышленной частоты |
среднеквадратичное значение кВ |
28 (стандартное) / 35 (опционально) | |||||
|
Выдерживаемое импульсное напряжение |
кВ |
75 (стандартное) / 95 (опционально) | |||||
|
Рабочий режим |
циклы |
0-0.3sec-C0-3min-C0 (Быстрая готовность к АПВ) | |||||
|
Полное Время отключения |
циклы |
3 |
3.5 | ||||
|
Время срабатывания |
циклы |
3 | |||||
|
Постоянная составляющая тока |
% |
<50 % | |||||
|
Степень защиты |
IP 4X (стандартное) / IP 5X (опционально) | ||||||
|
Применяемые стандарты |
13118, IEC 62271-100 / 200 | ||||||
|
* Нормальное напряжение: 15 / 17.5 кВ возможно для внешнего рынка | |||||||
Технические данные вакуумного контактора
|
Параметры |
Значение | |
|
Номинальное напряжение, кВ |
До 7.2 |
12 |
|
Номинальный ток A |
400 |
400 |
|
Кратковременный ток кА * |
9 |
9 |
|
Оцененное выдерживаемое напряжение P.F |
20 |
28 |
|
Выдерживаемое импульсное напряжение |
60 |
75 |
|
* Для повышения уровня кА могут быть установлены соответсвующие предохранители | ||
Серия вакуумных выключателей Calix ("Каликс") внутренней установки на напряжение 10 (6) кВ была разработана, чтобы обеспечить компактное, надежное решение для переключений и защиты электрических распределительных сетей. Эта серия вакуумных выключателей выпускается с 1986 г., за это время было произведено более 50 000 выключателей, проведено несколько модернизаций модели в плане дизайна и соответствия стандартам качества IEC 62271 - 100, 200. Эстетичный дизайн и компактный продукт гарантирует максимальную безопасность оперативного персонала, с сочетанием механических и электрических блокировок.
Вакуумный контактор
Когда на присоединении требуются частые операции включения и отключения, вакуумные контакторы могут быть использованы вместо выключателей. Они могут быть использованы для защиты и контроля питания электродвигателей и батарей конденсаторов.
Отличительные особенности
горизонтальная изоляция и горизонтальные направляющие выкатного выключателя.
Недоступность токоведущих частей в рабочем положении обеспечивает безопасность оперативного и обслуживающего персонала.
Crompton Greaves гарантирует установку высоконадежных вакуумных прерывателей и реле защиты.
Модель выключателя испытана на продолжительную механическую выносливость М2 класса по МЭК 62271 - 100, обеспечивая 10000 последовательностей операций включения-отключения.
Строгое соответствие электрическим параметрам (Е2 и С2) могут быть предоставлены по требованию.
протестированы для быстрого автоматического повторного включения с SCADA совместимой системы управления.
дополнительные возможности, устанавливаемые по запросу.
испытание внутренней дуги по МЭК 62271-200.
Полностью типовые испытания выключателя в известных лабораториях как КЕМА - Нидерланды, Кери - Корея, CPRI / ERDA - Индия.

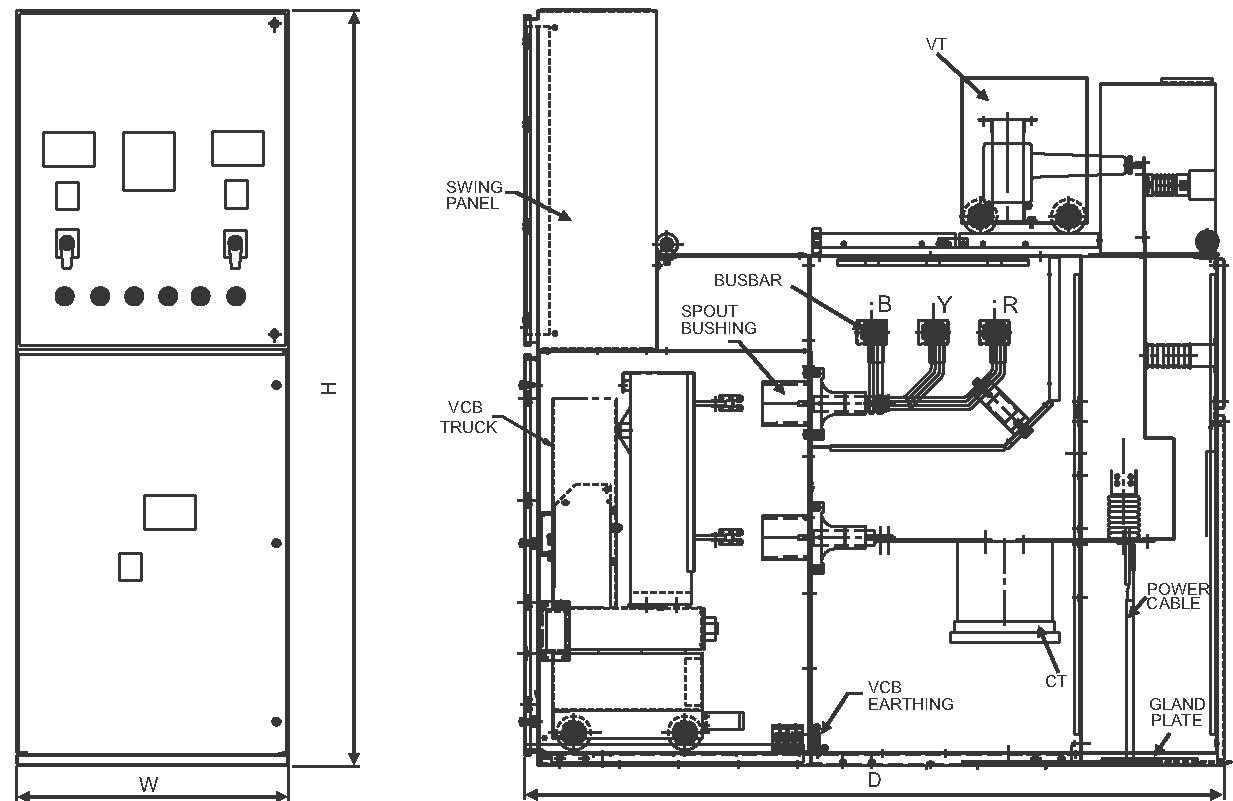

Внешний вид и габариты выключателя в ячейке
ВИД СПЕРЕДИ, ВИД СБОКУ
Размеры
|
Тип выключателя |
Вариант выключателя |
Ш х Г х В (мм) |
|
Calix |
Ток отключения КЗ: до 26.3 кА, Номинальный ток: до 1250 А, выдерживаемое напряжение: 28/75 кВ/кВp |
705x1805x1830 |
|
Ток отключения КЗ: 26.3 к 31.5 кА, Номинальный ток: до 1250 А, выдерживаемое напряжение: 35/95 кВ/кВp |
650 x 2060 x 2220 | |
|
Ток отключения КЗ: До 50 кА Номинальный ток: 1600 - 4000 A |
800 x 2060 x 2220 |
Информация для заказа
Просьба представить следующие данные, делая запрос / заказ
|
Параметры |
Значение |
|
Применение |
Фидер / Трансформатор / Двигатель / Конденсатор / Защита Генератора |
|
Условия установки |
Высота / Загрязнение / Температура окружающей среды |
|
Нормальное напряжение |
(Диапазон: 3.6 к 12 кВ) |
|
Разрывная мощность при симметричном отключении |
(Диапазон: 13.1 к 50 кА) |
|
Номинальный ток |
(Диапазон: 400 - 4000 A) |
|
Частота |
Гц 50/60 |
|
Система нейтрали |
Эффективная нейтраль/ Изолированная / Глухозаземлённая нейтраль |
|
Тип шины |
Медь / Алюминий |
|
Детали CT |
Соотношение / Нагрузка / Класс точности |
|
Трансформаторы тока |
Соотношение / Нагрузка / Класс точности / Фиксированный или выдвижной тип |
|
Релейная защита |
Функция - обеспечение кода ANSI |
|
Электромеханическое / Электронное | |
|
Измерительные приборы |
A/V / F / PF / КВТЧ / TVM и т.д. |
|
Напряжение оперативного тока |
24/30/48/110/220 V или Силовой модуль |
|
Примечание: Все другое оборудование должно быть предоставлено в соответствии со стандартным. Пожалуйста, укажите конкретный необходимый аксессуар. | |
