БКТПБ - комплектные трансформаторные подстанции 10(6) кВ в бетонной оболочке

Блочные комплектные трансформаторные подстанции в бетонной оболочке (БКТПБ) производятся предприятием ОАО НИПОМ. Предлагаются БКТПБ с различными вариантами комплектации и размещения электротехнического оборудования:

• БКТПБ в бетонном модуле размерами 5000 х 2400 х 2750 мм (длина х ширина х высота);

• БКТПБ в малогабаритном модуле 3000 х 2400 х 2750 мм.

Однотрансформаторную КТП возможно расширить до двухтрансформаторной и более, установив дополнительные модули без проведения лишних строительных работ.

вид БКТПБ

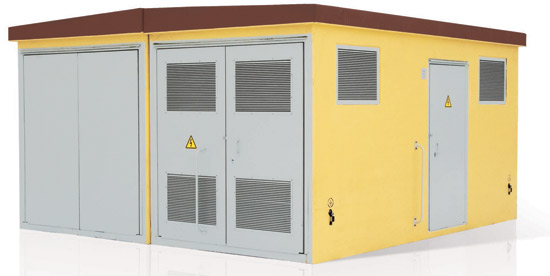

Общий вид БКТПБ

Условия эксплуатации БКТПБ:

• температура окружающего воздуха от минус 60 до плюс 40 °С;

• относительная влажность наружного воздуха до 100 %;

• высота над уровнем моря не более 1000 м;

• окружающая среда невзрывоопасная? не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, при которых разрушаются материалы и изоляция, окружающая среда — I и II по ГОСТ 15543.1 и ГОСТ 15150-69.

Бетонная оболочка соответствует требованиям ГОСТ 13015 и относится ко второму уровню ответственности и второму уровню огнестойкости по ГОСТ 12.1.004—91. Марка бетона по морозостойкости — F-50.

Подстанция может быть проходной или тупиковой, внутреннего или наружного обслуживания, с кабельным или воздушным вводом.

КТП наружного обслуживания имеет три отсека: отсек силового трансформатора, отсек РУВН и отсек РУНН (рис. а), которые отделены друг от друга огнестойкими перегородками.

БКТПБ наружного и внутреннего обслуживания

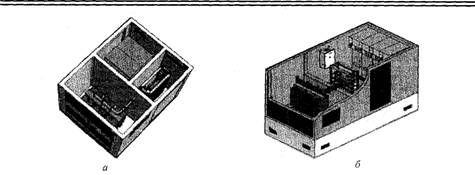

БКТПБ наружного (а) и внутреннего (б) обслуживания

КТП внутреннего обслуживания разделена на два отсека: отсек силового трансформатора и общий отсек РУВН, РУНН (отсек РУ), разделенные огнестойкой перегородкой (рис. б).

На подстанции могут быть установлены герметичные масляные или сухие трансформаторы.

Распределительное устройство высокого напряжения подстанции может выполняться с камерами КСО «Аврора» или элегазовыми моноблоками «Ладога». В качестве основных коммутационных аппаратов высокого напряжения могут быть использованы выключатели нагрузки или вакуумные выключатели с цифровой релейной защитой.

По желанию заказчика в РУВН возможна установка КРУ серий:

• RM6 компании Schneider Electric;

• 8DJ10 и 8DJ20 фирмы Siemens;

• другое аналогичное оборудование.

Распределительное устройство низкого напряжения может комплектоваться стойками с комбинациями разъединитель-предохранитель или панелями «Нева» с автоматическими выключателями.

РУВН с камерами КСО «Аврора», РУНН, выполненное с панелями НКУ, представлены на рис.

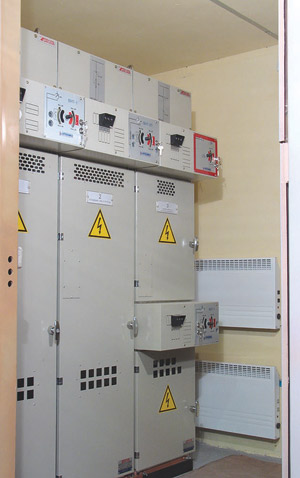

РУВН в БКТПБ на ячейках КСО «Аврора»

РУВН в БКТПБ на ячейках КСО «Аврора»

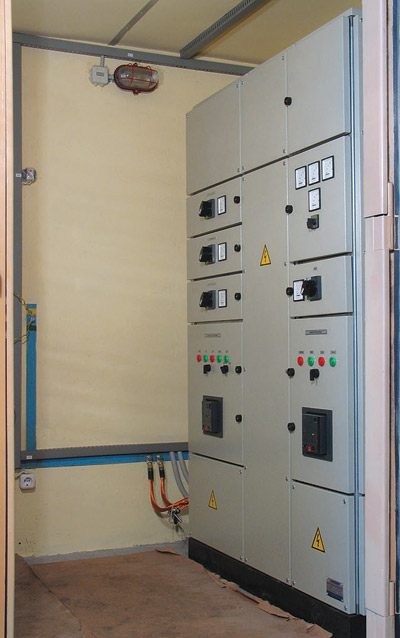

РУНН на НКУ

РУНН на НКУ

Подключение КТП к воздушным линиям 6(10) кВ и 0,4 кВ осуществляется кабелем. Надежный и герметичный ввод в стены оболочки обеспечивают кабельные уплотнения. Соединение РУВН с трансформатором выполнено одножильными кабелями с негорючей изоляцией. Такими же кабелями или шинами выполняется соединение РУНН с силовым трансформатором. Шины, соединяющие РУНН с силовым трансформатором, проходят через перегородку между отсеками. В местах прохода они закрепляются с помощью герметичных огнестойких шинных уплотнений. Двери, решетки и замки подстанции имеют влагозащищенное исполнение.

Кабели внешнего подключения поставляются в комплекте с КТП вместе с двумя металлическими кабельными лотками-мостиками к опорам воздушных линий 10(6) кВ и 0,4 кВ и с трехфазным комплектом опорных изоляторов для крепления на концевой опоре ВЛ — 10(6) кВ.
