БКТП ОАО ПО Элтехника

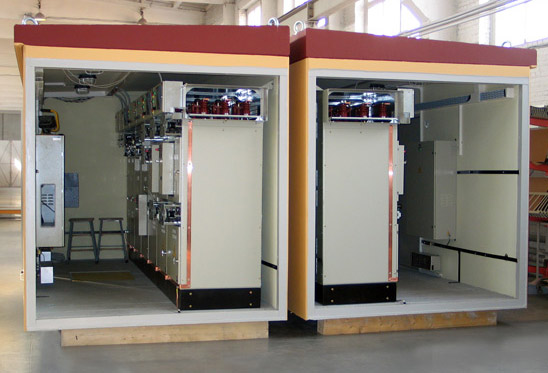

Общая характеристика модульных БКТПБ: компактны, имеют полную заводскую готовность для быстрого монтажа и ввода в эксплуатацию, а также возможность расширения однотрансформаторной подстанции (БКТПБ) до двухтрансформаторной (2БКТПБ) и более путем добавления дополнительных модулей.

Технические характеристики БКТПБ

Мощность силового трансформатора, кВ • А........100; 160; 250; 400;

630; 1000; 1250

Номинальное напряжение, кВ:

на стороне ВН.................................6; 10

на стороне НН..................................0,4

Номинальный ток сборных шин, А:

на стороне ВН..................................630

на стороне НН.................... 630; 1000; 1600; 2000; 2500

Ток термической стойкости сборных шин на стороне ВН для РУ, кА:

с воздушной изоляцией (2 с).......................12,5; 20

с элегазовой изоляцией (1с)........................20; 25

Ток электродинамической стойкости сборных шин

на стороне ВН для РУ, кА:

с воздушной изоляцией .........................31,5; 51

с элегазовой изоляцией...........................51; 63

Ток термической стойкости РУНН (1 с), кА...............До 100

Номинальное напряжение вторичных цепей, В:

переменного тока.............................100; 220

постоянного тока...........................24; 110; 220

цепей защиты ..................................24

основного освещения переменного тока...................36

аварийного освещения постоянного тока..................24

Уровень изоляции:

с маслонаполненным трансформатором............Нормальный

с трансформатором с сухой изоляцией обмоток .......Облегченный

Климатическое исполнение.......................У1,УХЛ1

Степень защиты..................................IP 23

Срок службы, лет, не менее ...........................25

Массогабаритные данные БКТПБ

Габариты БКТПБ внутреннего обслуживания, мм:

высота оболочки (габарит 1)......................... 2550

высота оболочки (габарит 2)......................... 2750

высота двойного пола/кабельного этажа.............. 1000/2000

ширина..................................... 2400

длина...................................... 5000

Габариты БКТПБ внутреннего обслуживания, мм:

высота оболочки ............................... 2750

высота двойного пола ............................1000

ширина..................................... 2400

длина...................................... 3000

Масса БКТПБ внутреннего обслуживания, кг: оболочка с оборудованием РУВН/НН без трансформатора:

габарит 1 .................................. 14800

габарит 2 .................................. 15 500

двойной пол/кабельный этаж.................... 7500/13 300

маслосборник.................................1000

Масса БКТПБ внутреннего обслуживания, кг: оболочка с оборудованием РУВН и РУНН без трансформатора ... 13 500 двойной пол.................................. 5300
