БИЛ - обработка масел

Синдеев А.Ю. (ОАО «Башкирэнерго», г. Уфа)

Сравнительный анализ БИЛ-ов и существующих аналогов.

Изменения конструкции основной изоляции, особенности эксплуатации электротехнического оборудования в последние годы ужесточают требования к изоляционным маслам. В то же время нет возможности провести переоснащение маслохозяйств системы современным оборудованием по следующим причинам:

1. политическая ситуация, в результате чего основные производители установок оказались за пределами России;
2. монополизированность этого рынка и как следствие - высокие цены на установки;
3. тяжелое финансовое положение ОАО ЭНЕРГО;
4. техническое несовершенство предлагаемого оборудования - в результате большие издержки на расходные материалы, рабочего времени.

Эти причины явились основанием для создания предлагаемых установок. По сравнению с наиболее совершенными из существующих сейчас аналогов ФСМ-2 НТМЛ-160 и ФТО-10 установки серии БИЛ имеют следующие преимущества:

1. В установках преимущественно используются элементы, производящиеся в Республике Башкортостан и России, что значительно упрощает решение вопросов комплектации и ремонта.
2. Фильтры установок имеют грубую и тонкую ступени очистки - это продляет период до замены фильтроэлементов. Использованы дешевые фильтровальные элементы, до этого применяющиеся в авиации и обладающие номинальной тонкостью фильтрации 3 мкм (в сравнении с 5 и 16 элементов фторопластовых и РЕГОТМАСС). Это немаловажно, т к. в «ОБЪЕМАХ И НОРМАХ... » 1998 г нормируется содержание мех. примесей количественно (класс промышленной чистоты).
3. В нагревателе тены с малой удельной поверхностной мощностью и материалоемкостью изолированы от масла металлическими глухими трубами (вариант трубчатого теплообменника). Это позволяет исключить пиролиз (поджаривание) масла и тем более возможность возгорания масла при внезапном отключении питания, облегчает работы по ремонту ( не надо вскрывать маслонагреватель).
4. Конструкция и объем адсорбера таковы, что одной загрузки сорбента хватает на обработку более 600 т масла, а сушка цеолита и силикагеля производится непосредственно в адсорбере.
5. Используемая методика восстановления сорбентов под вакуумом с прогревом массы сорбента изнутри позволяет при пожаробезопасной температуре (+200 °С) добиться хороших результатов и исключить повторное увлажнение цеолитов при пересыпке и транспортировке.
6. Штатный вакуумный насос и оригинальная конструкция позволяют проводить сушку твердой изоляции методом разбрызгивания, нагретого масла.

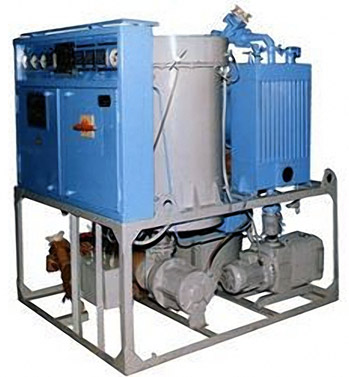

Установка обработки изоляции и трансформаторного масла БИЛ730

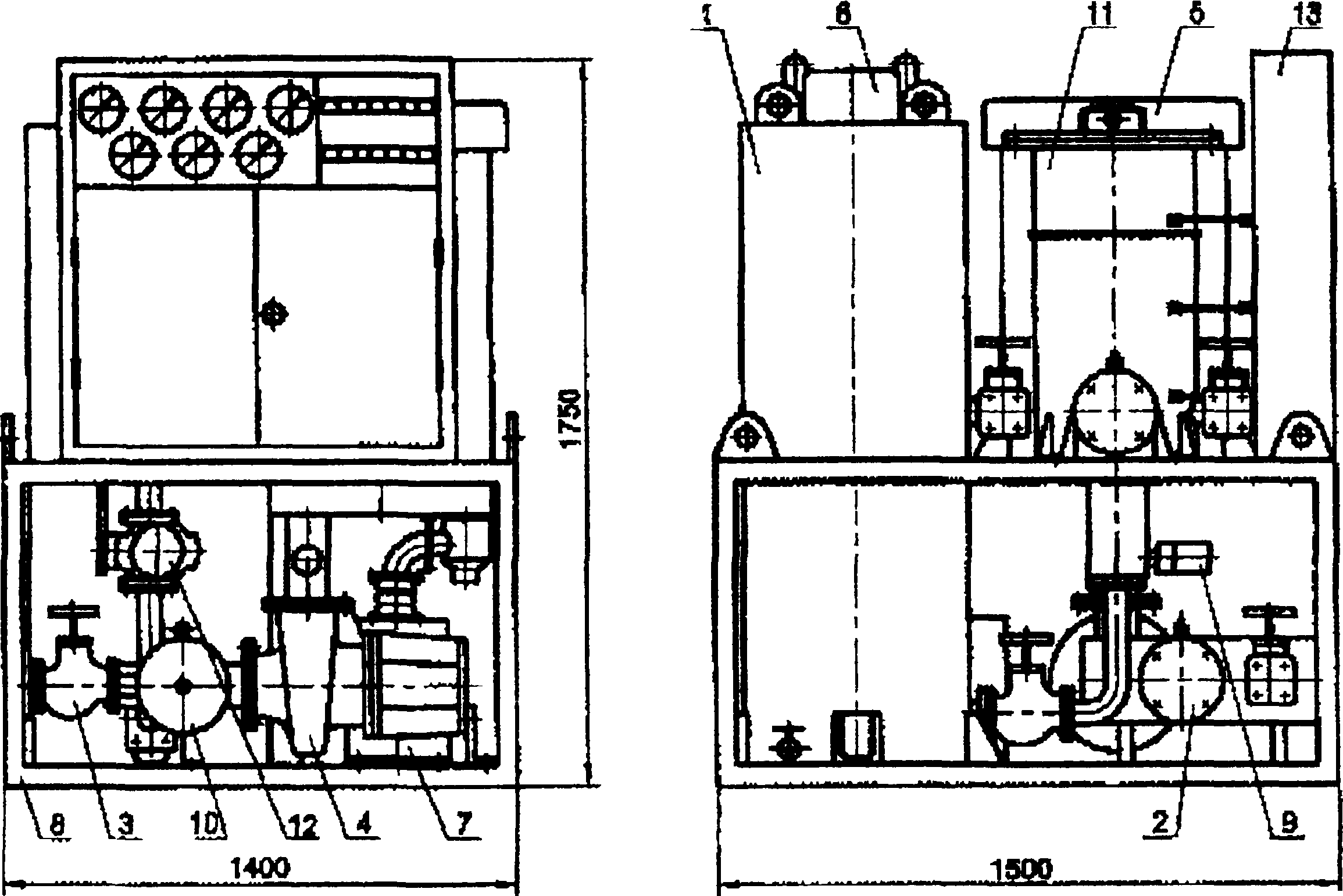

Рис. 1. Общий вид установки обработки изоляции и трансформаторного масла БИЛ730

1 - адсорбер; 2 - затвор дисковый DN100; 3 - клапан DN50; 4 - насос

масляный; 5 - маслонагреватель; 6 - нагреватель; 7 - насос вакуумный;

8 - рама; 9 - реле потока; 10 - фильтр грубой очистки; 11 - фильтр тонкой

очистки; 12 - счетчик жидкости; 13 - шкаф управления

Область применения

1. Перекачка, нагрев, сушка и очистка от механических примесей трансформаторного масла, заливаемого в силовые трансформаторы и другое маслонаполненное электротехническое оборудование.
2. Заполнение силовых трансформаторов маслом под вакуумом.
3. Нагрев силовых трансформаторов горячим маслом, в том числе при термовакуумной сушке с разбрызгиванием масла.
4. Вакуумирование силовых трансформаторов, маслонаполненных высоковольтных вводов и измерительных трансформаторов.
5. Отмывка активных частей и баков масляных трансформаторов от механических примесей и продуктов старения.
6. Восстановление изоляции маслонаполненных трансформаторов тока и напряжения.
7. Регенерация трансформаторного масла природными или синтетическими гранулированными сорбентами.
8. Регенерация природных и синтетических гранулированных сорбентов.

Основные преимущества

1. Широкие функциональные возможности, благодаря которым установка БИЛ730 заменяет несколько ранее применяемых установок.
2. Полная автономность в работе, так как регенерация сорбента, насыщенного водой, производится непосредственно в установке без привлечения дополнительных средств.
3. Возможность одновременной работы в нескольких режимах.
4. Значительное сокращение продолжительности обработки твёрдой изоляции и трансформаторного масла.
5. Повышенный ресурс работы сорбента за счёт применения термовакуумного способа регенерации.
6. Повышенный срок службы фильтроэлементов при очистке даже сильно загрязнённых масел.
7. Низкая удельная мощность нагрева масла (не более 14 кВт/м2).
8. Высокая надежность и малая тепловая инерция маслонагревателя.
9. Оперативность и гибкость в работе. Переход с одного режима работы на другой происходит за несколько минут и не требует значительных физических усилий.
10. Широкий набор принадлежностей.
11. Простота и удобство эксплуатации.

Особенности конструкции

1. Маслонагреватель выполнен в виде кожехотрубного теплообменника, в трубах которого установлены электрические нагревательные элементы. Нагреваемое масло проходит в межтрубном пространстве.
2. Исключение непосредственного контакта нагревательных элементов с маслом позволяет нагревать и обрабатывать масла любой степени загрязнённости и увлажнения без опасности их термического разложения.
3. Фильтр тонкой очистки масла включает две ступени и комплектуется современными быстро заменяемыми фильтроэлементами.
4. Адсорбер имеет цилиндрический сварной корпус, по оси которого находится электрический нагреватель. Кольцевая полость между корпусом и нагревателем заполнена сорбентом. Нагреватель предназначен для нагрева сорбента при регенерации. Снаружи адсорбер покрыт тепловой изоляцией.
5. Установка оснащена ротационным вакуумным насосом. Для охлаждения парогазовой смеси, откачиваемой при регенерации сорбента и вакуумировании трансформаторов, а также для удаления образующегося конденсата на входе вакуумного насоса установлен трубчатый охладитель, обдуваемый вентилятором.
6. Переход с одного режима работы установки на другой осуществляется путём переключения соответствующих коммутационных элементов и пересоединения двух трубопроводов.

Технические характеристики

1. Производительность по маслу, м3/ч, не менее, в режиме:

нагрева и фильтрации 36

осушки и фильтрации 3

1. Температура масла, °С, в режиме:

нагрева и фильтрации, не более 85

осушки и фильтрации 30-40

1. Влагосодержание масла после обработки, г/т, не более 10
2. Номинальная тонкость фильтрации 3
3. Давление масла на выходе установки, МПа, не менее 0,1
4. Маслонагреватель:

общая мощность, кВт 160

количество ступеней 4

мощность одной ступени, кВт 40

1. Насос масляный:

подача, м3/ч 63

напор, м вод. ст. 20

1. Насос вакуумный:

быстрота действия, л/с 25

предельное остаточное давление полное, Па 3

1. Адсорбер:

вместимость, м3 0,25

сорбент синтетический NaA

1. Регенерация сорбента:

температура, °С, не выше 250

продолжительность, ч, не более 6

1. Установленная мощность, кВт 188
2. Напряжение питания трёхфазной сети частотой 50 Гц, В 380
3. Условный проход присоединительных патрубков, мм 50, 100
4. Масса, кг 1740
5. Габаритные размеры, мм:

длина 1500

ширина 1400

высота 1750

Установка нагрева и фильтрации трансформаторного масла БИЛ720

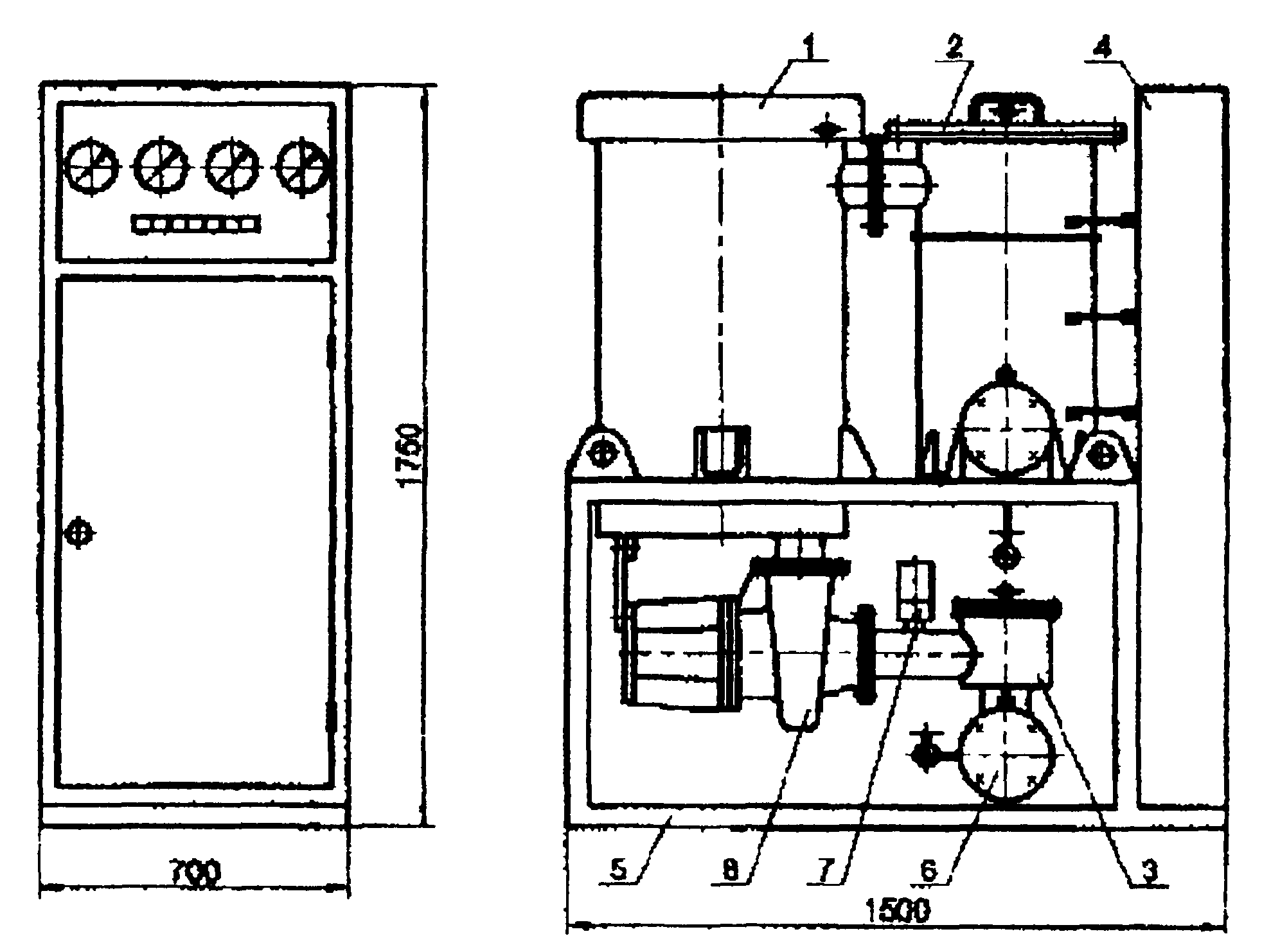

Рис. 2. Общий вид установки для нагрева и фильтрации трансформаторного масла БИЛ720 1 - маслонагренатель; 2 - фильтр тонкой очистки; 3 - фильтр грубой очистки; 4 - шкаф управления; 5 - рама; 6- затвор дисковый; 7 - реле потока; 8 - маслонасос

Область применения

1. Перекачка, нагрев и очистка от механических примесей трансформаторного масла и других электроизоляционных жидкостей.
2. Нагрев силовых трансформаторов горячим маслом, в том числе при термовакуумной сушке с разбрызгиванием масла.
3. Отмывка активных частей и баков масляных трансформаторов от механических примесей и продуктов старения.

Основные преимущества

1. Повышенный ресурс фильтроэлементов даже при очистке сильно загрязнённых масел.
2. Высокая надежность и малая тепловая инерция маслонагревателя.
3. Низкая удельная мощность нагрева масла (не более 14 кВт/м2).

Особенности конструкции

1. фильтр тонкой очистки имеет две ступени и комплектуется современными быстро заменяемыми фильтроэлементами;
2. нагревательные элементы установлены в защитных трубах и не имеют контакта с обрабатываемым маслом, что исключает его термическое разложение;
3. возможность работы под вакуумом;
4. эффективная защита от перегрева масла;
5. простота и удобство эксплуатации.

Технические характеристики

1. Производительность по маслу, м3/ч 36
2. Температура нагретого масла, °С, не выше 85
3. Номинальная тонкость фильтрации 3
4. Давление масла на выходе установки, МПа, не менее 0,1
5. Маслонагреватель:

общая мощность, кВт 160

количество ступеней 4

мощность одной ступени, кВт 40

1. Насос масляный:

подача, м3/ч 63

напор, м вод. ст. 20

1. Установленная мощность, кВт 168
2. Напряжение питания трёхфазной сети частотой 50 Гц, В 380
3. Условный проход присоединительных патрубков, мм 100
4. Масса, кг 738
5. Габаритные размеры, мм:

длина 1500

ширина 700

высота 1750

Фильтр масляный БИЛ710

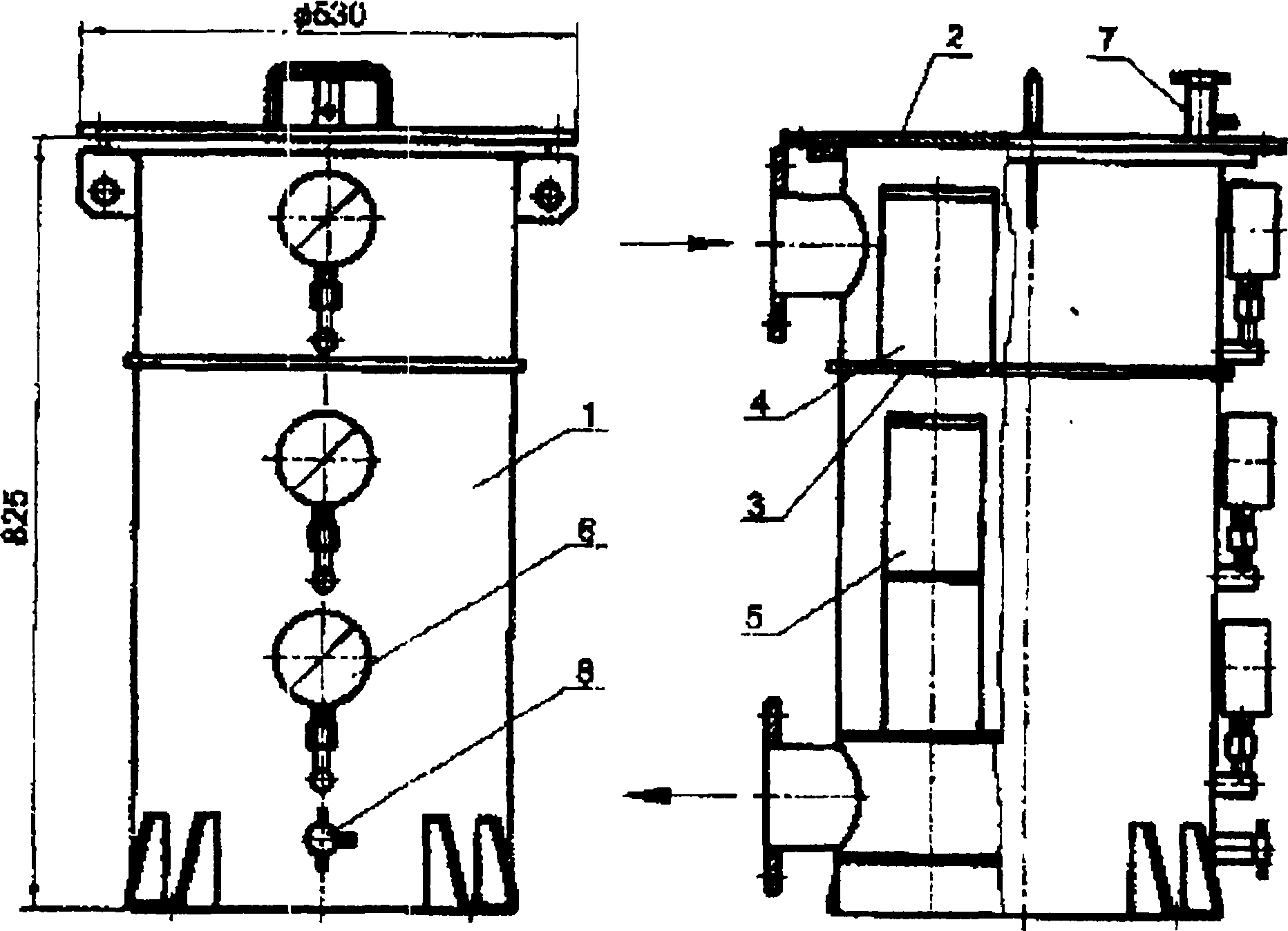

Рис. 3. Общий вид масляного фильтра БИЛ710 1 - корпус; 2 - крышка; 3 - перегородка; 4 - фильтроэлемент 1 ступени; 5 - фильтро-элемент 2 ступени; 6-манометр; 7-выпуск воздуха; 8-слив масла.

Область применения

1. Очистка трансформаторного масла и других электроизоляционных жидкостей от механических примесей.
2. Отмывка активных частей и баков масляных трансформаторов от механических примесей и продуктов старения.

Основное преимущество

Повышенный ресурс фильтроэлементов даже при очистке сильно

Особенности конструкции

1. высокая степень очистки при большой производительности;
2. применение современных быстро заменяемых фильтроэлементов;
3. простая адаптация под фильтроэлементы разных типов;
4. многократная регенерация фильтроэлементов первой ступени;
5. возможность работы под вакуумом;
6. контроль степени загрязнения фильтроэлементов по манометрам;
7. простота м удобство эксплуатации.

Технические характеристики

Номинальный расход, м3/ч	36
Температура масла, °С	20-85
Количество ступеней фильтрации	2
Номинальная тонкость фильтрации, мкм:
1 ступень	16
2 ступень	3
Количество фильтроэлементов:
1 ступень	4
2 ступень	8
Номинальное давление, МПа	0,25
Условный проход присоединительных патрубков, мм	100
Масса, кг	112
Габаритные размеры, мм:
длина	545
ширина	530
высота	890
