BB/TEL вакуумные выключатели

Выключатели серии BB/TEL являются современными выключателями, в которых реализованы достижения в отечественной вакуумной коммутационной технике и электромеханике, позволившие создать аппараты наиболее высокого технического уровня, не требующие ремонта в течение всего срока службы.

ОБЩИЙ ВИД ВЫКЛЮЧАТЕЛЯ:

1 - контактные выводы;

2 - полюсы выключателя;

3 - корпус привода

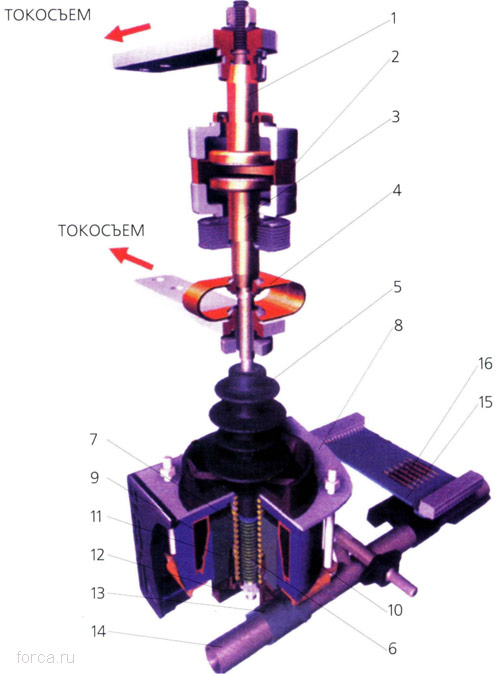

Разрез полюса выключателя BB/TEL в отключенном состоянии:

1 - неподвижный контакт ВДК;

2 - вакуумная дугогасительная камера (ВДК);

3 - подвижной контакт ВДК;

4 - гибкий токосъем;

5 - тяговый изолятор;

6 - пружина поджатия;

7 - отключающая пружина;

8 - верхняя крышка;

9 - катушка;

10 - кольцевой магнит;

11 - якорь;

12 - втулка якоря;

13 - кулачок;

14 - вал привода выключателя;

15 - постоянный магнит;

16 - герконы (контакты для внешних вспомогательных цепей)

"
