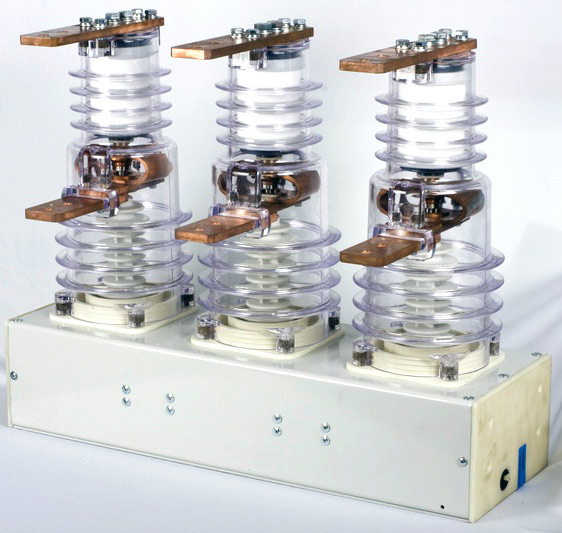

BB/AST 10-16/630 вакуумный выключатель

Сквозной ток короткого замыкания, кА, не более:
- ток электродинамической стойкости
- ток термической стойкости

41
16

Нормированное содержание апериодической составляющей, %

35

Напряжение внешних вспомогательных цепей выключателя, В:
- переменного тока частотой 50 (60) Гц
- постоянного тока

24 230
24 220

Напряжение питания электромагнитов привода, В

±200 350

Собственное время отключения выключателя, с, не более:

0,025

Собственное время включения выключателя, с, не более:

0,035

Ход подвижного контакта, мм

6+2

Дребезг главных контактов, с, не более:

0,002

Разновременность замыкания и размыкания главных контактов, с, не более

0,0033

Ток среза, А, не более

5,5

Средняя скорость подвижного контакта полюсов (камер) при включении на последних 3мм перед замыканием, м/с

0,5 0,9

Средняя скорость подвижного контакта полюсов (камер) при отключении на расстоянии 3мм после размыкания, м/с

1,0 1,9

Время замкнутого состояния главных контактов в цикле "ВО", с, не более:

0,045

Электрическое сопротивление главных цепей полюсов, мкОм, не более

50

Пределы отклонения номинального оперативного напряжения БУ при включении, %:

85 105

Пределы отклонения номинального оперативного напряжения БУ при отключении, %:
- переменного тока частотой 50 (60) Гц
- постоянного тока

65 120
70 110

Коммутационная стойкость главных контактов при номинальном токе отключения операций "О", не менее

70

Механический ресурс главных контактов, циклов "ВО", не менее

50000

Гарантийный срок эксплуатации, лет

7

Срок службы, лет

30

Масса выключателя, кг

44
