Барабаны и ролики для прокладки кабельной линии
Приспособления для прокладки кабельной линии.
![Барабаны для прокладки кабельной линии](/images/spravka/kabel/barabany.png")
На одной стороне щеки барабана, имеется отверстие для вывода из барабана нижнего конца кабеля, должны быть нанесены надписи "Катать по стрелке", "Не класть плашмя", "При разгрузке не сбрасывать также стрелка, указывающая направление вращения барабана с кабелем при его перекатывании Следует иметь в виду, что направление вращения, обозначенное на щеке барабана стрелкой, следует соблюдать только при перемещении барабана перекатыванием, при разматывании же кабаля с барабана, установленного на домкраты, вращать барабан нужно в обратном направлении.
В зависимости от диаметра и веса кабеля он наматывается на деревянный или металлический барабан: №18-22.
Номера и размеры наиболее распространенных барабанов.
ГОСТ 5151-79
| Диаметр | Длина шейки | Количество шпилек | ||
| щеки | шейки | |||
| 18 | 1800 | 1120 | 900 | 6 |
| 20 | 2000 | 1220 | 1000 | 6 |
| 22 | 2200 | 1320 | 1000 | 8 |
Кабель наматывается на 100 мм ниже края щеки барабана.
Минимальная длина кабеля на барабане.
| Номинальное напряжение кабеля, кВ | Сечение жил, мм2 | Маломерные отрезки, дайна, не менее, м |
| 1 | До 70 | 50 |
| 95 и 120 | ||
| 150 и более | ||
| 6 и 10 | До 70 | 100 |
| 95 и 120 | 50 | |
| 150 и более | 50 | |
| 20 и 35 | Все сечения | 10 |
Примечание:
1. Строительная длина кабелей с жилами всех сечений на напряжение 6 и 1О кВ, предназначенных для прокладки в туннелях и каналах, должна быть не менее 400 м.
2. Строительная длина одножильных кабелей на напряжение 20 и 35кВ должна быть согласована при заказе.
3- Для марок АСКл, СКл, АОСК, ОСК маломерные отрезки не допускаются.
Ролики линейные и угловые - проверить смазку!

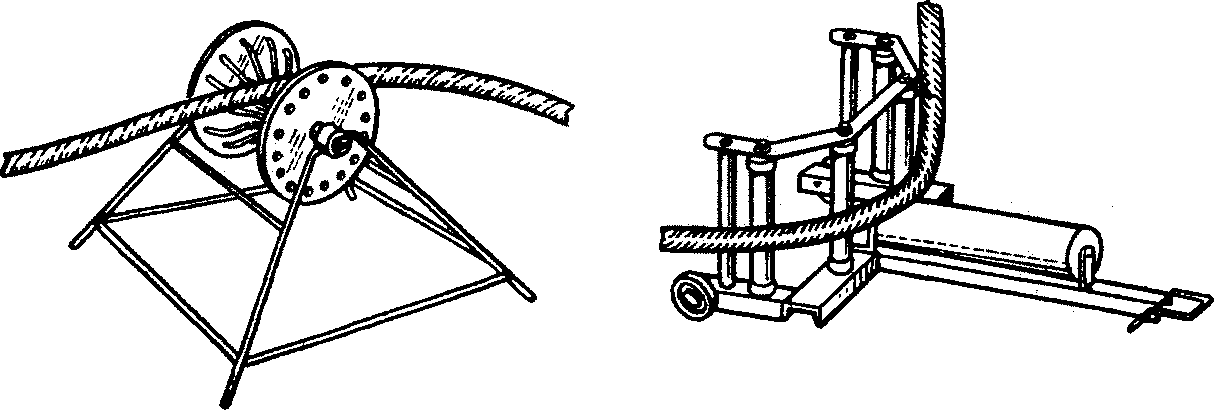

Ролик линейный и угловой.
"
