BA - анализаторы электрической прочности трансформаторного масла

Портативные анализаторы электрической прочности изоляционного масла BA60, BA75, BA80 и BA100 компании b2 high voltage Diagnostics (Швейцария).

Рис. 1

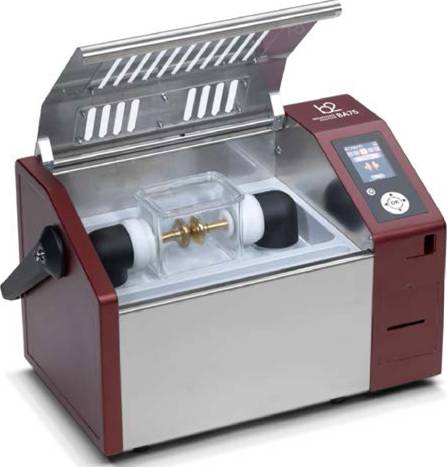

До сегодняшнего дня еще никогда испытание трансформаторного масла на прочность не могло быть выполнено с такой легкостью и быстротой, как сейчас при помощи испытательной установки серии BA производства компании b2 High Voltage Diagnostics (рис. 1). Оператору необходимо лишь залить пробу масла в испытательную ячейку (рис. 2), выбрать в меню программу испытания - а именно ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний» и запустить прибор.

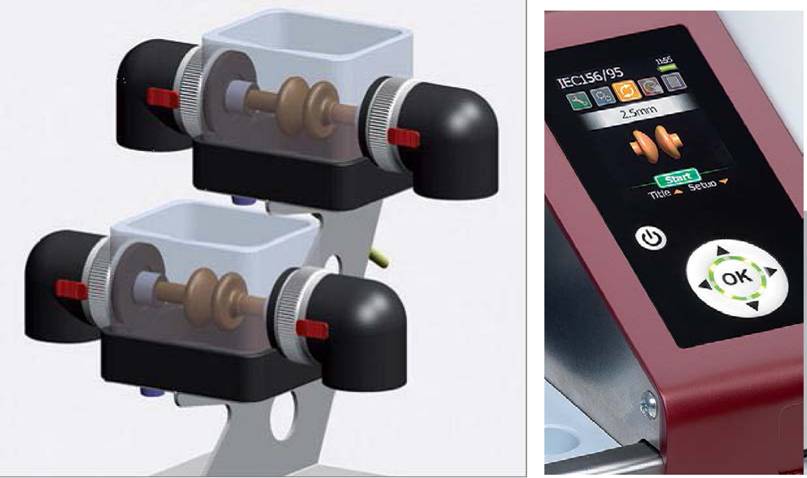

Рис. 2 Рис. 3

Дальнейший процесс происходит полностью автоматически и не требует вмешательства персонала. Установка будет следовать утвержденной методике испытания (ГОСТ 6581-75), проводя последовательно 6 тестов, самостоятельно перемешивать образец масла между пробоями, давая заданное ГОСТом время отстояться образцу между тестами. В конце процедуры будет рассчитано, выведено на дисплей прибора (рис. 3) или на печать на встроенный принтер (рис. 4), который входит в стандартный комплект поставки) все результаты каждого испытания, расчет среднего арифметического значения пробивного напряжения, среднюю квадратическую ошибку и коэффициент вариации.

Испытательная установка имеет большой, цветной, графический дисплей, на котором отображается не только результаты испытания, но и в графическом виде скорость нарастания напряжения, время, напряжение пробоя.

Необходимо также отметить, что прибор имеет встроенную память и беспроводной компьютерный интерфейс Bluetooth, что позволяет мгновенно передавать протоколы измерения на ПК. Уникальной особенностью поставляемого вместе с прибором программного обеспечения является возможность одновременного управления несколькими установками для испытания.

Рис. 4

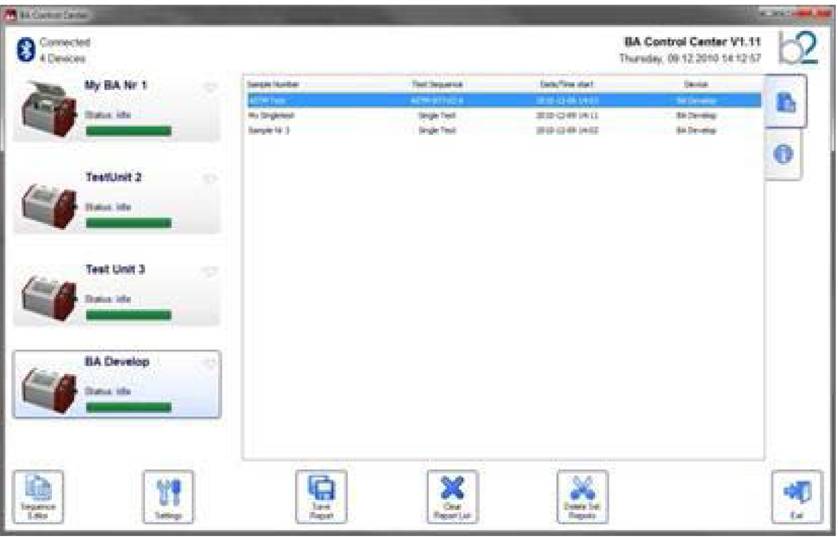

Оператор может запустить процесс испытания одной установкой, в то время как на другой он уже проводится, а третья установка в это время может передавать результаты измерения на компьютер (рис. 5).

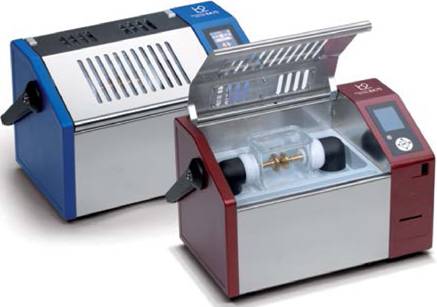

Серия ВА состоит из 4 приборов - BA60, BA75, BA80 и BA100 с максимальным напряжением до 60, 75, 80 и 100кВ соответственно (рис. 6).

Рис. 5

Очень важным параметром на сегодняшний день является не только максимально возможное подаваемое установкой напряжение, но и время его отключения при наступлении факта пробоя. Многие установки, генерирующие высокое напряжение при помощи высоковольтных масляных трансформаторов не позволяют мгновенно (менее 5мкс) отключить подачу высокого напряжения - данный процесс (просто из- за технологии генерации высокого напряжения) может занимать в 1000 раз большее время - до 10мсек, что недопустимо при испытании современных синтетических масел, так как ведет к разложению образца, карбонации масла и невозможности корректно продолжить испытания. Генерация высокого напряжения в установках серии ВА производится при помощи элементов силовой электроники и высоковольтных усилителей, что позволяет не только генерировать идеальный синусоидальный испытательный сигнал, быстро (менее 5мкс) отключать подачу высокого напряжения при наступлении пробоя, но и самым прямым образом влияет на вес и размеры установки. Вес BA80 (до 80кВ) включая встроенные аккумуляторные батареи большой мощности составляет 19кг.

Все приборы серии ВА имеют тройное питание - от сети 220В, встроенного аккумулятора (позволяет работать сутки без перезарядки), или 12В прикуривателя автомобиля, что позволяет проводить испытание образца непосредственно на предприятии заказчика.

Рис. 6

Одним из удобств является также встроенный датчик температуры, который позволяет непосредственно измерять и записывать реальную температуру тестируемого образца.

Необходимо отметить, что все приборы серии BA внесены в государственный реестр средств измерений РФ по номером 46528-11, допущены к применению на территории Российской Федерации и метрологически обеспечены в эксплуатации.
