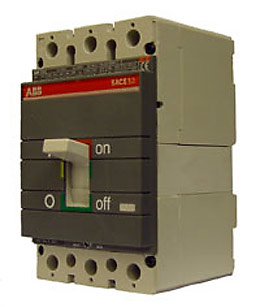

Автоматические выключатели SACE Isomax S3
Автоматические выключатели серии S3
- Номинальный ток: 160 А.
- Расцепитель: термомагнитный.
- Исполнение: стационарное, втычное, выкатное.
Автоматические выключатели SACE Isomax S3
| Параметры | Единица измерения | S3 В | S3 N | S3 S |
| Номинальный ток | А | 160 | ||
| Количество полюсов | штук | 3(4) | ||
| Рабочее напряжение: переменного тока 50-60 Гц постоянного тока | В В | 690 500 | ||
| Номинальное импульсное напряжение | кВ | 6 | ||
| Номинальное напряжение изоляции | В | 690 | ||
| Напряжение промышленной частоты (испытание в течение 1 мин) | В | 3000 | ||
| Полный ток отключения: переменный ток 220/230 В переменный ток 380/415 постоянный ток 250 В, (2 полюса последовательно) постоянный ток 500 В, (3 полюса последовательно) | кА кА к А кА | 25 16 16 16 | 50 35 35 35 | 65 50 50 50 |
| Номинальный ток отключения (% от полного тока отключения) | % | 100 | 75 | 75 |
| Допустимый ток включения на короткое замыкание (415 В~) | кА | 32 | 74 | 105 |
| Время отключения (415 В-) | мс | 8 | 7 | 6 |
| Расцепители: термомагнитный Т регулируемый, М фиксированный 5IH Т регулируемый, М фиксированный 10I„ только магнитный М фиксированный | Да Да Да | Да Да Да | Да Да | |
| Механическая износостойкость, количество циклов/количество циклов в час | 25000/240 | |||
| Электрическая износостойкость, количество циклов/количество циклов в час | 8000/120 | |||
| Базовые размеры (стационарный на 3/4 полюса): ширина глубина высота | мм мм мм | 90/120 120 | ||
| Вес: стационарный втычной | кг кг | 1,1/1,5 1,3/1,7 | ||
