Автоматические выключатели А3700Ф

Автоматические выключатели А3700Ф предназначены для отключения электрических установок при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для оперативного включения и отключения электрических цепей напряжением 220 В постоянного тока и 380 В переменного тока частотой 50 или 400 Гц. Выключатели допускают нечастые пуски асинхронных двигателей.

Типовое обозначение выключателя А37ХУФ расшифровывается следующим образом:

1. А — Условное обозначение вида аппаратов (автоматические выключатели);
2. 37 — Порядковый номер разработки (серии);
3. X — Обозначения типоразмера выключателя по номинальному току:
1. — 160 А;
2. — 250 А;
3. — 630 А.

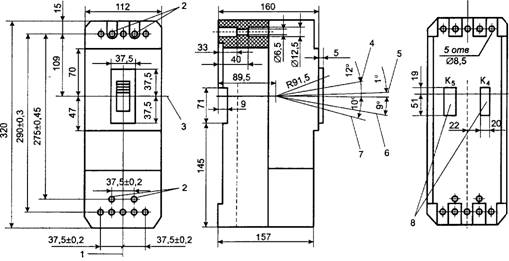

Габаритные и установочные размеры выключателей А3710

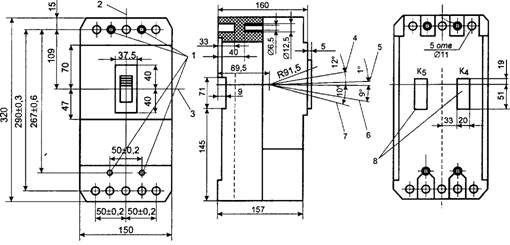

Габаритные и установочные размеры выключателей А3720

1. Y — Обозначение числа полюсов выключателя и исполнения токовой защиты:
1. — двухполюсные с электромагнитными расцепителями;
2. — трехполюсные с электромагнитными расцепителями;
1. — двухполюсные с электромагнитными и термобиметаллическими расцепителями;
2. — трехполюсные с электромагнитными и термобиметаллическими расцепителями;
3. — двухполюсное неавтоматическое;
4. — трехполюсные неавтоматическое.
2. Ф — Обозначение модификации выключателей серии А3700 в фенолпластовом корпусе.

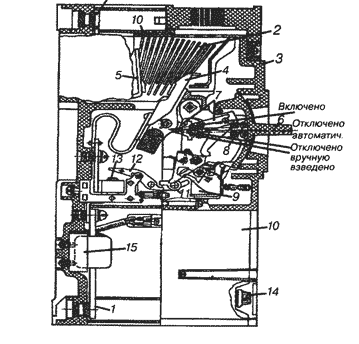

Общий вид автомата А3710:

1 — зажимы главной цепи;

2 — дугогасительная камера;

3 — пластмассовая крышка;

4 — подвижный контакт;

5 — неподвижный контакт;

6 — рукоятка управления;

7 — механизм свободного расцепления;

8 — пружины моментного включения и

отключения;

9 — катушка независимого расцепителя;

10 — полупроводниковый блок управления:

11 — отключающая рейка;

12 — якорь;

13 — сердечник расцепителя максимального

тока мгновенного действия;

14 — шкала и ручка регулирования уставок:

15 — трансформаторы тока.
