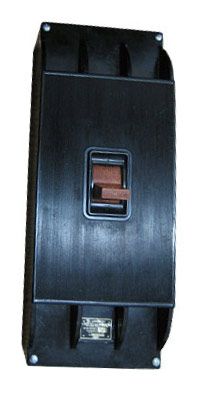

Автоматические выключатели серии A3100 применяются в электроустановках напряжением 500 В переменного и 220 В постоянного тока.
Номинальный ток автомата, А | Тепловой или комбинированный расцепитель | Электромагнитный расцепитель | |||||
Номинальный ток, А | Номинальный ток при установке автоматических выключателей в закрытых шкафах, А | Уставка тока мгновенного срабатывания, А | Номинальный ток, А | Уставка тока мгновенного срабатывания, А | |||
переменного | постоянного | ||||||
А3161 А3162 А3163 | 50 | 15 | 12 | - | - | - | - |
20 | 17 | ||||||
25 | 21 | ||||||
30 | 25 | ||||||
40 | 34 | ||||||
50 | 42 | ||||||
А3114 А3113 | 100 | 15 | 12 | 150 | 15 | 150 | |
20 | 17 | 200 | 20 | 200 | |||
25 | 21 | 250 | 25 | 250 | |||
30 | 25 | 300 | 30 | 300 | |||
40 | 34 | 400 | 40 | 400 | |||
50 | 42 | 500 | 50 | 500 | |||
60 | 51 | 600 | 60 | 600 | |||
80 | 68 | 800 | 80 | 800 | |||
100 | 85 | 1000 | 100 | 1000 | |||
Тип автомата | Номинальный ток автомата, А | Тепловой или комбинированный расцепитель | Электромагнитный расцепитель | ||||
Номинальный ток, А | Номинальный ток при установке автоматических выключателей в закрытых шкафах, А | Уставка тока мгновенного срабатывания, А | Номинальный ток, А | Уставка тока мгновенного срабатывания, А | |||
переменного | постоянного | ||||||
, А3124 А3123 | 100 | 15 | 12 | 430 | 30 | - | 430 |
20 | 17 | 430 | 30 | - | 430 | ||
25 | 21 | 430 | 30 | - | 430 | ||
30 | 25 | 430 | 30 | - | 430 | ||
40 | 34 | 600 | 100 | 600 | |||
50 | 42 | 600 | 100 | 600 | |||
60 | 51 | 600 | 100 | 600 | |||
80 | 68 | 800 | 100 | 800 | |||
100 | 85 | 800 | 100 | 800 | |||
А3134 А3133 | 200 | 120 | 102 | 840 | 200 | 840 | |
150 | 127 | 1050 | 200 | 1050 | |||
200 | 170 | 1400 | 200 | 1400 | |||
А3144 А3143 | 600 | 250 | 212 | 1750 | 600 | 1750 | |
300 | 155 | 2100 | 600 | 2100 | |||
400 | 340 | 2800 | 600 | 2800 | |||
500 | 425 | 3500 | 600 | 3500 | |||
600 | 510 | 4200 | 600 | 4200 |
Кратность тока срабатывания теплового расцепителя автоматических выключателей типа А3160 составляет 1,35, а всех остальных типов — 1,45.
