Автогазовые выключатели

В автогазовых выключателях для гашения дуги используется газ, выделяющийся из твердого газогенерирующего материала дугогасительной камеры. В системах электроснабжения городов и промышленных предприятий достаточно широко распространены выключатели нагрузки ВН-16; ВН-17 на 6 - 10 кВ с простейшей дугогасительной камерой, имеющей вкладыши из органического стекла. Однако эти выключатели не могут включаться на ток КЗ, равный току динамической стойкости, и допускают сравнительно малое количество отключений номинального тока.

В настоящее время эти выключатели модернизированы в серию ВН-10. Они могут снабжаться предохранителями ПК-6 или ПК-10 для защиты от токов КЗ, автоматическим устройством для отключения при срабатывании предохранителя, приводом ПРА и заземляющими ножами.

Рис. 2. Выключатель нагрузки ВН-10:

1 - система главных контактов;

2 - дугогасительное устройство;

3 - система дугогасительных подвижных контактов

Номинальное напряжение, кВ 10

Номинальный ток, А 400

Среднеквадратичное значение тока за время его протекания

(ток термической стойкости), кА 10

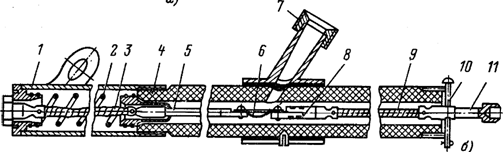

Автогазовый выключатель УПС-35У1: а - общий вид: 1 - сварная рама; 2 - опорный изолятор; 3 - металлическая труба; 4 - винипластовая генерирующая трубка; 5 - корпус с патрубком поперечного дутья; 6 - контактный нож; 7 - изолятор-толкатель; б - патрон УПС-35У1 исполнения «патрон — плавкая вставка»: 1 — металлическая труба; 2 - втягивающая пружина; 3 - гибкий трос: 4 - газогенерирующая трубка; 5 - стержень; 6 - плавкая вставка; 7 - дутьевой патрубок: 8 - контактная система; 9 - гибкая токоведущая часть; 10 - стопорный винт; 11 - стреловидный оконцеватель.

б)

Достоинства автогазовых выключателей: отсутствие масла; небольшая масса.

Недостатки: быстрый износ твердого дугогасителя, относительно большой износ контактов или да разрушение (в выключателе УПС).
