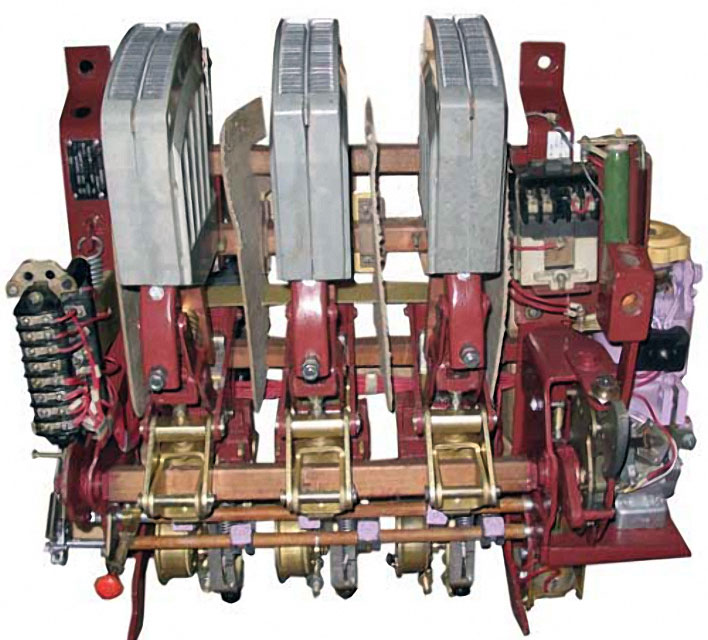

АВМ-15

Автоматические воздушные выключатели АВМ-15 предназначены для установки в цепях с напряжением постоянного тока до 440 и переменною - до 500 В, частотой 50 или 60 Гц (для экспорта) для защиты электрических установок от перегрузок и коротких замыканий, а также для нечастых (до 5 в сутки) включений и отключений электрических цепей при номинальных режимах работы, в том числе и асинхронных электродвигателей, если их пусковые характеристики согласованы с защитными характеристиками выключателей.

Выключатели имеют исполнения: общепромышленное, морское (для применения на судах), экспортное (для поставок в страны с умеренным и тропическим климатом).

Выключатели выпускаются в открытом исполнении; они рассчитаны для работы в среде невзрывоопасной, не содержащей значительного количества агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию, не насыщенной токопроводящей пылью и водяными парами.

Выключатели общепромышленные, морские и для экспорта в страны с умеренным климатом рассчитаны для работы при температуре окружающего воздуха от - 25 до +40° С, а выключатели для экспорта в страны с тропическим климатом - до +45° С. Выключатели могут работать на высоте не более 1000 л над уровнем моря.

Таблица основных номинальных токов автоматов АВМ-15

Технические характеристики автоматов АВМ

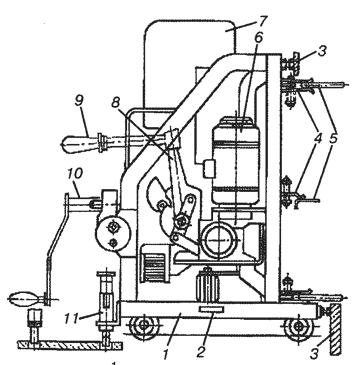

Общий вид автомата АВМ-15:

1 — тележка;

2 — скользящий контакт заземления;

3 — упоры тележки в распределительном

устройстве;

4 — штепсельные контакты на автомате;

5 — контактные ножи, смонтированные в

распределительном устройстве;

6 — электродвигательный привод;

7 — дугогасительная камера;

8 — механизм свободного расцепления;

9 — съемная оперативная рукоятка;

10 — съемная рукоятка вкатывающего

устройства;

11 — фиксатор положения автомата.
