Арматура для стационарных защитных и рабочих заземлений СИП «АМКА» и РУ 0,4 кВ

В отличие от отечественной арматуры, используемой для соединения контактов стационарных защитных заземлений, приведенной в I томе справочника, в финской энергетике применяют набор арматуры для этих целей: зажимы для соединения заземлителя непосредственно с несущим тросом; заземляющие планки, позволяющие присоединить заземляющим проводник непосредственно к заземлителям; шины заземлений, позволяющие присоединить к одному заземляющему проводнику несколько ответвлений кзаземлителю и, наконец, шинные зажимы, обеспечивающие не только соединение заземлителей с заземляющим проводником.

но и, при необходимости, позволяют отсоединить, например, для испытаний, любой проводник заземления.

Однако, зажимы, приведенные на рис. 2.8.98, могут соединять проводники сечением только до 70 мм2. Поэтому, например, для соединения нулевого провода (троса) на ВЛИ 0,4 кВ применяют соединительный зажим SL 4.2 или SL 4.25, приведенный ранее, который позволяет соединять проводники сечением до 120 мм2. При этом зажим SL 4.25 имеет пружину, облегчающую и совершенствующую соединение проводов.

Напомним, что непосредственно на ВЛИ 0,4 кВ с проводами «АМКА» (или с другими изолированными проводами) и железобетонными опорами несущий трос (нулевой провод) соединяют с заземляющими проводниками (выпусками), выходящими из верхней части опоры, а также с повторными заземлениями, расположенными на опорах через 200 м по трассе ВЛ (при числе грозовых дней в году до 40) и через 100 м (число грозовых дней в году свыше 40).

На ВЛИ 0,4 кВ с деревянными опорами заземляют несущий трос (нулевой провод) непосредственно через повторные/заземления.

Заземляющие планки облегчают использование зажимов заземления в составе заземляющего устройства, а также с шинными зажимами, которые могут использоваться для соединения проводников не только в составе заземляющих устройств, но, например, на силовых и измерительных трансформаторах, для крепления провода на шпильке проходного изолятора, например, трансформатора, и в других случаях.

Основание PSS116 для зажима заземления

Основание PSS116 для зажима заземления

Тип № заказа Масса, г Кол-во в упаковке, шт
PSS 116 50 440 51-0 160 25

Основание применяют для отвода зажима заземления от поверхности опоры, чтобы химикаты пропитки древесины не могли его повредить. Когда заземляющий спуск медный, тогда применяют переходной зажим SM 2.21; при стальном заземляющем проводе применяют соединительный зажим SL 4.21 или заземляющий зажим SM 2.24

Основания для зажимов заземления типа PSS 116

Тип фиксатора № заказа Сечение провода, мм Масса, г Кол-во в упаковке, шт
SM 2.24 50 433 37-4 А1 16...99; Си 6...35 180 25

Зажим заземления SM 2.24 применяют тогда, когда в ранее смонтированном заземляющем проводе используют место разрыва в целях создания возможности последующего измерения сопротивления заземления.

Зажим заземления SM 2.24

Зажим заземления SM 2.24

Зажим заземляющий ПС отечественного производства предназначен для подсоединения нулевой жилы провода к стальному стержню заземляющего спуска. Зажим выполнен в виде сплошной нижнеи и двух верхних прижимных стальных плашек, что позволяет устанавливать в зажим провода разного сечения. Масса зажима 0,28 кг.

Зажим заземляющий типа ПС

Зажим заземляющий типа ПС (отечественного производства)

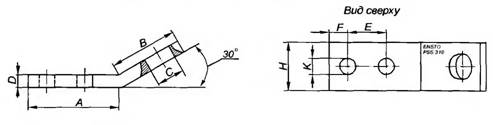

Шины заземления PSS 10 и PSS 310

Шины заземления PSS 10 и PSS 310

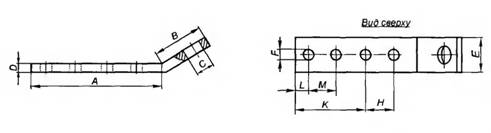

Шины заземления PSS 127 и PSS 309

Шины заземления PSS 127 и PSS 309

Шина заземления PSS 309.5

Шина заземления PSS 309.5

Тип шины № заказа Сечение провода, мм2 Для зажимов Нагрузка, Н Масса, г Кол-во в упаковке, шт
PSS 309.5 50 440 28-8 400 KG6.1, KG16, KG16.1, KG43, KG26, KG20, KG23, KG36, KG42.KG26.4 950 700 25

Технические характеристики шин заземления PSS 10 и PSS 310

Тип

зажима

№ заказа Сечение проводов, мм2 Для зажимов Размеры, мм Нагрузка, H Масса, г Кол-во в упаковке, шт
A В С D E F H К
PSS 10 50 440 01-5 150 KG 6, KG 16, KG 41, KG 43, KG 44, KG 20 48 40 0 14 5 23 11 32 11 400 94 100
PSS 310 50 440 18-9 400 KG 26, KG 26.4 75 55 0 22 10 32 16 40 13 950 900 25

Технические характеристики шин заземления PSS 127 и PSS 309

Тип

зажима

№ заказа Сечение проводов, мм' Для

зажимов

Размеры, мм Нагрузка, H Масса, г Кол-во в упаков-ке, шт
A В С D E F К H L m
PSS 127 50 440 14-8 150 KG 6, KG 16, KG 41, KG 43, KG 44, KG 20 93 40 0 14 5 30 11 56 23 11 23 400 145 50
PSS 309 50 440 17-1 400 KG 26, KG 26.4 142 55 0 22 10 40 13 83 32 16 32 950 600 25

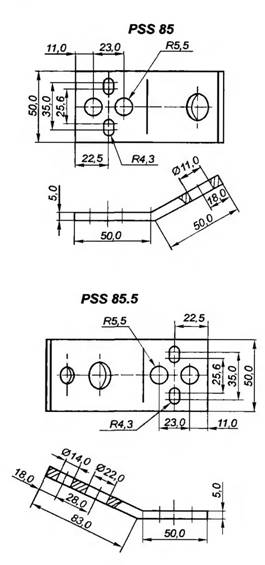

Шина заземления типа PSS 85

Шина заземления типа PSS 85

Тип шины № заказа Сечение провода, мм Для зажимов Нагрузка, Н Масса, г Кол-во в упаковке, шт
PSS 85 50 440 15-5 250 KG6, KG 16, KG41, KG43, KG44, KG20 600 145 50
PSS 85.5 50 440 50-2 185

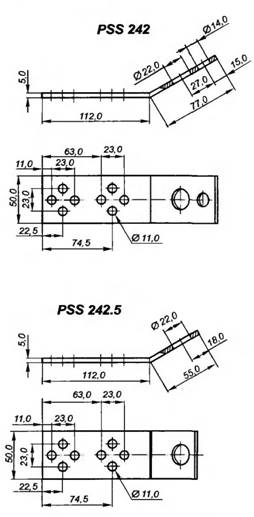

Шина заземления PSS 242

Шина заземления типа PSS 242

Шины подходят ко всем шинным зажимам, которые можно установить также перпендикулярно

Тип шины № заказа Сечение провода, мм Для зажимов Нагрузка, Н Масса, г Кол-во в упаковке, шт
PSS 242 50 440 15-3 250 KG6, KG 16, KG41, KG43, KG44 600 330 25
PSS 242.5 50 440 53-6 370

Для работы с проводами «АМКА» применяется следующий инструмент:

трубчатый торцовый ключ 8/10 мм, тип ST 5;

шарнирный ключ 13/17 мм для алюминиевых зажимов, тип ST 20;

динамометрический ключ (предел измерения усилия до 4,5 Нм), тип ST 30 и насадки к нему, тип ST 12 и ST 13;

- шестигранный ключ 8 мм, тип ST 32;

- держатель зажимов (тип ST 34) и отделительные клинья для разделения проводов в жгуте, тип ST 31. Более подробные характеристики перечисленного выше инструмента можно найти в технических инструкциях по монтажу и ремонту проводов «АМКА».
