Анкерная и поддерживающая арматура для проводов СИП Торсада

Анкерная арматура для крепления несущего троса СИП «Торсада» на опорах и на стенах зданий и сооружений.

Подвеска проводов «Торсада» на опорах производится с помощью анкерных, концевых и поддерживающих зажимов, захватывающих только несущий нулевой провод. При этом провода натягиваются с таким усилием, чтобы минимальная высота подвески провода над землей при температуре 40 °С без ветра составляла:

1. 1 м — при прокладке проводов вдоль автодорог и на путях прохождения автотранспорта, но вне досягаемости транспортных средств; вдоль или поперек дорог, закрытых для движения автотранспорта; над необработанными земельными участками (горная, болотистая местность) или обрабатываемыми участками, но вне досягаемости технических средств больших размеров;

1. 1 м — над культивируемыми землями, обрабатываемыми крупногабаритной сельскохозяйственной техникой;

1. 1 м — над дорогами и вдоль дорог, открытых для движения автотранспорта.

Закрепление несущего нулевого провода в клиновом зажиме осуществляется путем защемления провода в подложках из изолирующего материала. Таким образом обеспечивается двойная изоляция жилы несущего провода и предохраняется от разрушения изоляционное покрытие жилы. В зависимости от способа прокладки и механической прочности провода для его подвески на опорах применяются зажимы РА 54- 1500 (для провода сечением 54,6 мм2 на усилие 1500 даН) и РА 70-2000 (для провода сечением 70 мм2 на усилие 2000 даН). Для прокладки провода по фасадам зданий применяются зажимы РА 54-600 (для провода сечением 54,6 мм2 на усилие 600 даН) и РА 70-600 (для провода сечением 70 мм2 на усилие 600 даН). В зависимости от способа сооружения электрической сети поставляется следующая арматура для проводов «Торсада»:

»- для подвески на опорах — комплекты для простого и двойного крепления проводов;

»- для прокладки по фасаду зданий — комплекты для завинчивания или забивки крепления в стену;

»- для натягивания по фасаду зданий — комплекты простого и двойного крепления.

Для подвески проводов на анкерных и угловых опорах предусматривается двойное анкерное крепление.

В зависимости от способа монтажа проводов «Торсада» применяется различная арматура. Например, в соединениях, замена которых не предусмотрена, используется арматура, монтируемая опрессованием, а для упрощения монтажа и демонтажа ответвлений применяется арматура, предназначенная под механическое затягивание.

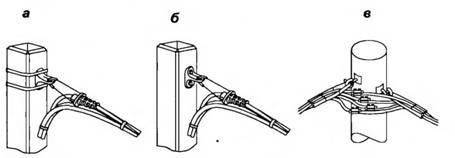

Крепление проводов «Торсада» на концевых (а — двумя бандажными лентами 20 х 0,7 мм, б — болтами) и на угловых опорах — в, анкерными болтовыми звжимами и клиновыми зажимами типа РА

Анкерный зажим PAR 25, РА 9-17, PAS 35

Поддерживающая арматура

Поддерживающие крюки типа ВОС 12 (1) и ТОС 12-150 (2) для крепления поддерживающей арматуры на деревянных опорах

Поддерживающий крюк типа ES (1) и поддерживающий фиксатор типа PS (2)

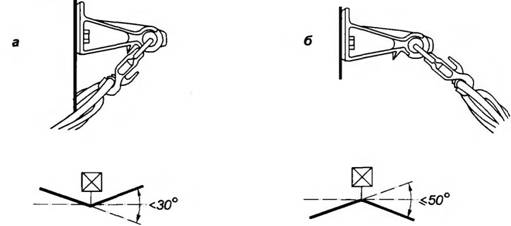

Крепление проводов «Торсада» на угловых опорах с помощью поддерживающих крюков типа ES: а — внешний угол крепления; б — внутренний угол крепления (внизу — допускаемый угол поворота линии)

Защитная арматура

Защитная арматура типа GPT кабелей ответвления от СИП «Торсада»

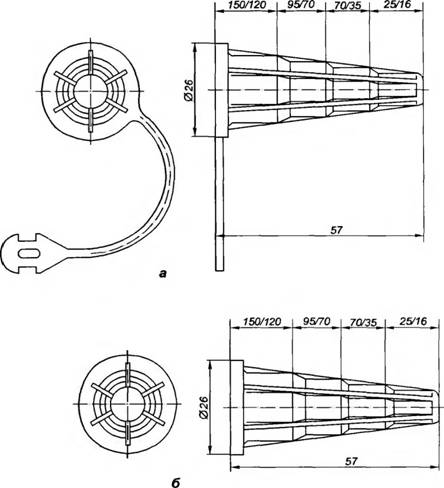

Капа для предохранения концов проводов от увлажнения END CAP (для проводов сечением до 70 мм2 изготавливается без провода заземления)
