АБ-2/4 выключатель постоянного тока

1. АБ-2/4 выключатель постоянного тока
2. Магнитная система выключателя

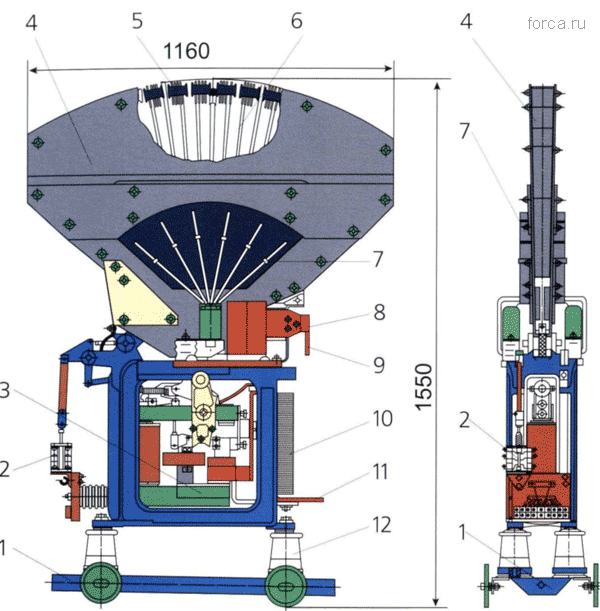

Страница 1 из 2Общий вид выключателя АБ-2/4

1 - рама тележки;

2 - блок - контакты;

3 - магнитопровод;

4 - дугогасительная камера выключателя;

5 - пламягасительные пластины;

6 - клинообразные пластины;

7 - полюс магнитопровода;

8 - катушка магнитного дутья;

9 и 11 - контактные выводы;

10 - индуктивный шунт;

12 - опорный изолятор

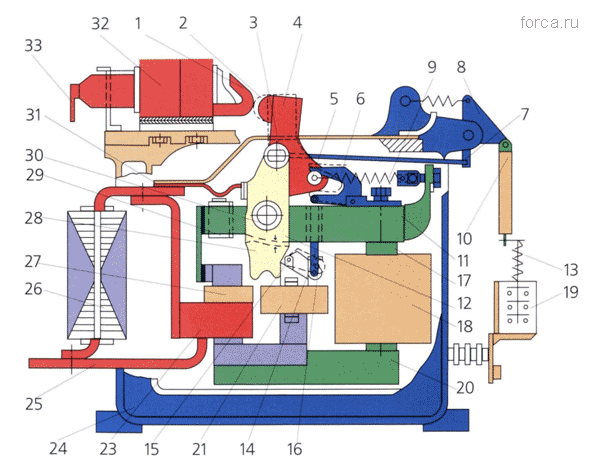

Электромагнитный механизм выключателя АБ-2/4:
