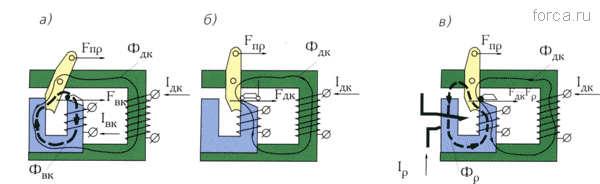

Страница 2 из 2Эскизы магнитной системы выключателя:

а - в отключенном состоянии; б - во включенном состоянии;

в - в момент автоматического отключения;

Iдк и Фдк - ток и магнитный поток держащий катушки;

Iвк и Фвк - ток и магнитный поток включающей катушки;

Iр и Фр - ток и магнитный поток размагничивающего витка;

Fnp, Fдк и Fp - усилия пружины, держащей катушки и размагничивающего витка

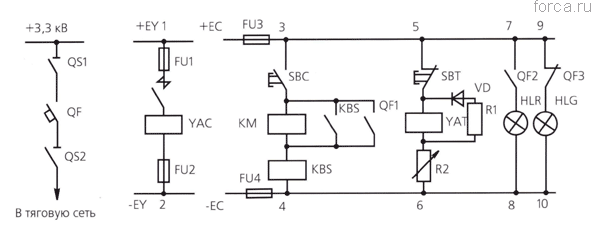

Схема управления выключателем АБ-2/4:

qf - выключатель;

qs1 и qs2 - разъединители;

км - контактор;

yac - катушка включения;

kbs - блокировочное реле;

sbc - кнопка включения;

sbt - кнопка отключения;

yat - держащая катушка;

qf1, qf2 и qf3 - блок - контакты; r1, r2 - резисторы; VD - диод;

hlr, hlg - сигнальные лампы;

ey - шинки включения;

ес - шинки управления;

fu1, fu2, fu3, fu4 - предохранители.

"
